【Jupiterコマンドリファレンス】ボルト接続 > 自動 > ボルトタイプC

対応製品

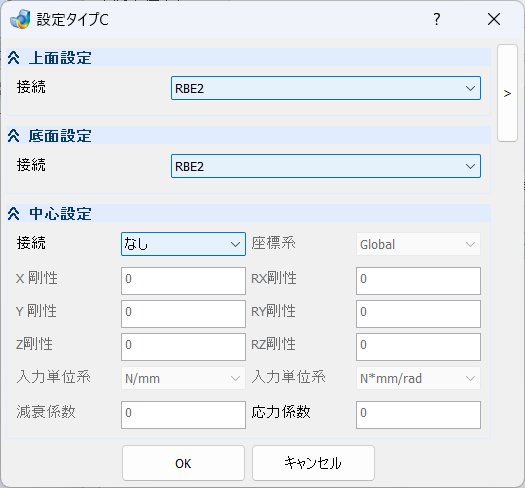

自動ボルト接続機能から開く、ボルトタイプCのFEM条件を設定するダイアログです。

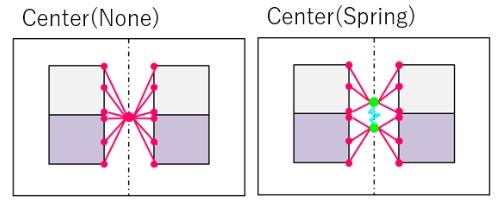

ボルトタイプCは、ボルト穴にRBE2/RBE3要素を作成し、その中心をばね/RBE2要素で結合します。

項目の説明

上面設定

接続 – プルダウンメニュー

ボルト穴の上下座面に作成する剛体の種類を選択します。上面設定(Top Settings)及び底面設定(Bottom Settings)は、同じタイプの剛体のみ設定可能です。

底面設定

接続 – プルダウンメニュー

下側のボルト穴に作成する剛体の種類を選択します。上面設定(Top Settings)及び底面設定(Bottom Settings)は、同じタイプの剛体のみ設定可能です。

中心設定

接続 – プルダウンメニュー

シャフト中心に作成する剛体の種類を選択します。

座標系

初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

X剛性 – テキストボックス

並進X方向の結合自由度に設定するばね剛性を入力します。

Y剛性 – テキストボックス

並進Y方向の結合自由度に設定するばね剛性を入力します。

Z剛性 – テキストボックス

並進Z方向の結合自由度に設定するばね剛性を入力します。

入力単位系 – プルダウンメニュー

並進方向の剛性値入力で使用する単位系を選択できます。[N/mm], [N/m], [mN/mm], [kgf/mm], [lbf/ft], [lbf/in]から選択可能です。

RX剛性 – テキストボックス

回転X方向の結合自由度に設定するばね剛性を入力します。

RY剛性 – テキストボックス

回転Y方向の結合自由度に設定するばね剛性を入力します。

RZ剛性 – テキストボックス

回転Z方向の結合自由度に設定するばね剛性を入力します。

入力単位系 – プルダウンメニュー

回転方向の剛性値入力で使用する単位系を選択できます。[N*mm/rad], [N*m/rad], [mN*mm/rad], [kgf*mm/rad], [lbf*ft/rad], [lbf*in/rad], [N*mm/deg], [mN*mm/deg]から選択可能です。

減衰係数 – テキストボックス

減衰係数を入力します。

応力係数 – テキストボックス

応力係数を入力します。
