目次
対応製品
- Jupiter-Pre
- Jupiter-Post
目的・用途
Jupiterの各ウィンドウとデフォルトの配置です。Preドキュメント、Postドキュメント使用時に、リボンやウィンドウの表示は自動的に切り替わります。
Tips

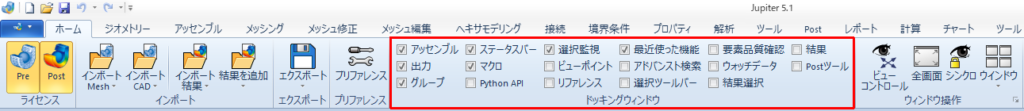

各ウィンドウの表示/非表示は、ホームリボン > ドッキングウィンドウで任意に設定できます。
GUI

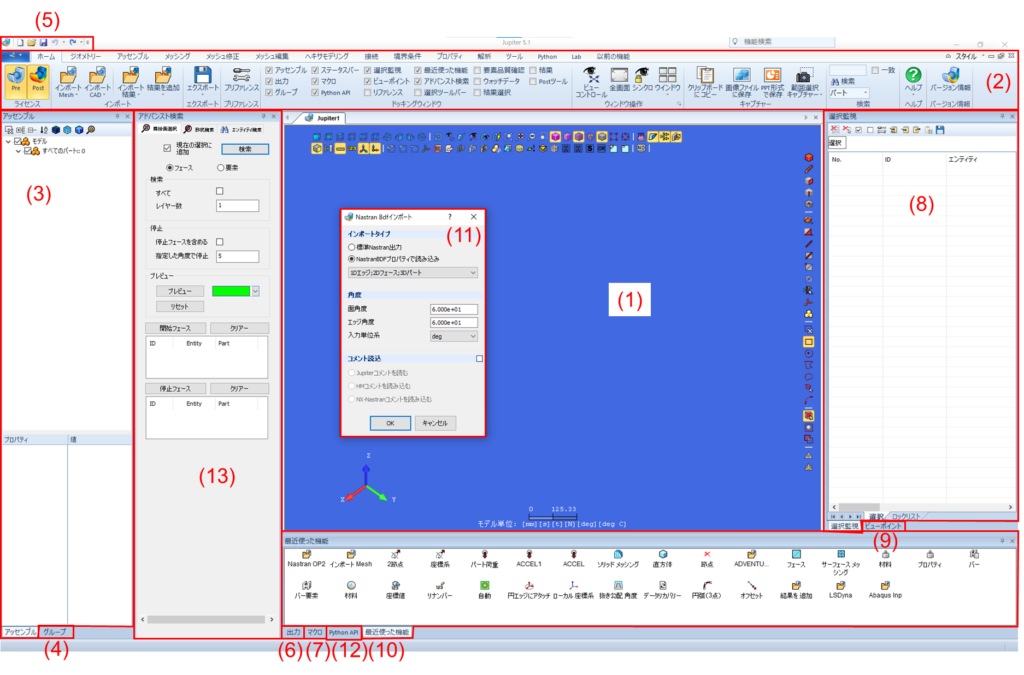

ウィンドウ配置（共通）
Pre/Postドキュメント共通のウィンドウの初期配置です。
- メインウィンドウ
- リボンメニュー
- アッセンブルウィンドウ
- グループウィンドウ
- クイックアクセスツールバー
- 出力ウィンドウ
- マクロウィンドウ
- 選択監視ウィンドウ
- ビューポイントウィンドウ（デフォルト：非表示）
- 最近使った機能ウィンドウ
- コマンドダイアログ（コマンド起動時に表示）
- Python APIウィンドウ（デフォルト：非表示, Pythonコードを実行すると自動表示）
- アドバンスト検索ウィンドウ （デフォルト：非表示）

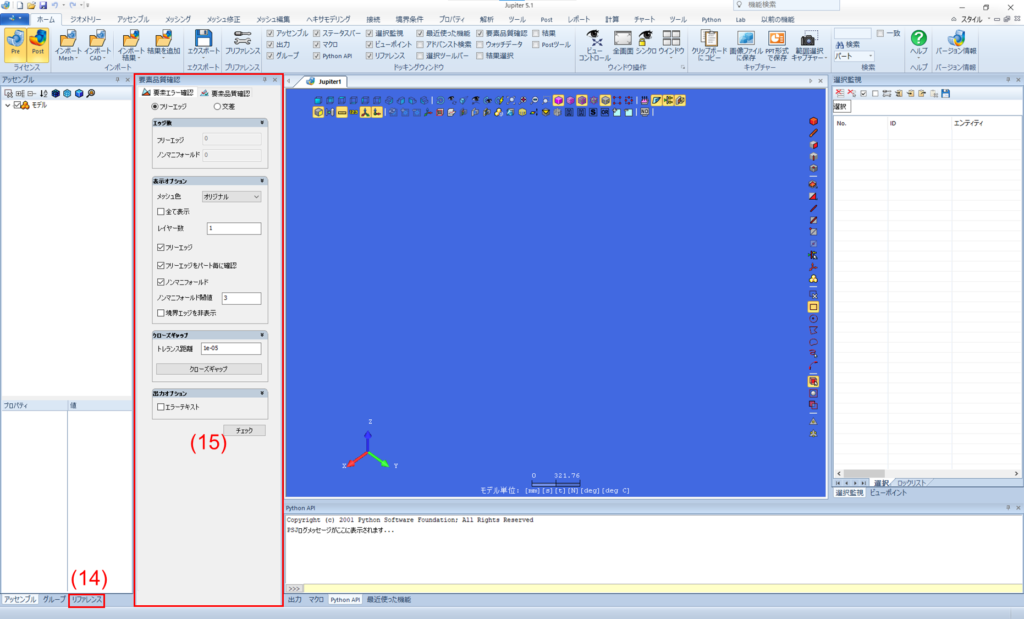

Preドキュメント用ウィンドウ配置
Preドキュメント使用中は、デフォルトのウィンドウに追加して以下のウィンドウが使用可能です。
Tips
Preドキュメントとなる操作は以下の通りです。
- Pre側リボンの機能を使用してジオメトリを作成する
- インポートCADメニューからCADデータを読みこむ
- インポートメッシュメニューからメッシュデータを読みこむ
- Preへ変換コマンドでPostドキュメントをPreドキュメントに変換する

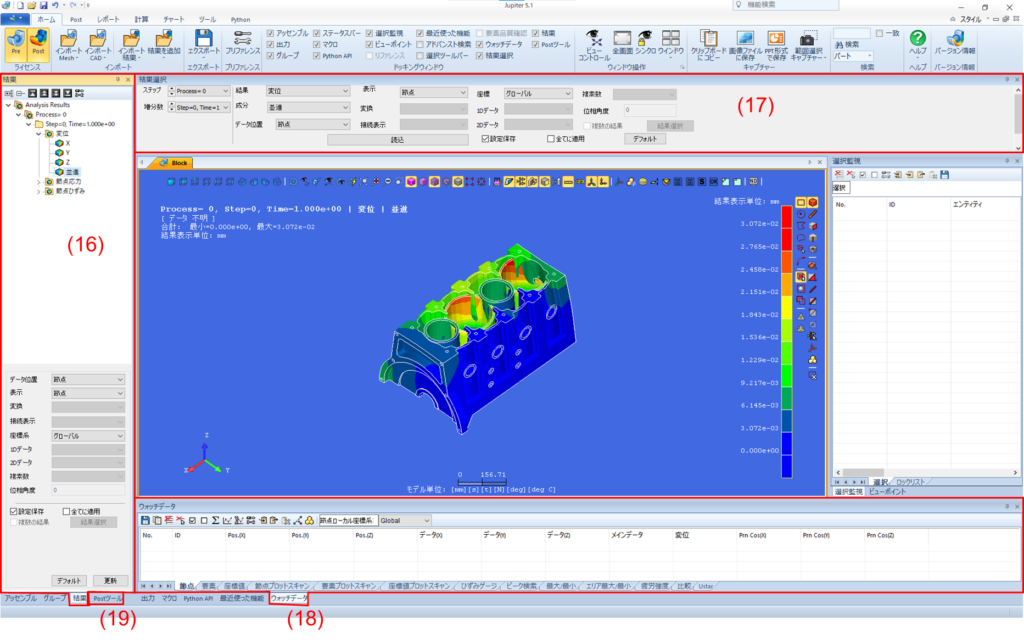

Postドキュメント用ウィンドウ配置
Postドキュメント使用中は、デフォルトのウィンドウに追加して以下のウィンドウが使用可能です。
Tips
Postドキュメントとなる操作は以下の通りです。
- インポート結果メニューからソルバー結果データやメッシュデータを読みこむ
- Postへ変換コマンドでPreドキュメントをPostドキュメントに変換する
