【Jupiter】チャートリボン

対応製品

• Jupiter-Post

目的・用途

「チャート」リボンは、解析結果の可視化におけるグラフ表示を制御するための機能を提供します。結果データを視覚的に把握しやすくすることで、傾向の分析や比較、報告資料作成時の表現強化に活用されます。

主な用途は以下のとおりです：

• 応力・変位・温度などの結果に対するチャート（グラフ）の作成・保存・読み込み
• チャート表示における軸・ラベル・凡例などの細かな表示設定
• 対数軸、DBスケールなどのスケーリングオプションの指定
• 結果表示と同期したグラフアニメーション再生による、ステップ間の動的変化の確認

GUI

コマンド一覧

断面表示が有効時に断面リボンから利用可能な、断面表示に関連する機能の一覧です。

パネル	アイコン	名称	説明
チャート		新規作成	新規グラフウィンドウを作成します。
		保存	アクティブなグラフウィンドウ内のグラフを.csv形式で保存します。
		コピー	アクティブなグラフウィンドウ内の画像をクリップボードにコピーします。
		インポート	アクティブなグラフウィンドウにグラフラインを追加します。            CSV              ：.csvファイルを読み込みます。            Nastran PCH ：.pchファイルを読み込みます。
ビュー操作		ズーム	グラフ領域を左マウスクリック＆ドラッグで囲んだ領域を拡大表示します。
		パン	グラフ領域を左マウスクリック＆ドラッグで可視領域を移動します。
		リセット	グラフを初期表示に戻します。
設定		データ取得	グラフの値をクリック時に、グラフのラベル（値）を表示します。
		取得データクリア	取得したデータをクリアします。
		X軸	X軸設定ダイアログを表示します。
		Y軸	Y軸設定ダイアログを表示します。
		タイトル	チャートタイトルダイアログが表示されます。
		範囲	アイコンをクリックすると、グラフ範囲設定ダイアログが表示されます。
		凡例表示位置	凡例の表示位置を変更します。
		マウスオーバー時のデータ点	マウスオーバー時のデータ点設定ダイアログを表示します。
ビュー	各チェックボックスをON/OFFすることで、グラフ上に表示する要素のON/OFFをコントロールします。
	データラベル	データの値をグラフ上に表示します
	ラベルX,Y	データラベルに、X軸とY軸の両方を表示します
	データマーク	データの値をグラフ上に表示します
	X軸名前	X軸の名前を表示します。
	X軸グリッド	X軸方向の目盛線を表示します。
	X軸インターバル	X軸の目盛線の間を一つおきに塗りつぶします。
	Y軸名前	Y軸の名前を表示します。
	Y軸グリッド	Y軸方向の目盛線を表示します。
	Y軸インターバル	Y軸の目盛線の間を一つおきに塗りつぶします。
	タイトル	グラフタイトルを表示します。
	情報バー	グラフ情報ビューウィンドウを表示します。
	凡例	凡例を表示します。
振動＆音響		DBタイプ	グラフの表示タイプを変更します。            ボード図              ：ボード線図で表示します。            実数虚数              ：実数＆虚数グラフで表示します。            振幅                     ：大きさグラフで表示します。            位相                     ：位相グラフで表示します。            実数                     ：実数グラフで表示します。            虚数                     ：虚数グラフで表示します。
		Logタイプ	グラフの表示スケールのタイプを変更します。            一般           ：元のスケールで表示します。            Log           ：Log10スケールで表示します。            10Log(10)  ：10Log10スケールで表示します。            dBタイプ   ：dBスケールで表示します。
		聴感補正	聴感補正を行います。            補正無し           ：元のスケールで表示します。            dBA曲線           ：dBAタイプスケールで表示します。            dBB曲線           ：dBBタイプスケールで表示します。            dBC曲線           ：dBCタイプスケールで表示します。
		パラメータ	dbパラメータ設定ダイアログを表示します。
		１/３_OCT	ウィンドウ上のプロットカーブを１／３オクターブバンドに変換します。
ツール	MPF		モード寄与率を計算する周波数のピックを有効にします。
		拡大／縮小	FFT機能で表示されるグラフの拡大率を調整します。
		位相アニメーション	位相アニメーションダイアログを表示します。モデル全体に対して、指定された周波数で応答計算を実行します。
アニメーション		再生	アニメーションを再生します。
		停止	アニメーションを停止し、アニメーションコントロールを終了します。
		設定	アニメーション設定ダイアログを表示します。
		次へ	１フレーム進みます。
		１つ前へ	１フレーム戻ります。

グラフのインポート設定

csvファイルのデータ形式には多くの種類があります。必要に応じて文字インポート設定を変更できます。

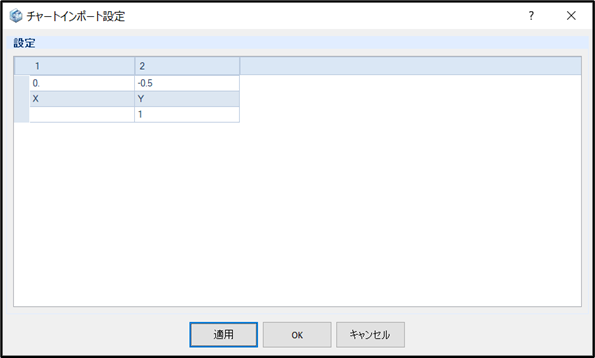

タイプ１

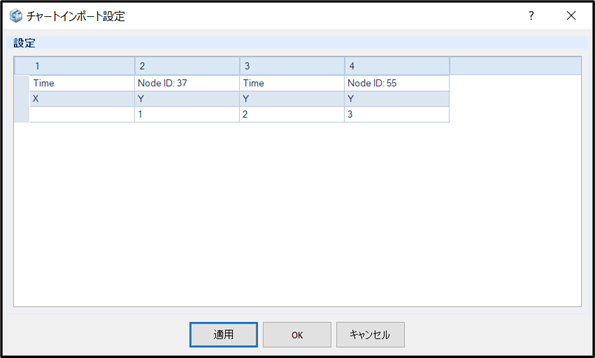

タイプ２

曲線番号は、Axis = Y（複合体を含む）に対して選択可能である必要があります。

Axis = Complexの場合、重複した曲線番号が許容されます（最大= 2）。

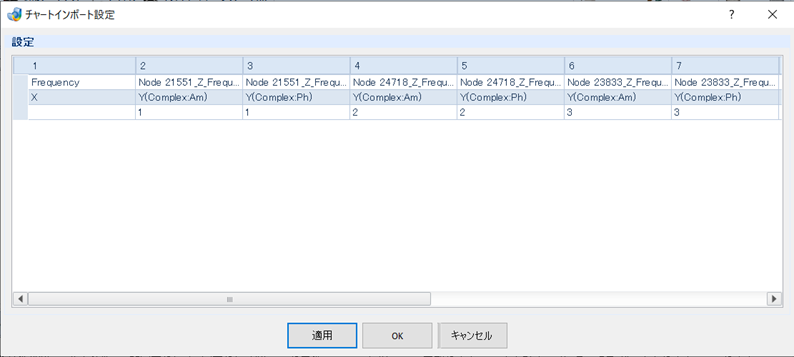

タイプ３

軸ImまたはPhの場合、名前入力を無効にします。

曲線名としてReまたはAmを使用します。

Axis = Complexで、ペアの数が2でない場合は「各複素曲線に2つのデータを割り当てます」という警告を表示します。

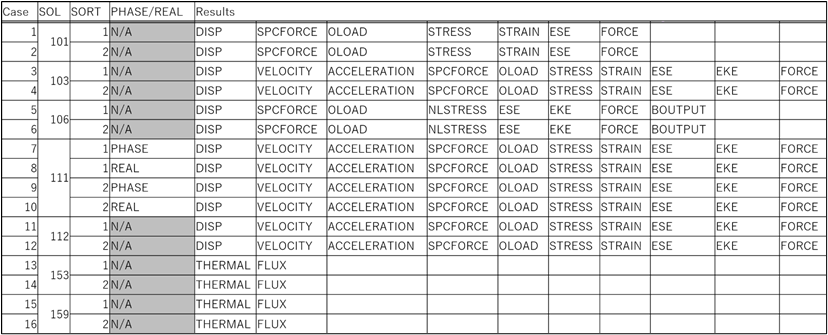

Nastran PCH

パンチファイルはコメント文（＃）で構成されています。 そのため、フォーマットはソフトウェア（特に社内ソフトウェア…）ごとに異なります。

X-軸設定ダイアログ

Y-軸設定ダイアログ

チャートタイトルダイアログ

グラフ範囲設定ダイアログ

マウスオーバー時のデータ点設定ダイアログ

dbパラメーター設定ダイアログ

位相アニメーションダイアログ

DB設定ダイアログ

操作手順

操作手順（ツール）

• 周波数解析を行った結果が表示されたグラフウィンドウをアクティブにします。
• MPFチェックボックスをONにします。
• Postツールウィンドウのツリー下の応答点条件を右クリックして、MPF/MCF計算メニューを選択し、モード寄与率ダイアログを起動します。
• グラフウィンドウ上のグラフから、モード寄与率を計算したい周波数の位置をピックします。ピックすると、モード寄与率ダイアログ上の「周波数：」に選択した周波数値が表示され、データテーブルに計算結果が表示されます。
• 合計MPCボタンをクリックすると、メインウィンドウにモード寄与率のグラフを作成します。

操作手順（位相アニメーション）

• [応力-変位計算]ダイアログで、[周波数]で指定された周波数を入力します。 （ユーザーはグラフをクリックして頻度を入力することもできます）。
• 再起動設定ボタンをクリックし、固有値解析時にDBオープンボタンで再起動DBファイル（* .DB *）を指定します。 DBバージョンは通常デフォルトで1です。 また、SOL103リファレンスに固有値分析のMETHODIDとSPCIDを入力します。 IDは、[開く]ボタンで固有値を分析するときに入力データファイルを選択することで自動的に設定されます。
• Bdf Expボタンを押して、すべてのモデル計算の入力データファイル名を保存します。
• 以上のことから、OKボタンを押すと計算が実行されます。
• 計算が完了すると、指定した頻度での結果がアッセンブルウィンドウに保存されます。

操作手順（アニメーション）

• 結果とグラフを表示する[タイル垂直]ウィンドウをアクティブにします。
• [再生]ボタンをオンにすると、結果ウィンドウにアニメーションが表示され、グラフの各ステップで結果が同時に移動します。
