- Jupiter-Post
本コマンドの目的・用途
Actran の要素寄与結果を基にパネルのプロパティ毎にプロットラインを作成します。
Note
事前にプロパティが設定されたモデルと要素寄与結果を読み込む必要があります。
コマンドの場所
- 日本語環境：計算 > 音響解析 > Actran > パネル寄与度
- 英語環境：Calculation > Acoustic Analysis > Actran > Panel Contribution

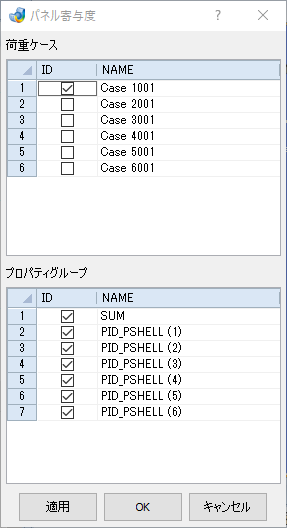

GUI
項目の説明
- 荷重ケース – テーブル
-
要素寄与グラフ対象ケースを選択します。
- ID – 列 / チェックボックス
-
サブケースの選択。左クリックでオン／オフ。
- NAME – 列
-
サブケースの名前。
- プロパティグループ – テーブル
-
要素寄与を合計するパネルを選択します。
NoteSum はすべてのパネルの合計です。
- ID – 列 / チェックボックス
-
プロパティの選択。左クリックでオン／オフ。
- NAME – 列
-
プロパティの名前。
