本コマンドの目的・用途
Nastran形式の解析結果データ(*.op2)を読み込み、現在のPostドキュメントに追加します。
コマンドの場所
- 日本語環境：ホーム > インポート > 結果を追加 > Nastran
- 英語環境：Home > Import > Add Result > Nastran
GUI
項目の説明
- オプション
-
- マージツリー – チェックボックス
-
オプションオンの場合、既存ドキュメント内に含まれない結果のみ差分追加します。
既存結果
追加結果
マージツリー使用時
- 中間節点に結果を作成 – チェックボックス
-
ソルバー結果に含まれない中間節点における応力値などをコーナー節点の平均値で生成します。
操作手順
STEP
コマンドを起動し、オプションを指定する
各読み込みオプションを指定し、OKボタンをクリックします。

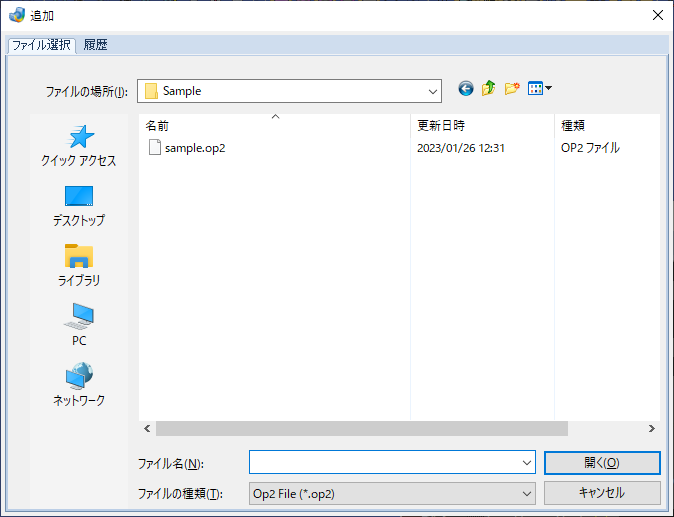

ファイルオープンダイアログが表示されます。
STEP
結果読み込み
ファイルを指定し、開くボタンをクリックすることで、結果読み込みが開始されます。
Tips

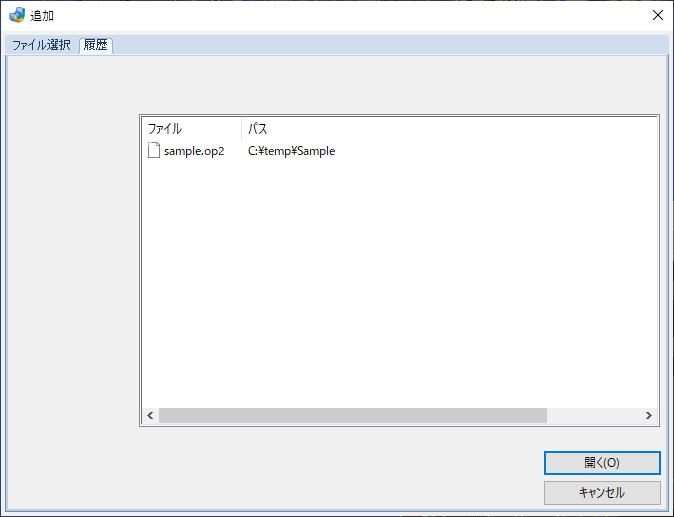

「履歴」タブには、これまで開いたことのある.op2ファイルの履歴が表示されます。項目をマウスクリックで選択し、「開く」ボタンをクリックすることでファイルを開きます。
