【Jupiterコマンドリファレンス】解析 > FRONTISTR > 線形弾性静解析

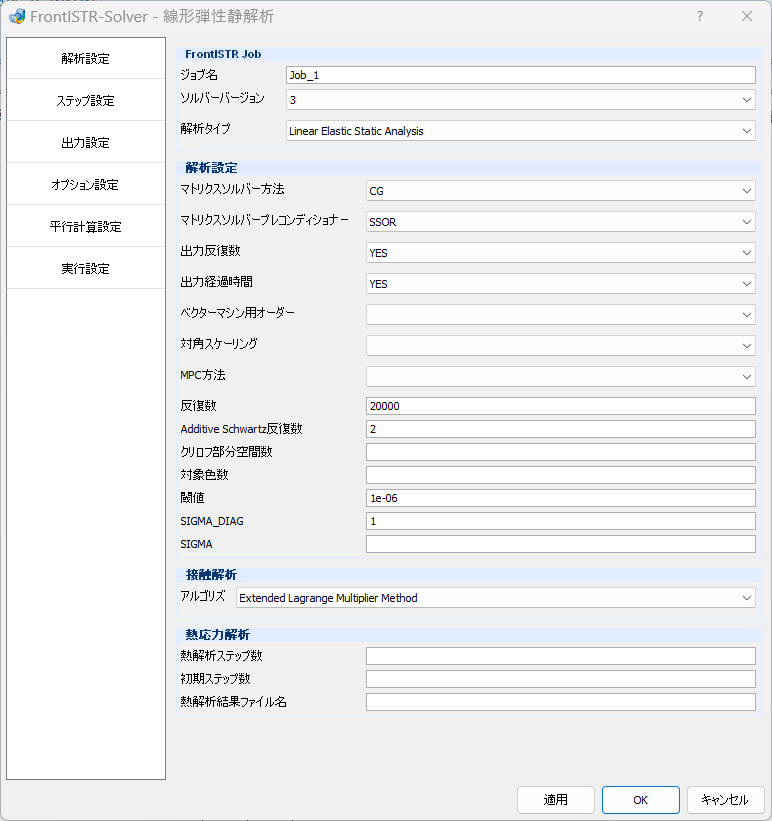

ジョブ名 – テキストボックス

ジョブ名を入力します。ツリーにこの名称で出力設定が保存されます。

ソルバーバージョン – プルダウンメニュー

ソルバーバージョンを選択します。

3

バージョン3

5

バージョン5

解析タイプ – プルダウンメニュー

解析タイプを選択します。

Linear Elastic Static Analysis

線形弾性静解析タイプ

マトリクスソルバー方法 – プルダウンメニュー

解法を選択します。

CG

作成中

BiCGSTAB

作成中

GMRES

作成中

GMRES

作成中

GPBiCG

作成中

DIRECTmkl

作成中

MUMPS

作成中

マトリクスソルバープレコンディショナ－- プルダウンメニュー

解法を選択します。

SSOR

作成中

SSOR(MCO)

作成中

Diagonal Scaling

作成中

AMG

作成中

ILU(0)

作成中

ILU(1)

作成中

ILU(2)

作成中

出力反復数 – プルダウンメニュー

出力反復数を選択します。

YES

出力反復数。

NO

反復数出力されない。

出力経過時間 – プルダウンメニュー

出力経過時間を選択します。

YES

出力経過時間。

NO

経過時間出力されない。

ベクターマシン用オーダー – プルダウンメニュー

作成中

対角スケーリング – プルダウンメニュー

作成中

MPC方法 – プルダウンメニュー

作成中

反復数 – テキストボックス

反復数を入力します。(デフォルト=20000)

Additive Schwartz反復数- テキストボックス

Additive Schwartz反復数を入力します。(デフォルト=2)

クリロフ部分空間数 – テキストボックス

クリロフ部分空間数を入力します。

対象色数 – テキストボックス

対象色数を入力します。

閾値 – テキストボックス

収束の閾値を入力します。(デフォルト=1e-6)

SIGMA_DIAG – テキストボックス

SIGMA_DIAGを入力します。(デフォルト=1e-6)

SIGMA – テキストボックス

SIGMAを入力します。

アルゴリズム – プルダウンメニュー

アルゴリズムを選択します。

Extended Lagrange Multiplier Method

作成中

Lagrange Multiplier Method

作成中

自動増分設定 – チェックボックス / ボタン

クリックすると、自動増分設定ダイアログを表示します。自動増分に必要なパラメータを入力します。

出力時刻設定 – チェックボックス / ボタン

クリックすると、時刻リストダイアログを表示します。出力時刻に必要なパラメータを入力します。

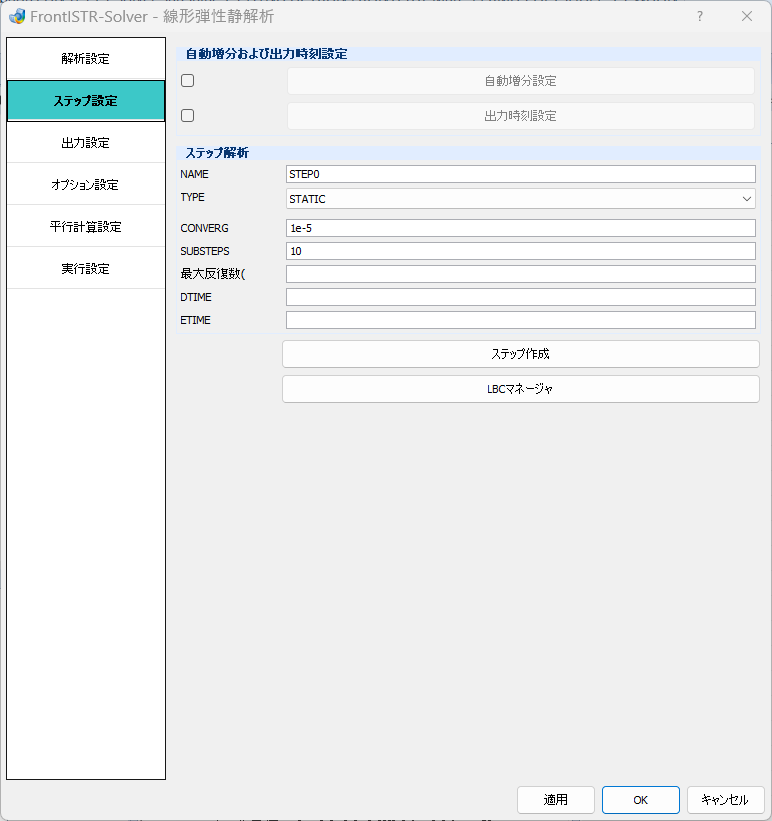

NAME – テキストボックス

ステップ解析名を入力します。

TYPE – プルダウンメニュー

解析のタイプを選択します。

STATIC

作成中

VISCO

作成中

CONVERG – テキストボックス

収束の閾値を入力します。(デフォルト=1e-5)

SUBSTEPS – テキストボックス

SUBSTEPSを入力します。(デフォルト=10)

最大反復数(MAXITER) – テキストボックス

最大反復数を入力します。

DTIME – テキストボックス

DTIMEを入力します。

ETIME – テキストボックス

ETIMEを入力します。

ステップ作成 – ボタン

ボタンをクリックして解析ステップを作成します。

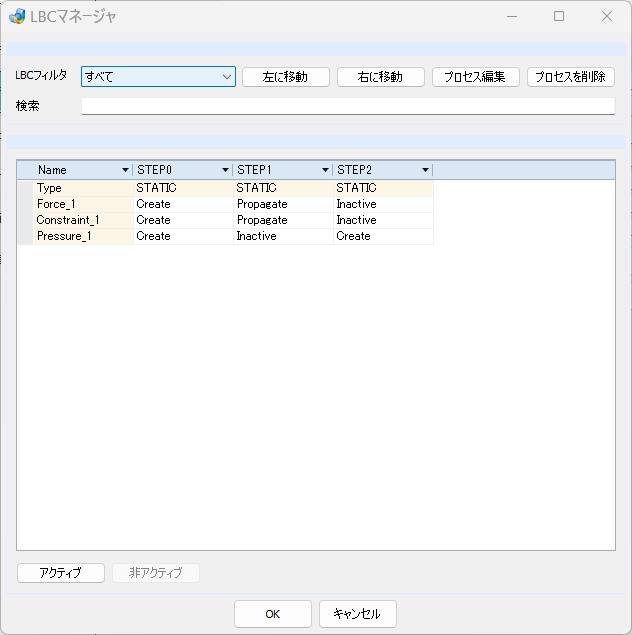

LBCマネージャ – ボタン

クリックすると、LBCマネージャダイアログを表示します。境界拘束条件やロードケースを設定します。

名前を入力します。

RS, NS_MAX, NS_SUM, NS_COUNT, N_Sの5つのパラメーターを入力します。

RL, NL_MAX, NL_SUM, NL_COUNT, N_Lの5つのパラメーターを入力します。

RC, N_Cの2つのパラメーターを入力します。

名前を入力します。

開始時間のON/OFFを選択します。

タイプを選択します。

ステップ時刻

作成中

通算時刻

作成中

開始時間=OFF の場合は、時刻のみの入力で十分です。

開始時間=ONにすると、開始時刻が入力できます。

開始時間=ONにすると、終了時間が入力できます。

開始時間=ONにすると、入力した間隔は増分と同じになります。

 条件表示にフィルターをかけます。

選択したプロセスを左の列に移動します。

選択したプロセスを右の列に移動します。

プロセス設定内容を編集します。

プロセスを削除します。

入力されたキーワードから条件を表示します。

表示された条件を有効にします。

表示された条件を無効にします。

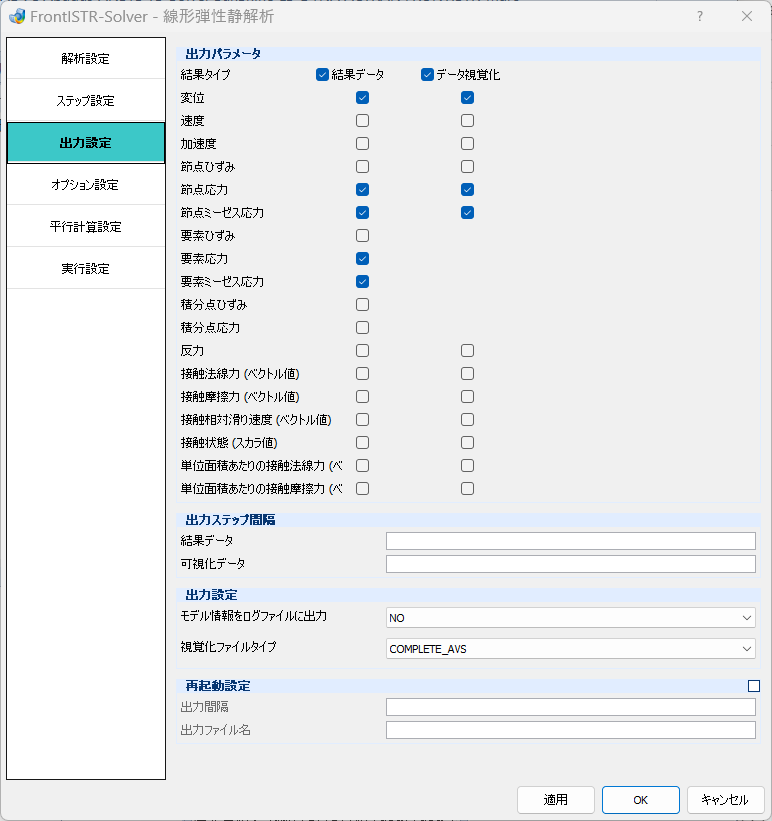

出力項目を選択します。

結果データ- テキストボックス

結果データを出力するステップ間隔を入力します。

可視化データ – テキストボックス

可視化データを出力するステップ間隔を入力します。

モデル情報をログファイルに出力 – プルダウンメニュー

節点と要素はログファイルに出力されます。

YES

節点と要素はログファイルに出力されます。

NO

節点と要素はログファイルに出力されません。

視覚化ファイルタイプ – プルダウンメニュー

視覚化ファイルタイプを選択します。

AVS

作成中

BMP

作成中

VTK

作成中

COMPLETE_AVS

作成中

COMPLETE_REOPRDER_AVS

作成中

SEPARATE_COMPLETE_AVS

作成中

COMPLETE_MICROAVS

作成中

BIN_COMPLETE_AVS

作成中

FSTR_FEMAP_NEUTRAL

作成中

BIN_VTK

作成中

出力間隔 – テキストボックス

出力間隔を指定します。

出力ファイル名 – テキストボックス

出力ファイル名を指定します。

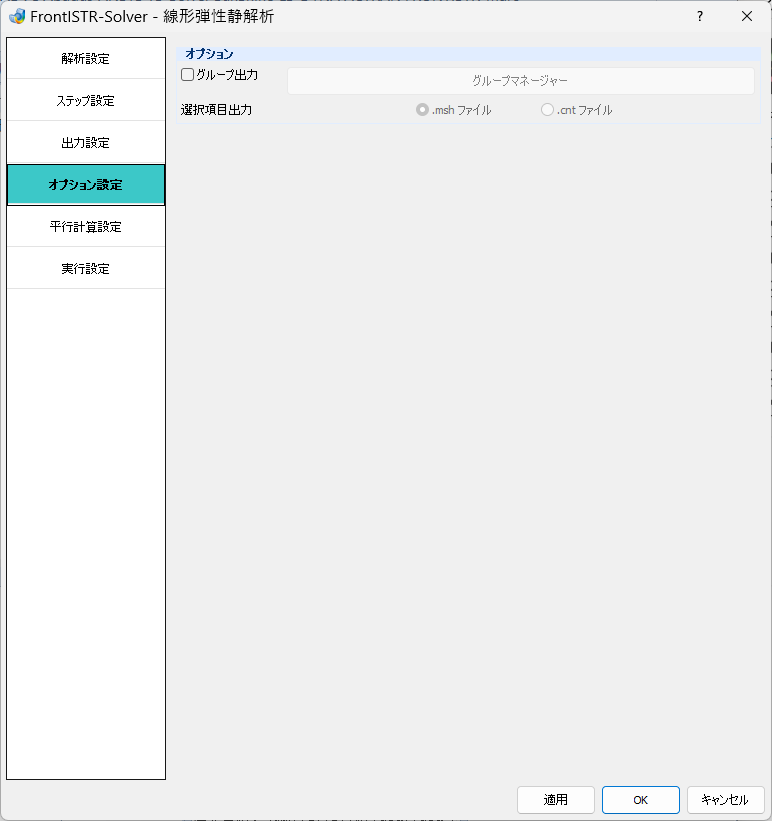

グループ出力 – チェックボックス

ポスト処理用結果ファイルの出力タイプを指定します。

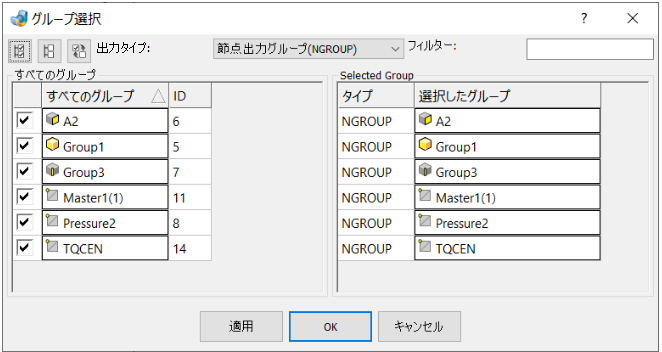

グループマネージャー – ボタン

クリックすると、グループ選択ダイアログを表示します。手動で作成したすべてのグループを管理します。

選択項目出力 – ラジオボタングループ

エクスポートするファイルの種類を選択します。

.msh ファイル

ノード、要素、材料、選択されたグループを含む.mshファイルのみを出力します。

.cnt ファイル

.cntファイルと.msh ファイルを出力します。

すべてのグループを選択します。

すべてのグループの選択を解除します。

チェックしたすべてのグループのステータスを反転させます。

節点グループ、要素グループ、サーフェースグループを選択します。

入力した名前により表示項目をフィルタリングします。

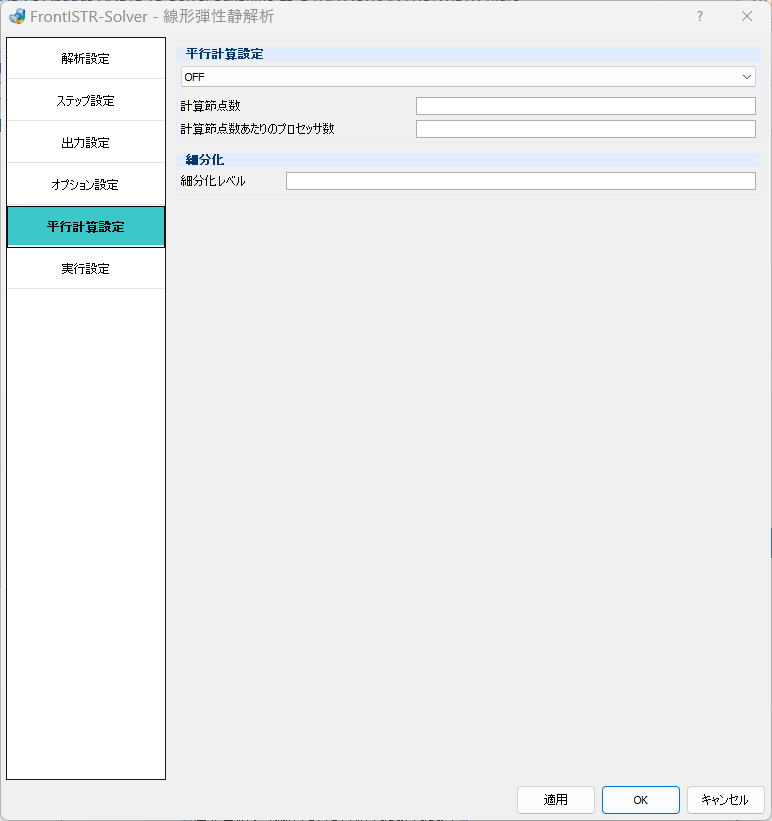

平行計算設定を指定します。

プルダウンメニュー

OFF

平行計算設定を指定しません。

ON

平行計算設定を指定します。

計算節点数 – テキストボックス

計算節点数を入力します。

計算節点数あたりのプロセッサ数 – テキストボックス

計算節点数あたりのプロセッサ数を入力します。

細分化レベル – テキストボックス

細分化レベルを入力します。

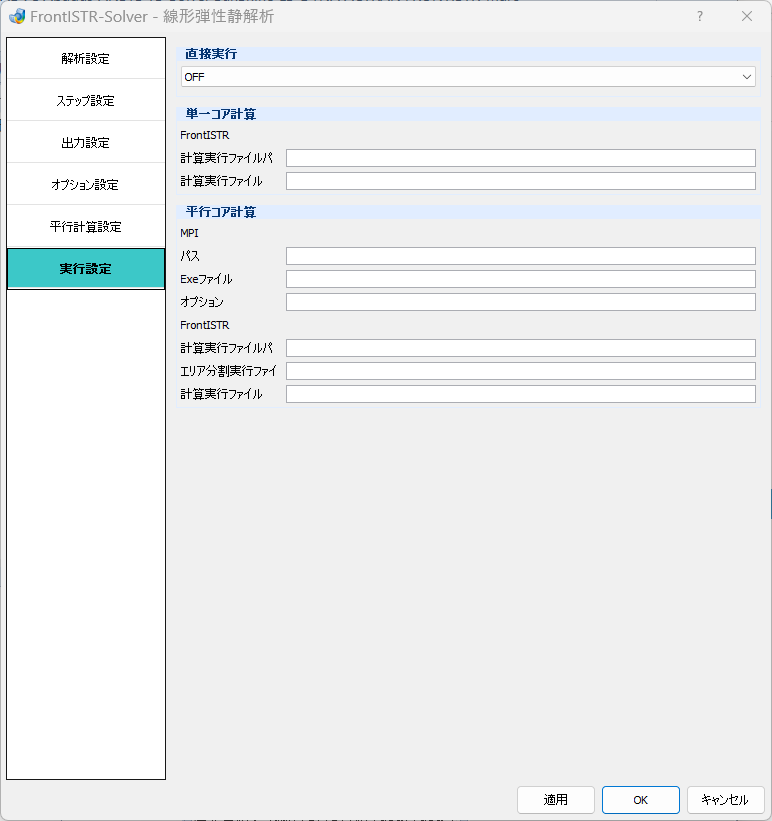

直接実行を指定します。

プルダウンメニュー

OFF

直接実行を指定しません。

ON

直接実行を指定します。

FrontISTR

FrontISTR環境を指定します。

計算実行ファイルパス – テキストボックス

計算実行ファイルパスを指定します。

計算実行ファイル – テキストボックス

計算実行ファイルを指定します。

MPI

MPI環境を指定します。

パス – テキストボックス

パスを指定します。

Exeファイル – テキストボックス

Exeファイルを指定します。

オプション – テキストボックス

オプションを指定します。

FrontISTR環境を指定します。

計算実行ファイルパス – テキストボックス

計算実行ファイルパスを指定します。

エリア分割実行ファイル – テキストボックス

エリア分割実行ファイルを指定します。

計算実行ファイル – テキストボックス

計算実行ファイルを指定します。
