【Jupiterコマンドリファレンス】解析 > Nastran > 線形座屈解析(SOL105)

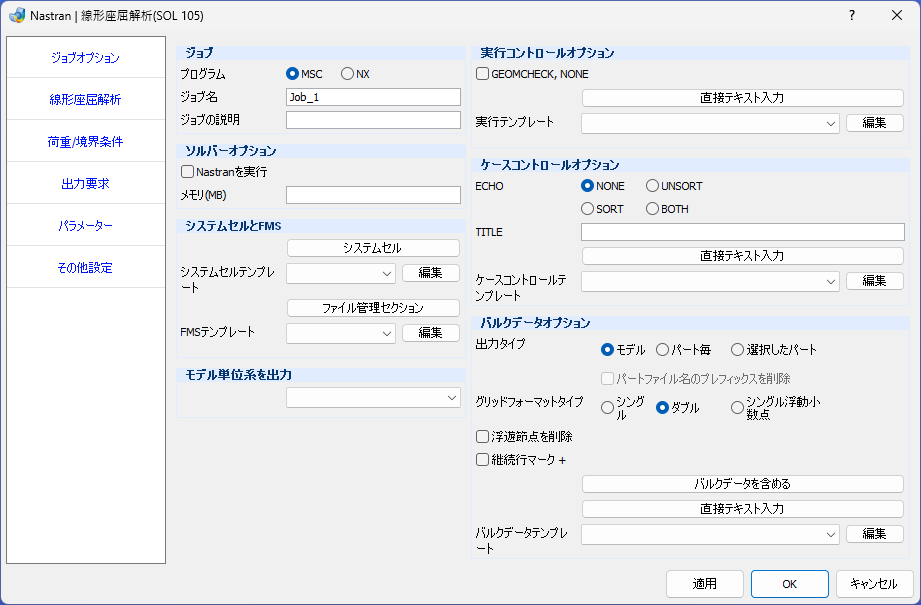

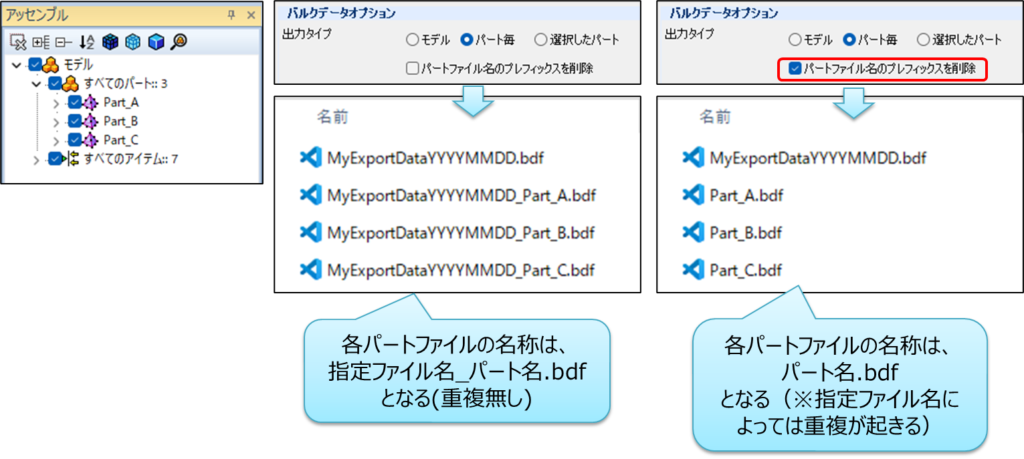

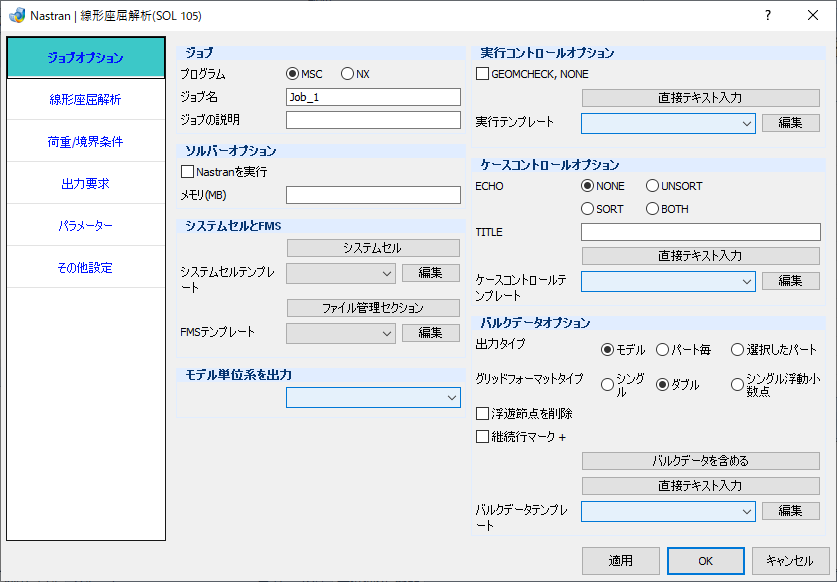

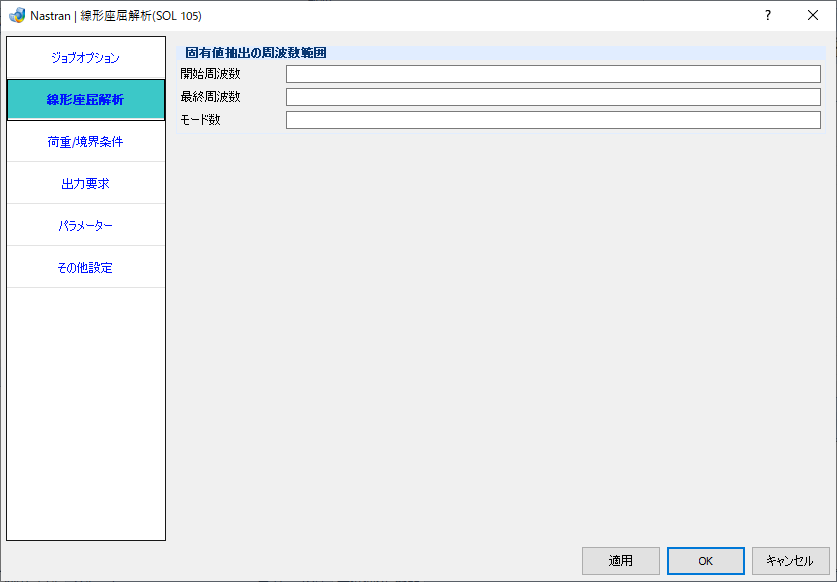

固有値抽出の周波数範囲

固有値抽出の周波数範囲、モード数を定義します。

開始周波数 – テキストボックス

固有値抽出範囲の開始周波数を指定します。

最終周波数 – テキストボックス

固有値抽出範囲の終了周波数を指定します。

モード数 – テキストボックス

求解根数を指定します。

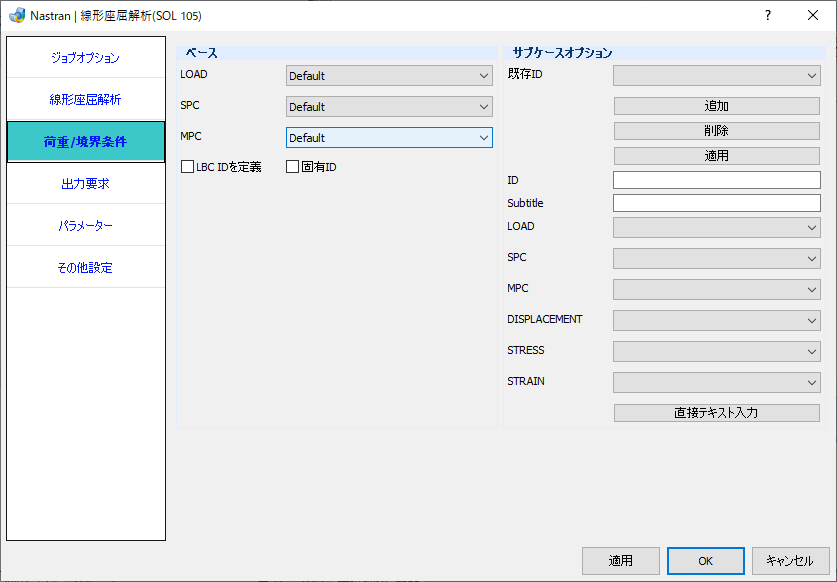

ベース

SUBCASE指定の上に定義する解析全体に作用する境界条件を定義します。各境界条件で使用する境界条件ケースを指定します。Defaultには全ての境界条件が含まれます。

LOAD – プルダウンメニュー

荷重ケースを指定します。

SPC – プルダウンメニュー

拘束ケースを指定します。

MPC – プルダウンメニュー

多点拘束ケースを指定します。

LBC IDを定義 – チェックボックス

荷重、拘束、多点拘束の識別IDを指定します。

固有ID – チェックボックス

荷重、拘束、多点拘束でそれぞれ固有のIDが自動指定されます。

サブケースオプション

SUBCASEを定義します。各SUBCASEで使用する境界条件ケースを指定します。

既存 ID – プルダウンメニュー

既存SUBCASE IDを指定します。

追加 – ボタン

新規SUBCASEの追加

削除 – ボタン

既存SUBCASEの削除

適用 – ボタン

既存SUBCASEの更新

ID – テキストボックス

SUBCASE IDを指定します。

Subtitle – テキストボックス

プリント出力時のタイトルを入力します。

LOAD – プルダウンメニュー

荷重ケースを指定します。

SPC – プルダウンメニュー

拘束ケースを指定します。

MPC – プルダウンメニュー

多点拘束ケースを指定します。

DISPLACEMENT – プルダウンメニュー

変位出力要求を指定します。

STRESS – プルダウンメニュー

要素応力出力要求を指定します。

STRAIN – プルダウンメニュー

要素ひずみ出力要求を指定します。

直接テキスト入力 – ボタン

SUBCASEにデータカードを直接入力します。ボタンをクリックすると任意テキスト – サブケースダイアログが表示されます

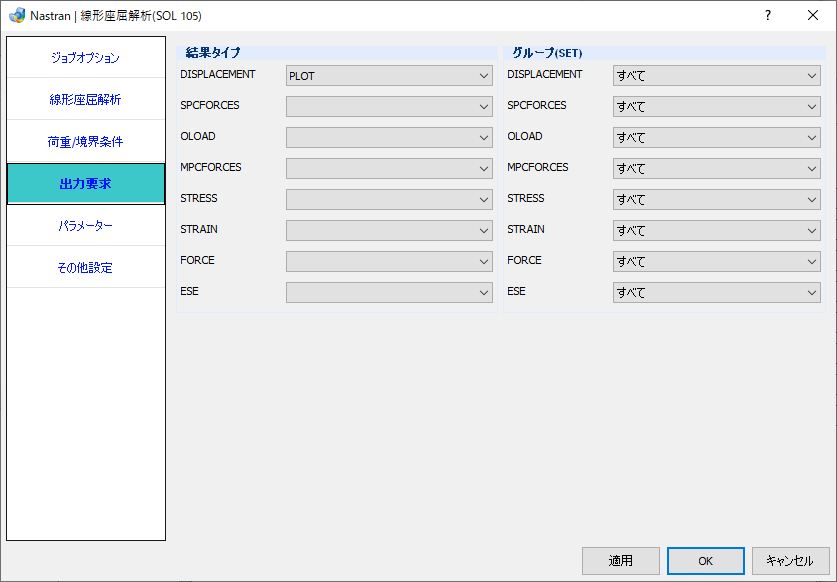

結果タイプ

出力要求を指定します。

Note

各プルダウンメニューでは以下の項目を選択します

• PLOT: op2出力
• PRINT: f06出力
• PLOT&PRINT: op2およびf06出力
• ブランク: 未出力

DISPLACEMENT – プルダウンメニュー

変位出力要求を指定します。

SPCFORCES – プルダウンメニュー

単点拘束力出力要求を指定します。

OLOAD – プルダウンメニュー

作用荷重出力要求を指定します。

MPCFORCES – プルダウンメニュー

多点拘束力出力要求を指定します。

STRESS – プルダウンメニュー

要素応力出力要求を指定します。

STRAIN – プルダウンメニュー

要素応力出力要求を指定します。

FORCE – プルダウンメニュー

要素力出力要求を指定します。

ESE – プルダウンメニュー

要素ひずみエネルギー出力要求を指定します。

グループ(SET)

結果出力する範囲を要素、節点グループ(セット)を指定して制限します。

Note

各プルダウンメニューでは以下の項目を選択します

• すべて: 全要素、全節点に対して出力
• グループ: 指定グループ内の要素、節点に対して出力

DISPLACEMENT – プルダウンメニュー

変位出力要求に対して出力範囲を指定します。

SPCFORCES – プルダウンメニュー

単点拘束力出力要求に対して出力範囲を指定します。

OLOAD – プルダウンメニュー

作用荷重出力要求に対して出力範囲を指定します。

MPCFORCES – プルダウンメニュー

多点拘束力出力要求に対して出力範囲を指定します。

STRESS – プルダウンメニュー

要素応力出力要求に対して出力範囲を指定します。

STRAIN – プルダウンメニュー

要素応力出力要求に対して出力範囲を指定します。

FORCE – プルダウンメニュー

要素力出力要求に対して出力範囲を指定します。

ESE – プルダウンメニュー

要素ひずみエネルギー出力要求に対して出力範囲を指定します。

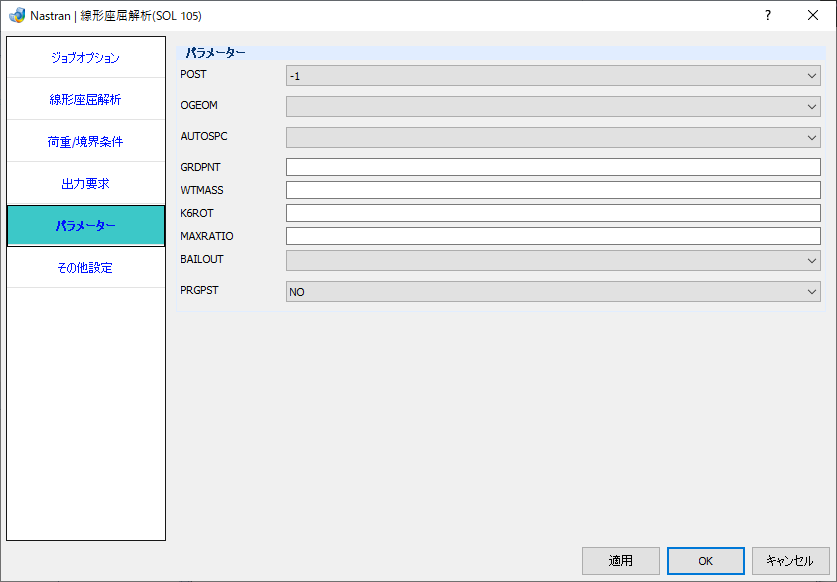

パラメーター

パラメータを定義します。

POST – プルダウンメニュー

ポスト処理用結果ファイルの出力タイプを指定します。

0

XDB出力

-1

op2(Patran向け)出力

-2

op2(I-DEAS向け)出力

OGEOM – プルダウンメニュー

OP2への形状出力を制御します。

YES

形状出力あり

NO

形状出力なし

AUTOSPC – プルダウンメニュー

剛性特異性の自動拘束を制御します。

YES

自動拘束

NO

自動拘束なし

GRDPNT – テキストボックス

重量情報出力を制御します。

WTMASS – テキストボックス

質量補正係数定義します。

K6ROT – テキストボックス

シェル要素法線回転剛性に対する付加係数を定義します。

MAXRATIO – テキストボックス

マトリクス擬似特異判定比率を定義します。

BAILOUT – プルダウンメニュー

擬似特異性に対する実行を制御します。

0

継続実行

-1

終了

PRGPST – プルダウンメニュー

特異性サマリーテーブルのプリント出力を制御します。

YES

出力あり

NO

出力なし

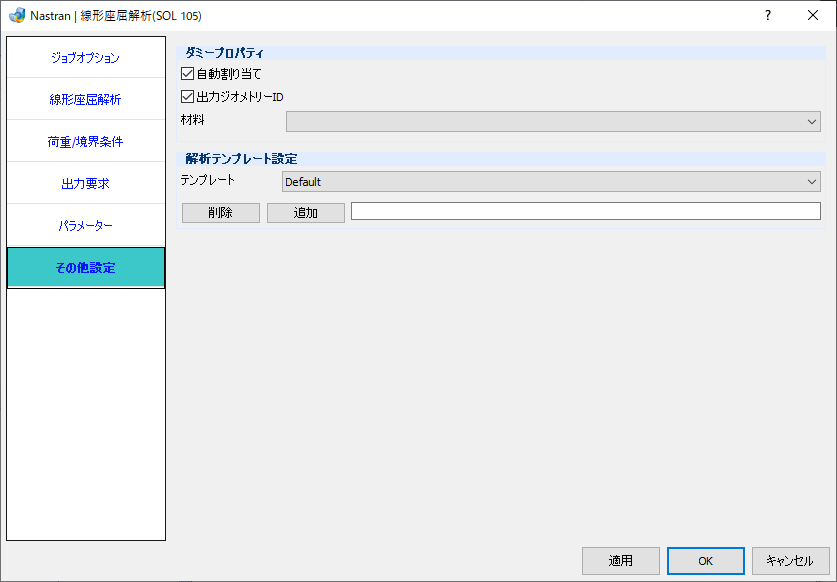

ダミープロパティ

ダミープロパティの設定を行います。

自動割り当て – チェックボックス

チェックを入れると、プロパティが割り当てられていないパートにダミープロパティを自動で割り当てます。

出力ジオメトリーID – チェックボックス

チェックを入れると、フェースID、エッジID、パートIDなどのエンティティIDが出力されます。

材料 – プルダウンメニュー

ダミープロパティを割り当てるパートの材料を指定します。材料コマンドのユーザーデータベースに登録済の材料が選択可能です。ユーザーデータベースに材料未登録の場合、登録済でもブランクを選択した場合はダミー材料を割り当てます。ダミー材料の場合、材料特性値は書かれない状態で出力されます。

解析テンプレート設定

Nastranダイアログの解析パラメータは、テンプレートファイルを読込することで自動設定されます。

テンプレート – プルダウンメニュー

すべてのNastranテンプレート.xmlファイルを保存して表示します。

デフォルトのフォルダは

\Users\XXX\AppData\Roaming\TechnoStar\JPT5.X.X\AnalysisSetting\Nastran

削除 – ボタン

選択したテンプレートが削除されます。

追加 – ボタン / テキストボックス

現在のNastran設定ダイアログが、テキストボックスへ入力した名称のテンプレートとして保存されます。

セクションにデータカードを直接入力する機能用のダイアログです。

テキストボックス

任意のテキストを複数行入力可能なエリアです。

Clear – ボタン

テキストボックスの内容を消去します。

OK – ボタン

テキストボックスの内容を保存し、ダイアログを閉じます。

Cancel – ボタン

テキストボックスの内容を保存せずにダイアログを閉じます。

Save As – ボタン

内容をテンプレートとして保存します。「編集」ボタンから起動した際にのみ表示されます。
