【Jupiterコマンドリファレンス】解析 > Nastran > 定常熱伝導解析(SOL153)

対応製品

　Jupiter-Pre

本コマンドの目的・用途

Nastranの定常伝熱解析(SOL153)用入力データを出力します。

コマンドの場所

日本語環境：解析 > 解析 > Nastran > 熱伝導 > 定常伝熱解析(SOL153)
英語環境：Analysis > Analysis > Nastran > Heat Transfer > Steady State(SOL153)

GUI

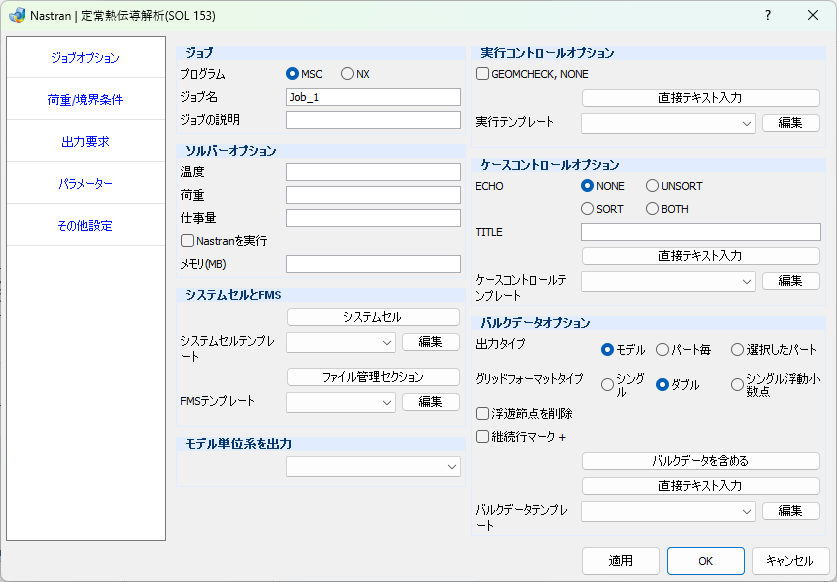

ジョブオプション

項目の説明

ジョブ

プログラム – ラジオボタングループ

Nastranのタイプを選択します

MSC: MSC Nastran
NX: NX Nastran

ジョブ名 – テキストボックス: ジョブ名を入力します。ツリーにこの名称で出力設定が保存されます。
ジョブの説明 – テキストボックス: ジョブの説明を入力します。

ソルバーオプション

温度 – テキストボックス: 温度許容誤差を指定します。

荷重 – テキストボックス: 荷重許容誤差を指定します。

仕事量 – テキストボックス: 仕事許容誤差を指定します。

Nastranを実行 – チェックボックス: ローカルマシン上のNastranを実行します。

メモリ (MB) – テキストボックス: メモリ割り当て量を定義します。

システムセルとFMS

システムセル – ボタン

Nastran(System)セクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – システムセルダイアログが表示されます。

システムセルテンプレート – プルダウンメニュー: すべての.bdfテンプレートファイルを保存して表示します。
編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – システムセルダイアログが表示されます。

ファイル管理セクション – ボタン

ファイル管理文セクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – ファイル管理セクションダイアログが表示されます。

FMSテンプレート – プルダウンメニュー: すべての.bdfテンプレートファイルを保存して表示します。
編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – ファイル管理セクションダイアログが表示されます。

モデル単位系を出力

プルダウンメニュー: 解析入力データの単位系設定を行います。SI(mm),SI(m), kgf-mmから選択可能です。

実行コントロールオプション

GEOMCHECK, NONE – チェックボックス: 形状チェックオプションを無効にします。
直接テキスト入力 – ボタン: エグゼクティブコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。
実行テンプレート – プルダウンメニュー: すべての.bdfテンプレートファイルを保存して表示します。
編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。

ケースコントロールオプション

ECHO – ラジオボタングループ

バルクデータのエコー出力を定義します。

NONE: 出力なし
SORT: ソート出力
UNSORT: 未ソート出力
BOTH: ソートおよび未ソートの両方出力

TITLE – テキストボックス

プリント出力時のタイトルを定義します。

直接テキスト入力 – ボタン

ケースコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – グローバルケースコントロールダイアログが表示されます。

ケースコントロールテンプレート – プルダウンメニュー

すべての.bdfテンプレートファイルを保存して表示します。

編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – グローバルケースコントロールダイアログが表示されます。

バルクデータオプション

出力タイプ – ラジオボタングループ

出力対象を指定します。

モデル

一つのファイルに出力

パート毎

パート毎にファイルを分けて出力

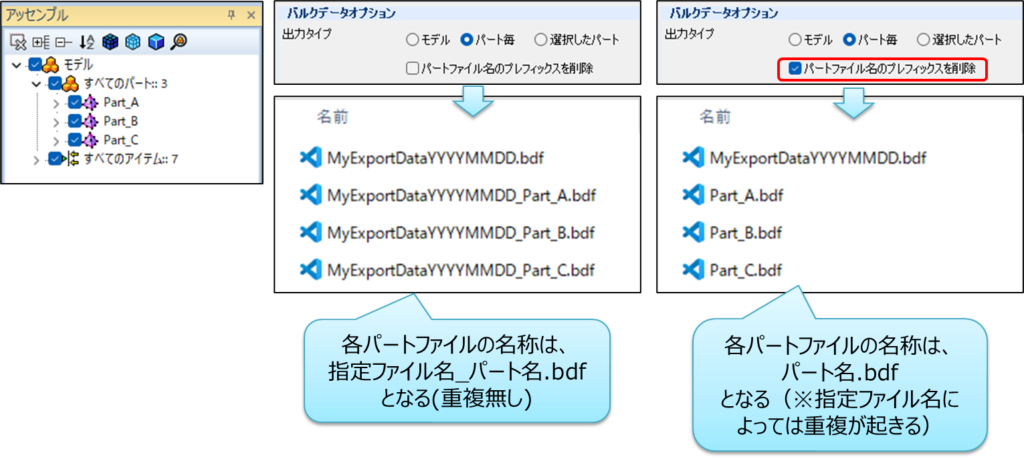

パートファイル名のプレフィックスを削除 – チェックボックス

チェックを入れると、出力ファイル名から、ファイル名のプレフィックスを省略します。

例）

選択したパート

選択されたパートのみ出力

グリッドフォーマットタイプ – ラジオボタングループ

GRIDカードの出力フォーマットを変更します。

シングル: スモールフィールドフォーマット出力
ダブル: ラージフィールドフォーマット出力
シングル浮動小数点: 指数不使用のスモールフィールドフォーマット出力

浮遊節点を削除 – チェックボックス

データ出力時に浮遊節点を削除します。

継続行マーク+ – チェックボックス

データ出力時に継続ポインタ+を出力します。

バルクデータを含める – ボタン

バルクデータファイルを挿入します。ボタンをクリックするとファイルオープンダイアログが表示されます。

直接テキスト入力 – ボタン

バルクデータセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – バルクデータダイアログが表示されます。

バルクデータテンプレート – プルダウンメニュー

すべての.bdfテンプレートファイルを保存して表示します。

編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – バルクデータダイアログが表示されます。

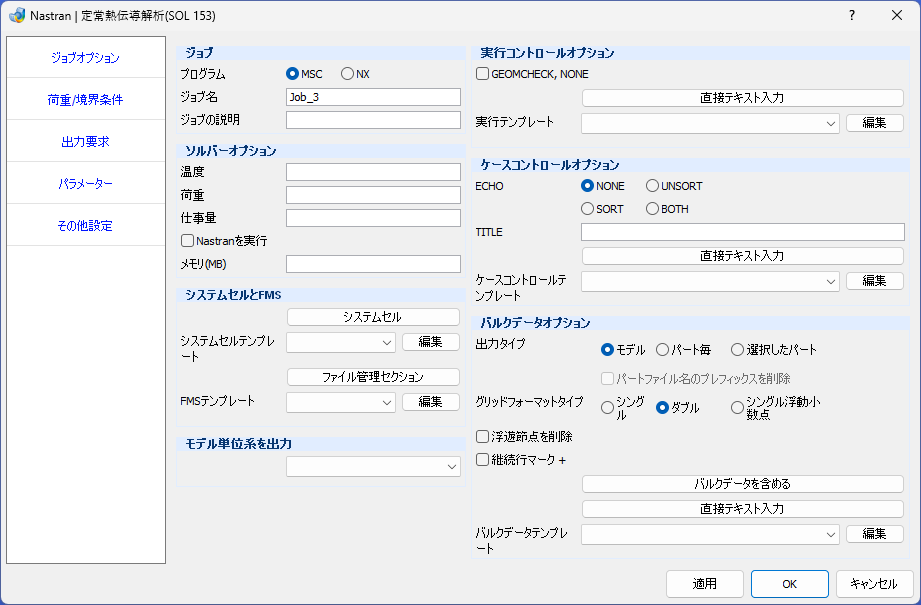

項目の説明

ジョブ

プログラム – ラジオボタングループ

Nastranのタイプを選択します

MSC: MSC Nastran
NX: NX Nastran

ジョブ名 – テキストボックス: ジョブ名を入力します。ツリーにこの名称で出力設定が保存されます。
ジョブの説明 – テキストボックス: ジョブの説明を入力します。

ソルバーオプション

温度 – テキストボックス: 温度許容誤差を指定します。

荷重 – テキストボックス: 荷重許容誤差を指定します。

仕事量 – テキストボックス: 仕事許容誤差を指定します。

Nastranを実行 – チェックボックス: ローカルマシン上のNastranを実行します。

メモリ (MB) – テキストボックス: メモリ割り当て量を定義します。

システムセルとFMS

システムセル – ボタン

Nastran(System)セクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – システムセルダイアログが表示されます。

システムセルテンプレート – プルダウンメニュー: すべての.bdfテンプレートファイルを保存して表示します。
編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – システムセルダイアログが表示されます。

ファイル管理セクション – ボタン

FMSテンプレート – プルダウンメニュー: すべての.bdfテンプレートファイルを保存して表示します。
編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – ファイル管理セクションダイアログが表示されます。

モデル単位系を出力

プルダウンメニュー: 解析入力データの単位系設定を行います。SI(mm),SI(m), kgf-mmから選択可能です。

実行コントロールオプション

GEOMCHECK, NONE – チェックボックス: 形状チェックオプションを無効にします。
直接テキスト入力 – ボタン: エグゼクティブコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。
実行テンプレート – プルダウンメニュー: すべての.bdfテンプレートファイルを保存して表示します。
編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。

ケースコントロールオプション

ECHO – ラジオボタングループ

バルクデータのエコー出力を定義します。

NONE: 出力なし
SORT: ソート出力
UNSORT: 未ソート出力
BOTH: ソートおよび未ソートの両方出力

TITLE – テキストボックス

プリント出力時のタイトルを定義します。

直接テキスト入力 – ボタン

ケースコントロールテンプレート – プルダウンメニュー

すべての.bdfテンプレートファイルを保存して表示します。

編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – グローバルケースコントロールダイアログが表示されます。

バルクデータオプション

出力タイプ – ラジオボタングループ

出力対象を指定します。

モデル: 一つのファイルに出力
パート毎: パート毎にファイルを分けて出力
選択したパート: 選択されたパートのみ出力

グリッドフォーマットタイプ – ラジオボタングループ

GRIDカードの出力フォーマットを変更します。

シングル: スモールフィールドフォーマット出力
ダブル: ラージフィールドフォーマット出力
シングル浮動小数点: 指数不使用のスモールフィールドフォーマット出力

浮遊節点を削除 – チェックボックス

データ出力時に浮遊節点を削除します。

継続行マーク+ – チェックボックス

データ出力時に継続ポインタ+を出力します。

バルクデータを含める – ボタン

バルクデータファイルを挿入します。ボタンをクリックするとファイルオープンダイアログが表示されます。

直接テキスト入力 – ボタン

バルクデータセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – バルクデータダイアログが表示されます。

バルクデータテンプレート – プルダウンメニュー

すべての.bdfテンプレートファイルを保存して表示します。

編集 – ボタン: 選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – バルクデータダイアログが表示されます。

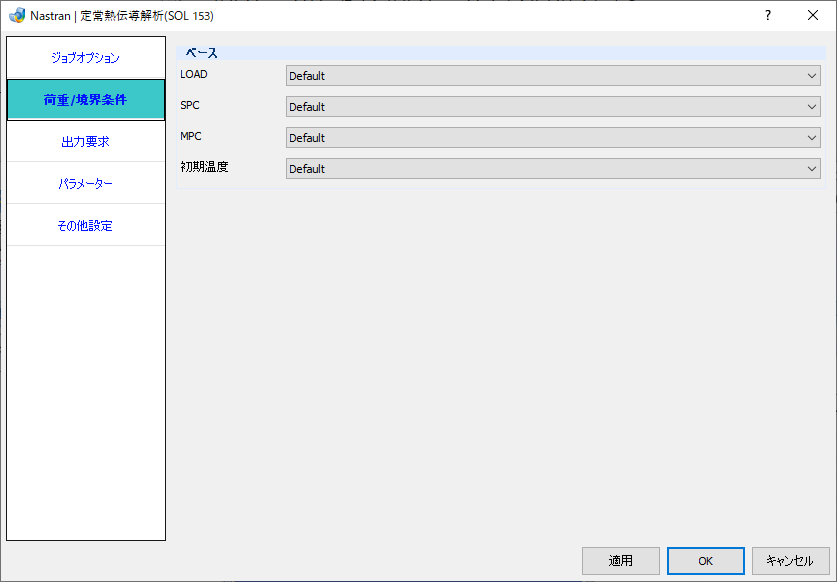

荷重/境界条件

項目の説明

ベース

SUBCASE指定の上に定義する解析全体に作用する境界条件を定義します。各境界条件で使用する境界条件ケースを指定します。Defaultには全ての境界条件が含まれます。

LOAD – プルダウンメニュー: 荷重ケースを指定します。
SPC – プルダウンメニュー: 拘束ケースを指定します。
MPC – プルダウンメニュー: 多点拘束ケースを指定します。
初期温度 – プルダウンメニュー: 初期温度ケースを指定します。

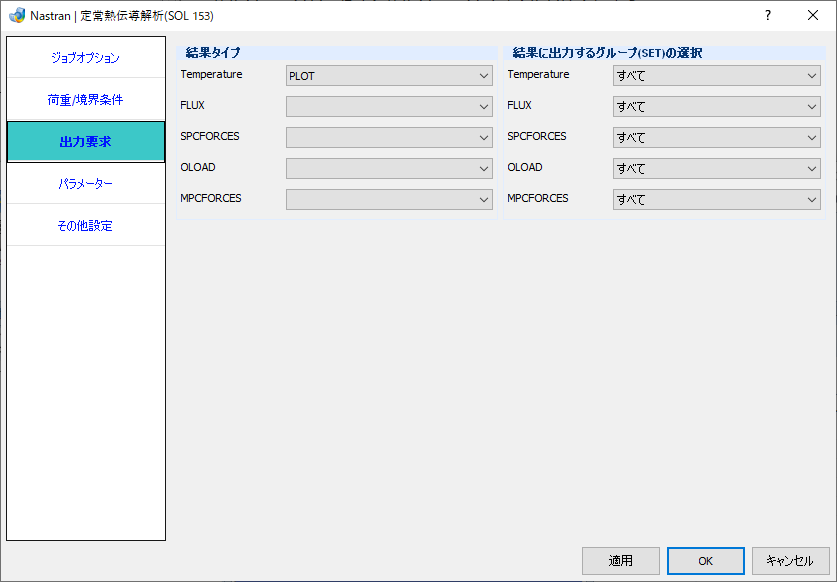

出力要求

項目の説明

結果タイプ

出力要求を指定します。

Note

各プルダウンメニューでは以下の項目を選択します

PLOT: op2出力
PRINT: f06出力
PLOT&PRINT: op2およびf06出力
ブランク: 未出力

Temperature – プルダウンメニュー: 温度出力要求を指定します。
FLUX – プルダウンメニュー: 温度勾配および熱流束出力要求を指定します。
SPCFORCES – プルダウンメニュー: 拘束熱量出力要求を指定します。
OLOAD – プルダウンメニュー: 作用荷重出力要求を指定します。
MPCFORCES – プルダウンメニュー: 多点拘束熱量出力要求を指定します。

結果に出力するグループ(SET)の選択

結果出力する範囲を要素、節点グループ(セット)を指定して制限します。

Note

各プルダウンメニューでは以下の項目を選択します

すべて: 全要素、全節点に対して出力
グループ: 指定グループ内の要素、節点に対して出力

Temperature – プルダウンメニュー: 温度出力要求に対して出力範囲を指定します。
FLUX – プルダウンメニュー: 温度勾配および熱流束出力要求に対して出力範囲を指定します。
SPCFORCES – プルダウンメニュー: 拘束熱量出力要求に対して出力範囲を指定します。
OLOAD – プルダウンメニュー: 作用荷重出力要求に対して出力範囲を指定します。
MPCFORCES – プルダウンメニュー: 多点拘束熱量出力要求に対して出力範囲を指定します。

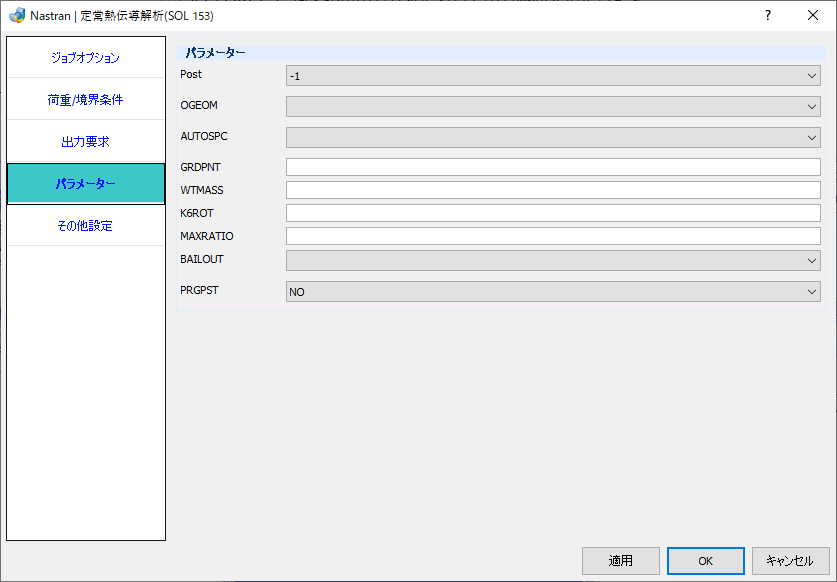

パラメーター

項目の説明

パラメーター

パラメータを定義します。

POST – プルダウンメニュー

ポスト処理用結果ファイルの出力タイプを指定します。

0: XDB出力
-1: op2(Patran向け)出力
-2: op2(I-DEAS向け)出力

OGEOM – プルダウンメニュー

OP2への形状出力を制御します。

YES: 形状出力あり
NO: 形状出力なし

AUTOSPC – プルダウンメニュー

剛性特異性の自動拘束を制御します。

YES: 自動拘束
NO: 自動拘束なし

GRDPNT – テキストボックス

重量情報出力を制御します。

WTMASS – テキストボックス

質量補正係数定義します。

K6ROT – テキストボックス

シェル要素法線回転剛性に対する付加係数を定義します。

MAXRATIO – テキストボックス

マトリクス擬似特異判定比率を定義します。

BAILOUT – プルダウンメニュー

擬似特異性に対する実行を制御します。

0: 継続実行
-1: 終了

PRGPST – プルダウンメニュー

特異性サマリーテーブルのプリント出力を制御します。

YES: 出力あり
NO: 出力なし

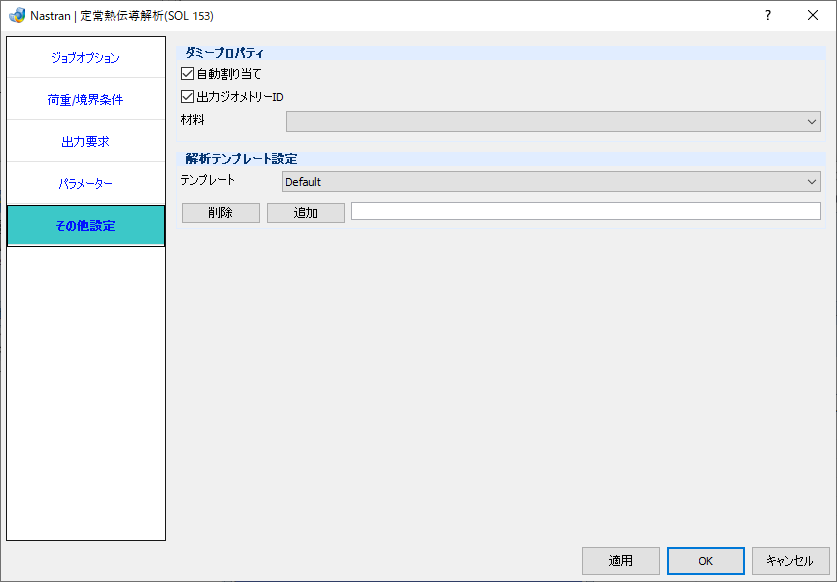

その他設定

項目の説明

ダミープロパティ

ダミープロパティの設定を行います。

自動割り当て – チェックボックス: チェックを入れると、プロパティが割り当てられていないパートにダミープロパティを自動で割り当てます。
出力ジオメトリーID – チェックボックス: チェックを入れると、フェースID、エッジID、パートIDなどのエンティティIDが出力されます。
材料 – プルダウンメニュー: ダミープロパティを割り当てるパートの材料を指定します。材料コマンドのユーザーデータベースに登録済の材料が選択可能です。ユーザーデータベースに材料未登録の場合、登録済でもブランクを選択した場合はダミー材料を割り当てます。ダミー材料の場合、材料特性値は書かれない状態で出力されます。

解析テンプレート設定

Nastranダイアログの解析パラメータは、テンプレートファイルを読込することで自動設定されます。

テンプレート – プルダウンメニュー

すべてのNastranテンプレート.xmlファイルを保存して表示します。

デフォルトのフォルダは

:\Users\XXX\AppData\Roaming\TechnoStar\JPT5.X.X\AnalysisSetting\Nastran

削除 – ボタン: 選択したテンプレートが削除されます。
追加 – ボタン / テキストボックス: 現在のNastran設定ダイアログが、テキストボックスへ入力した名称のテンプレートとして保存されます。

子ダイアログ（任意テキスト）

項目の内容

セクションにデータカードを直接入力する機能用のダイアログです。

テキストボックス: 任意のテキストを複数行入力可能なエリアです。
Clear – ボタン: テキストボックスの内容を消去します。
OK – ボタン: テキストボックスの内容を保存し、ダイアログを閉じます。
Cancel – ボタン: テキストボックスの内容を保存せずにダイアログを閉じます。
Save As – ボタン: 内容をテンプレートとして保存します。「編集」ボタンから起動した際にのみ表示されます。

操作手順

デフォルトの出力要求は温度結果のみです。追加、変更する場合は出力要求で変更した後、適用(OK)ボタンをクリックして、入力データファイルを出力します。
