対応製品
- Jupiter-Pre
本コマンドの目的・用途
Nastranの過渡伝熱解析(SOL159)用入力データを出力します。
コマンドの場所
- 日本語環境：解析 > 解析 > Nastran > 熱伝導 > 非定常熱伝導解析(SOL159)
- 英語環境：Analysis > Analysis > Nastran > Heat Transfer > Transient(SOL159)
GUI

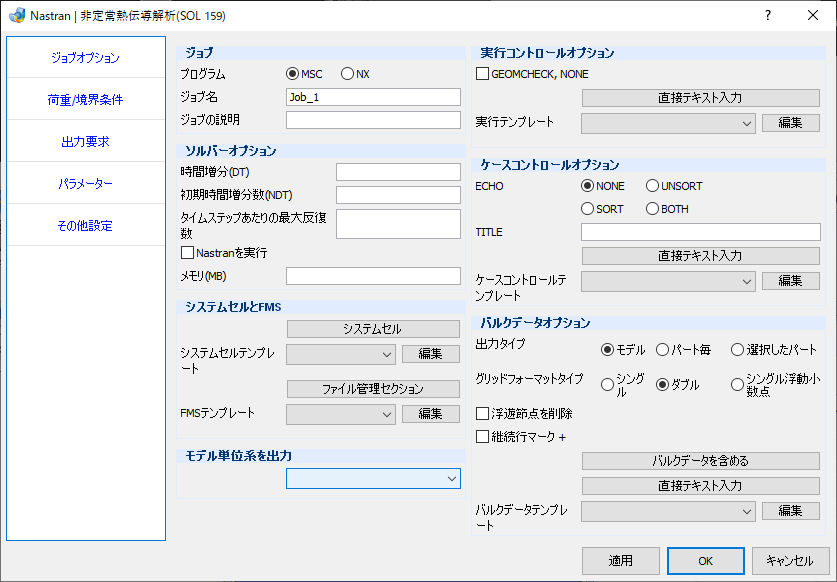

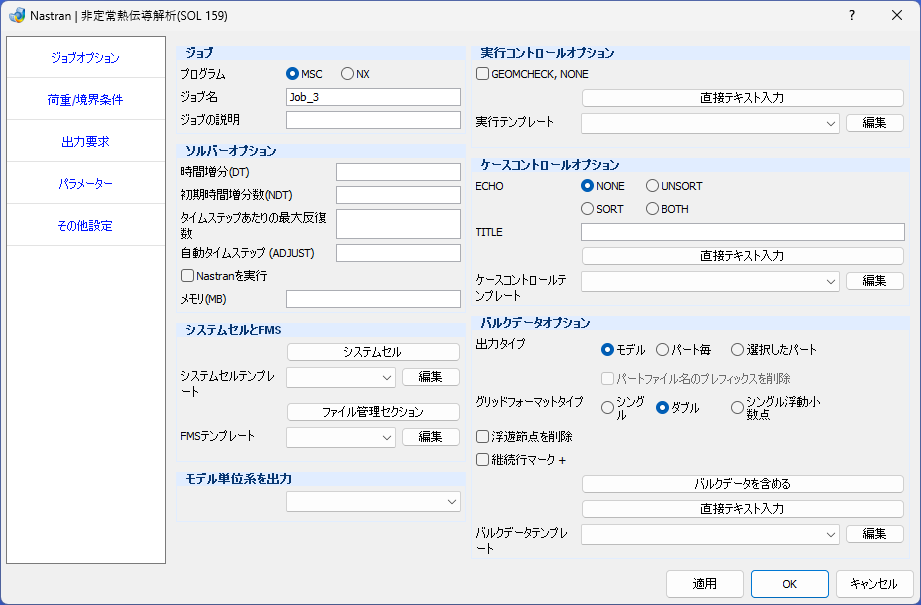

ジョブオプション
- ジョブ
-
- プログラム – ラジオボタングループ
-
Nastranのタイプを選択します
-
- MSC
-
MSC Nastran
- NX
-
NX Nastran
- ジョブ名 – テキストボックス
-
ジョブ名を入力します。ツリーにこの名称で出力設定が保存されます。
- ジョブの説明 – テキストボックス
-
ジョブの説明を入力します。
- ソルバーオプション
-
- 時間増分(DT) – テキストボックス
-
時間増分を指定します。
- 初期時間増分数(NDT) – テキストボックス
-
時間ステップ数を指定します。
- タイムステップあたりの最大反復数 – テキストボックス
-
各時間ステップでの最大反復回数を指定します。
- Auto Time Step(ADJUST)
-
作成中
- Nastranを実行 – チェックボックス
-
ローカルマシン上のNastranを実行します。
- メモリ (MB) – テキストボックス
-
メモリ割り当て量を定義します。
- システムセルとFMS
-
- システムセル – ボタン
-
Nastran(System)セクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – システムセルダイアログが表示されます。
- システムセルテンプレート – プルダウンメニュー
-
すべての.bdfテンプレートファイルを保存して表示します。
- 編集 – ボタン
-
選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – システムセルダイアログが表示されます。
- ファイル管理セクション – ボタン
-
ファイル管理文セクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – ファイル管理セクションダイアログが表示されます。
- FMSテンプレート – プルダウンメニュー
-
すべての.bdfテンプレートファイルを保存して表示します。
- 編集 – ボタン
-
選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – ファイル管理セクションダイアログが表示されます。
- モデル単位系を出力
-
- プルダウンメニュー
-
解析入力データの単位系設定を行います。SI(mm),SI(m), kgf-mmから選択可能です。
- 実行コントロールオプション
-
- GEOMCHECK, NONE – チェックボックス
-
形状チェックオプションを無効にします。
- 直接テキスト入力 – ボタン
-
エグゼクティブコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。
- 実行テンプレート – プルダウンメニュー
-
すべての.bdfテンプレートファイルを保存して表示します。
- 編集 – ボタン
-
選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。
- ケースコントロールオプション
-
- ECHO – ラジオボタングループ
-
バルクデータのエコー出力を定義します。
- NONE
-
出力なし
- SORT
-
ソート出力
- UNSORT
-
未ソート出力
- BOTH
-
ソートおよび未ソートの両方出力
- TITLE – テキストボックス
-
プリント出力時のタイトルを定義します。
- 直接テキスト入力 – ボタン
-
ケースコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – グローバルケースコントロールダイアログが表示されます。
- ケースコントロールテンプレート – プルダウンメニュー
-
すべての.bdfテンプレートファイルを保存して表示します。
- 編集 – ボタン
-
選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – グローバルケースコントロールダイアログが表示されます。
- バルクデータオプション
-
- 出力タイプ – ラジオボタングループ
-
出力対象を指定します。
- モデル
-
一つのファイルに出力
- パート毎
-
パート毎にファイルを分けて出力
- パートファイル名のプレフィックスを削除 – チェックボックス
-
チェックを入れると、出力ファイル名から、ファイル名のプレフィックスを省略します。
例）
- 選択したパート
-
選択されたパートのみ出力
- グリッドフォーマットタイプ – ラジオボタングループ
-
GRIDカードの出力フォーマットを変更します。
-
- シングル
-
スモールフィールドフォーマット出力
- ダブル
-
ラージフィールドフォーマット出力
- シングル浮動小数点
-
指数不使用のスモールフィールドフォーマット出力
- 浮遊節点を削除 – チェックボックス
-
データ出力時に浮遊節点を削除します。
- 継続行マーク+ – チェックボックス
-
データ出力時に継続ポインタ+を出力します。
- バルクデータを含める – ボタン
-
バルクデータファイルを挿入します。ボタンをクリックするとファイルオープンダイアログが表示されます。
- 直接テキスト入力 – ボタン
-
バルクデータセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – バルクデータダイアログが表示されます。
- バルクデータテンプレート – プルダウンメニュー
-
すべての.bdfテンプレートファイルを保存して表示します。
- 編集 – ボタン
-
選択した.bdfファイルが編集されます。ボタンをクリックすると任意テキスト – バルクデータダイアログが表示されます。

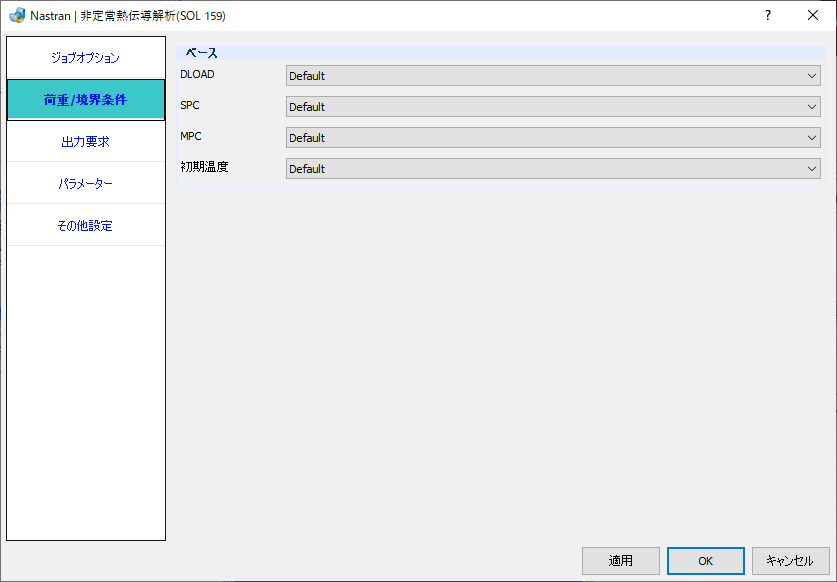

荷重/境界条件
- ベース
-
SUBCASE指定の上に定義する解析全体に作用する境界条件を定義します。各境界条件で使用する境界条件ケースを指定します。Defaultには全ての境界条件が含まれます。
-
- DLOAD – プルダウンメニュー
-
熱荷重ケースを指定します。
- SPC – プルダウンメニュー
-
温度拘束ケースを指定します。
- MPC – プルダウンメニュー
-
多点温度拘束ケースを指定します。
- 初期温度 – プルダウンメニュー
-
初期温度ケースを指定します。

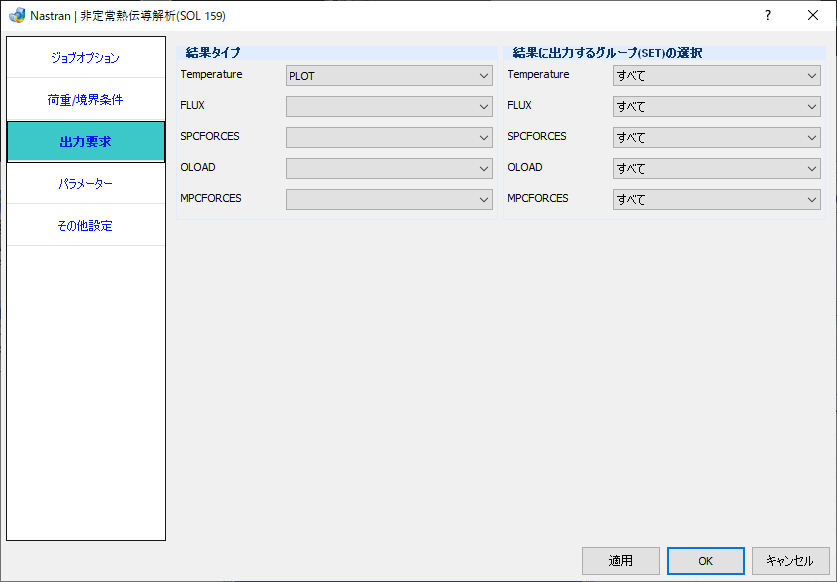

出力要求
- 結果タイプ
-
出力要求を指定します。
Note各プルダウンメニューでは以下の項目を選択します
- PLOT: op2出力
- PRINT: f06出力
- PUNCH: .pchファイル出力
- PLOT&PRINT: op2およびf06出力
- ブランク: 未出力
-
- Temperature – プルダウンメニュー
-
温度出力要求を指定します。
- FLUX – プルダウンメニュー
-
温度勾配および熱流束出力要求を指定します。
- SPCFORCES – プルダウンメニュー
-
拘束熱量出力要求を指定します。
- OLOAD – プルダウンメニュー
-
作用荷重出力要求を指定します。
- MPCFORCES – プルダウンメニュー
-
多点拘束熱量出力要求を指定します。
- 結果に出力するグループ(SET)の選択
-
結果出力する範囲を要素、節点グループ(セット)を指定して制限します。
Note各プルダウンメニューでは以下の項目を選択します
- すべて: 全要素、全節点に対して出力
- グループ: 指定グループ内の要素、節点に対して出力
-
- Temperature – プルダウンメニュー
-
温度出力要求に対して出力範囲を指定します。
- FLUX – プルダウンメニュー
-
温度勾配および熱流束出力要求に対して出力範囲を指定します。
- SPCFORCES – プルダウンメニュー
-
拘束熱量出力要求に対して出力範囲を指定します。
- OLOAD – プルダウンメニュー
-
作用荷重出力要求に対して出力範囲を指定します。
- MPCFORCES – プルダウンメニュー
-
多点拘束熱量出力要求に対して出力範囲を指定します。

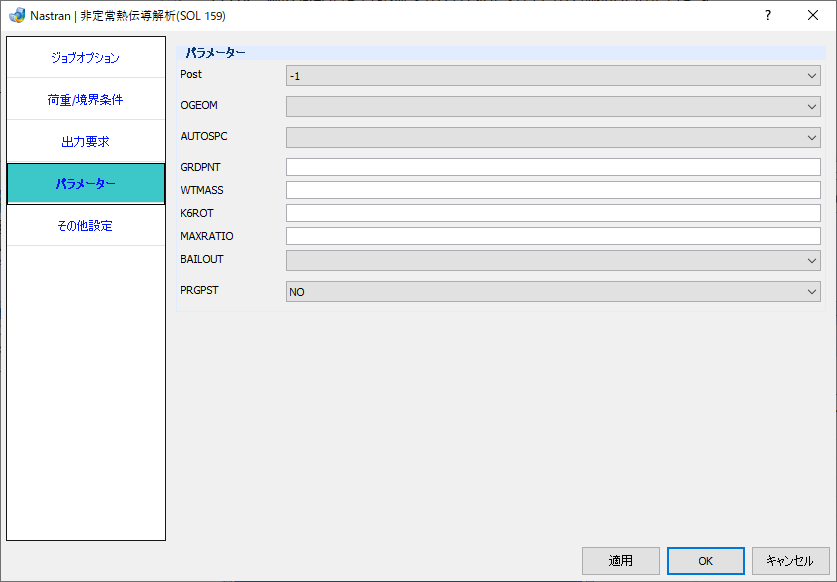

パラメーター
- パラメーター
-
パラメータを定義します。
-
- POST – プルダウンメニュー
-
ポスト処理用結果ファイルの出力タイプを指定します。
- 0
-
XDB出力
- -1
-
op2(Patran向け)出力
- -2
-
op2(I-DEAS向け)出力
- OGEOM – プルダウンメニュー
-
OP2への形状出力を制御します。
- YES
-
形状出力あり
- NO
-
形状出力なし
- AUTOSPC – プルダウンメニュー
-
剛性特異性の自動拘束を制御します。
- YES
-
自動拘束
- NO
-
自動拘束なし
- GRDPNT – テキストボックス
-
重量情報出力を制御します。
- WTMASS – テキストボックス
-
質量補正係数定義します。
- K6ROT – テキストボックス
-
シェル要素法線回転剛性に対する付加係数を定義します。
- MAXRATIO – テキストボックス
-
マトリクス擬似特異判定比率を定義します。
- BAILOUT – プルダウンメニュー
-
擬似特異性に対する実行を制御します。
- 0
-
継続実行
- -1
-
終了
- PRGPST – プルダウンメニュー
-
特異性サマリーテーブルのプリント出力を制御します。
- YES
-
出力あり
- NO
-
出力なし

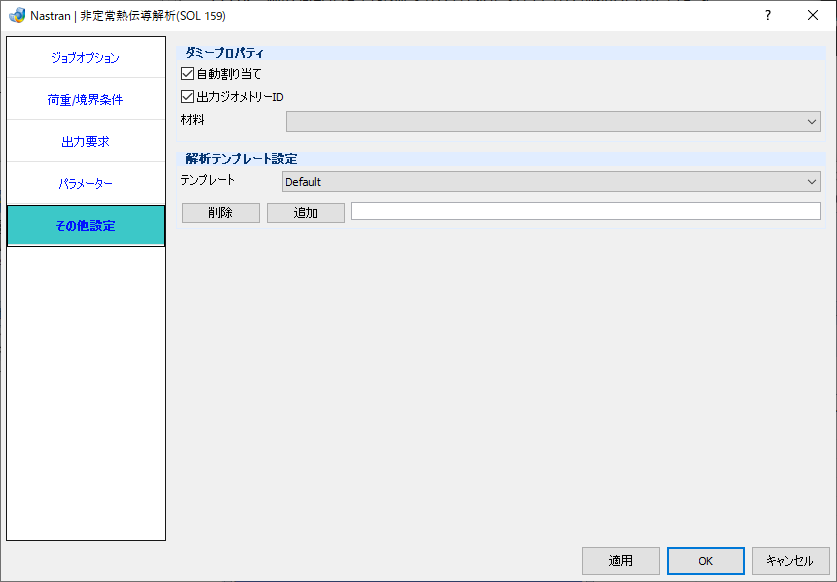

その他設定
- ダミープロパティ
-
ダミープロパティの設定を行います。
-
- 自動割り当て – チェックボックス
-
チェックを入れると、プロパティが割り当てられていないパートにダミープロパティを自動で割り当てます。
- 出力ジオメトリーID – チェックボックス
-
チェックを入れると、フェースID、エッジID、パートIDなどのエンティティIDが出力されます。
- 材料 – プルダウンメニュー
-
ダミープロパティを割り当てるパートの材料を指定します。材料コマンドのユーザーデータベースに登録済の材料が選択可能です。ユーザーデータベースに材料未登録の場合、登録済でもブランクを選択した場合はダミー材料を割り当てます。ダミー材料の場合、材料特性値は書かれない状態で出力されます。
- 解析テンプレート設定
-
Nastranダイアログの解析パラメータは、テンプレートファイルを読込することで自動設定されます。
- テンプレート – プルダウンメニュー
-
すべてのNastranテンプレート.xmlファイルを保存して表示します。
デフォルトのフォルダ:
C:\Users\XXX\AppData\Roaming\TechnoStar\JPT5.X.X\AnalysisSetting\Nastran
- 削除 – ボタン
-
選択したテンプレートが削除されます。
- 追加 – ボタン / テキストボックス
-
現在のNastran設定ダイアログが、テキストボックスへ入力した名称のテンプレートとして保存されます。
子ダイアログ（任意テキスト）
セクションにデータカードを直接入力する機能用のダイアログです。
- テキストボックス
-
任意のテキストを複数行入力可能なエリアです。
- Clear – ボタン
-
テキストボックスの内容を消去します。
- OK – ボタン
-
テキストボックスの内容を保存し、ダイアログを閉じます。
- Cancel – ボタン
-
テキストボックスの内容を保存せずにダイアログを閉じます。
- Save As – ボタン
-
内容をテンプレートとして保存します。「編集」ボタンから起動した際にのみ表示されます。
操作手順
時間依存テーブルの作成
時間依存の境界条件を作成するため、時間テーブルを作成します。
境界条件>その他>フィールドデータコマンドを選択します。
フィールドデータダイアログで追加ボタンをクリックします。

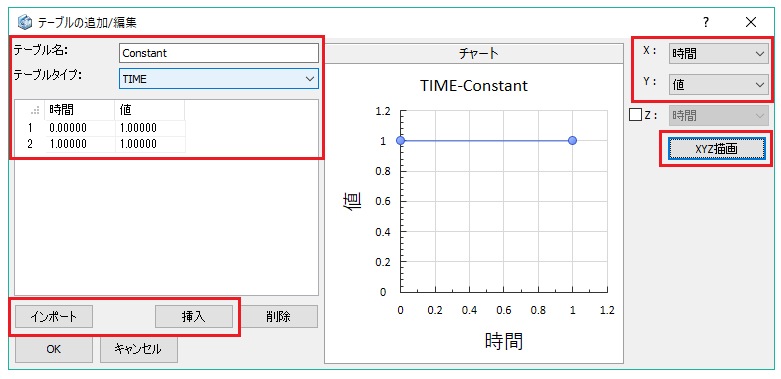

テーブルの追加/編集ダイアログでテーブル名に任意の名前を入力、テーブルタイプで時間を選択します。必要なデータ数だけ挿入ボタンでデータを追加し入力します。またインポートボタンからcsv形式で作成しておいた[時間,係数]のテーブルを読み込みます。データ入力後、OKボタンをクリックし、テーブルを作成します。
入力したデータテーブルは、Xで時間、Yで値を選択し、XYZ描画ボタンをクリックすることでチャートに表示できます。
他の境界条件用に別の時間テーブルが必要であれば同様に作成します。
温度境界条件の設定
時間依存の温度境界条件を設定します。以下では時間で一定の温度を設定します。
境界条件>温度条件>境界温度コマンドを選択します。
温度に温度を入力し、テーブル選択で先に作成した時間依存テーブルを選択します。
温度境界条件を定義するエンティティをモデル上から選択し、OKボタンをクリックし温度境界条件を作成します。
対流境界条件の設定
時間依存の対流境界条件を設定します。以下では時間依存の熱伝達係数を設定します。

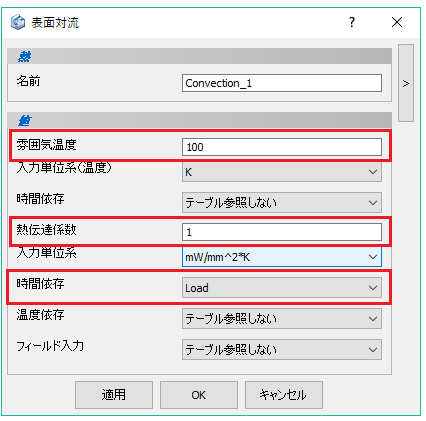

境界条件>温度条件>表面対流コマンドを選択します。
雰囲気温度に環境温度を入力します。次に熱伝達係数で熱伝達係数を入力し、その下の時間依存で先に作成した時間依存テーブルを選択します。
対流境界条件を定義するエンティティをモデル上から選択し、OKボタンをクリックし対流境界条件を作成します。
初期温度条件の設定
初期温度条件を設定します。以下ではモデル全体で一定の初期温度を設定します。
境界条件>初期境界条件>初期境界条件>初期温度コマンドを選択します。
温度に初期温度を入力します。
モデル全体に一定の初期温度を設定するため、デフォルト温度を使用にチェックをし、対象エンティティは選択せずに、OKボタンをクリックし初期温度条件を作成します。
部位毎に初期温度を設定する場合は、チェックをせずにエンティティを選択します。
Nastran入力データの作成
Nastranの過渡伝熱解析(SOL159)用入力データを出力します。
解析>解析>Nastran>非定常熱伝導解析(SOL159)コマンドを選択します。

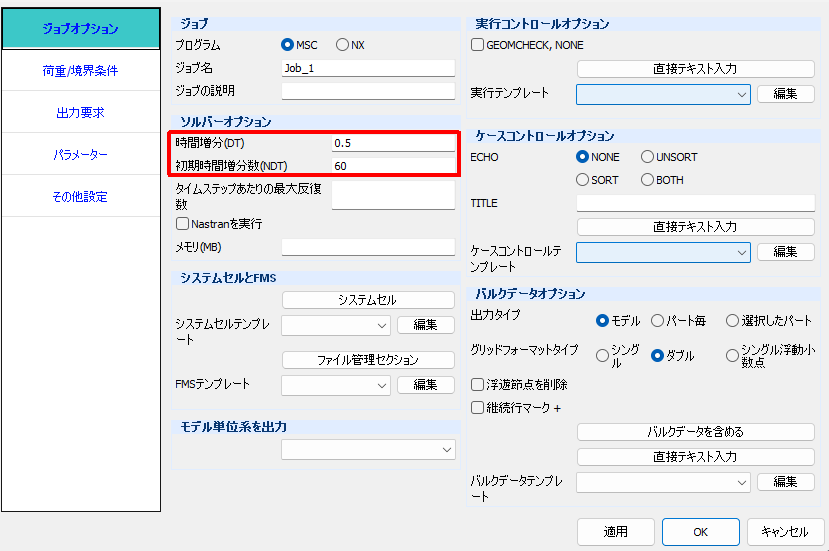

ジョブオプションのソルバーオプション>時間増分(DT)で時間増分を、初期時間増分数(NDT)で時間ステップ数の設定をします。
その他必要なオプションを定義し、適用(OK)ボタンをクリックして、入力データファイルを出力します。
