【Jupiterコマンドリファレンス】解析 > Nastran > 陰解法非線形解析(SOL400)

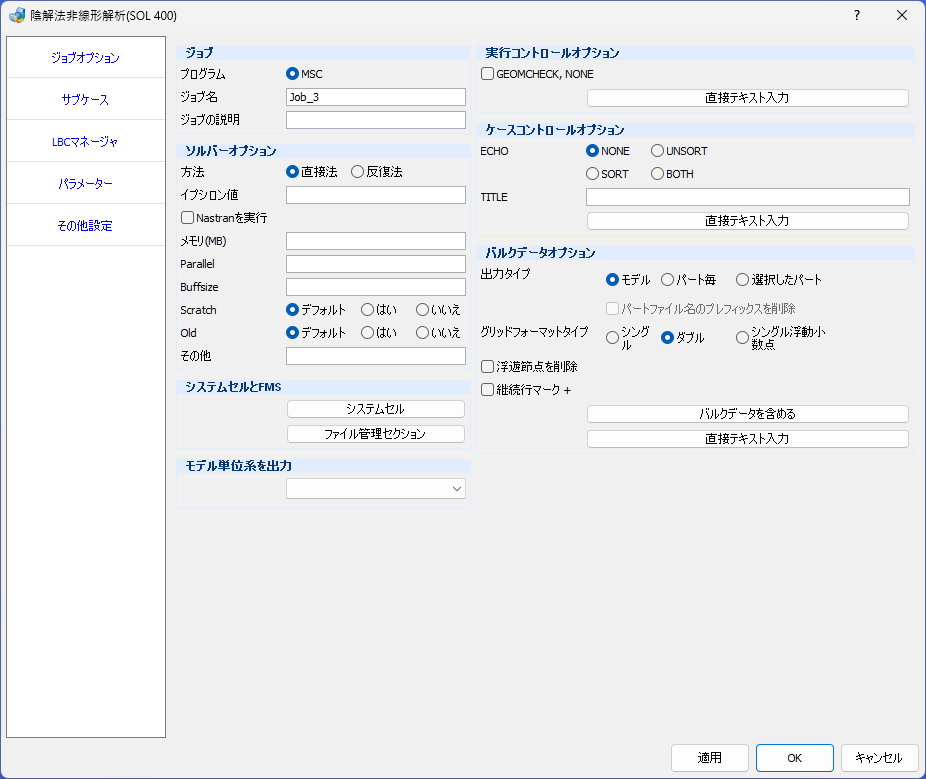

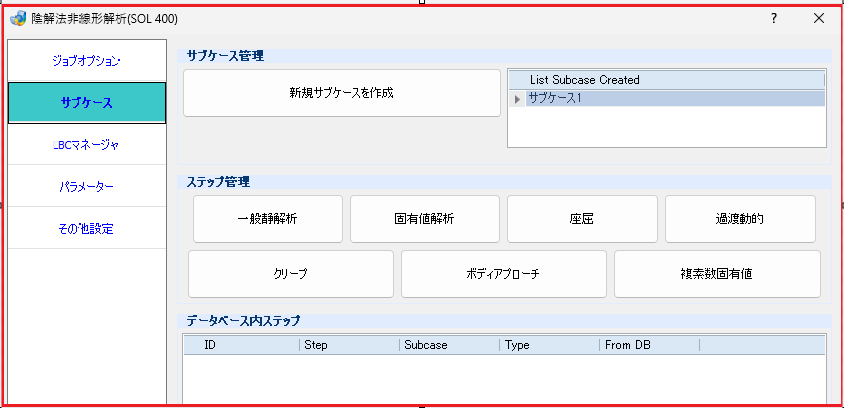

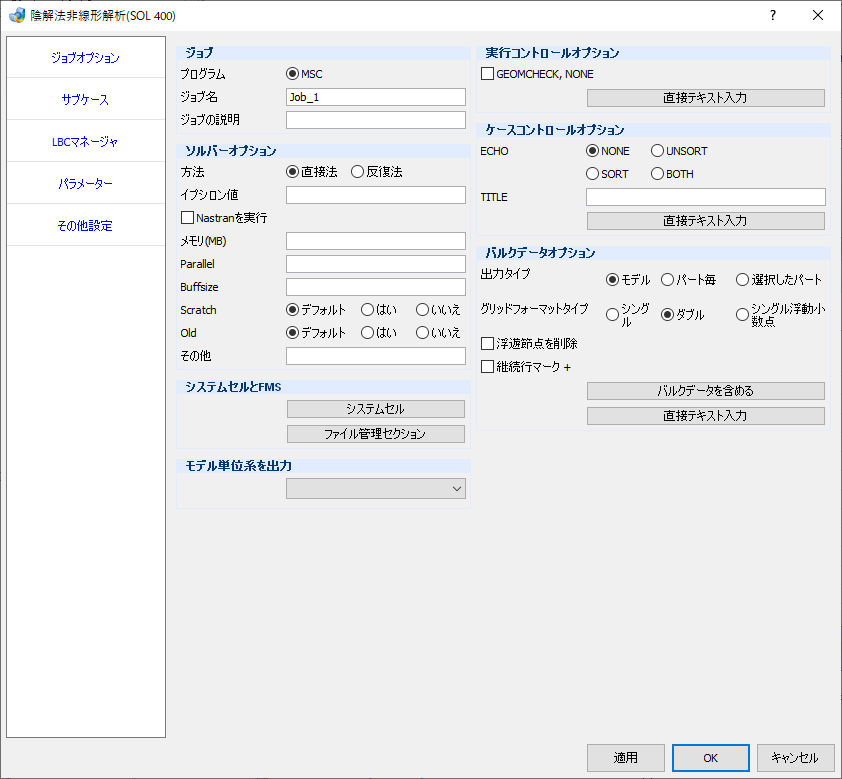

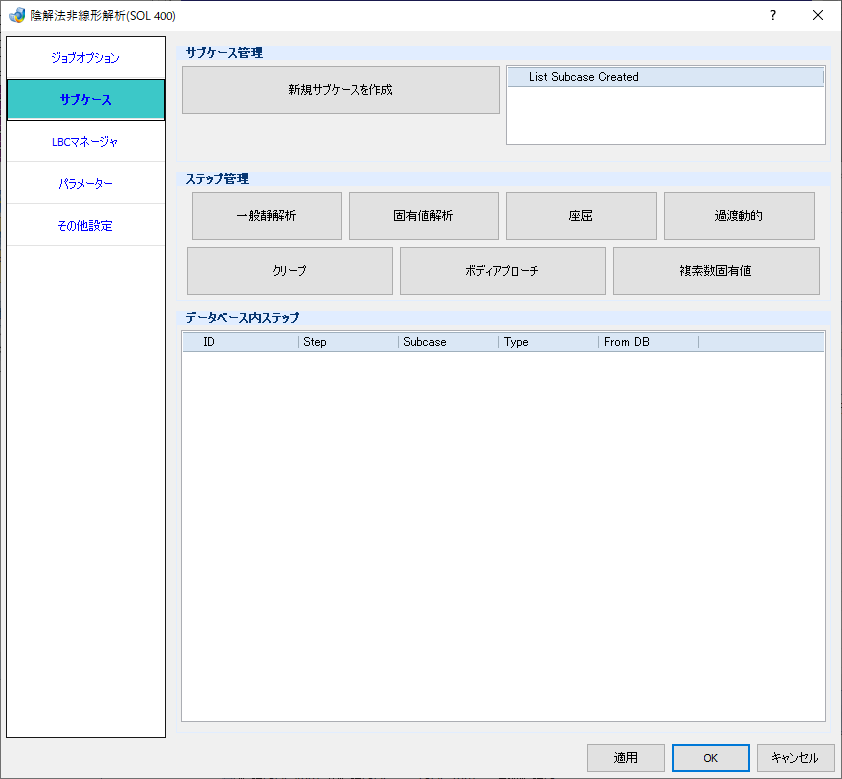

サブケース管理

新規サブケースを作成 – ボタン

サブケースを作成して、右のList Subcase Createdに表示します。

List Subcase Created – テーブル

作成されたすべてのサブケースを表示します。

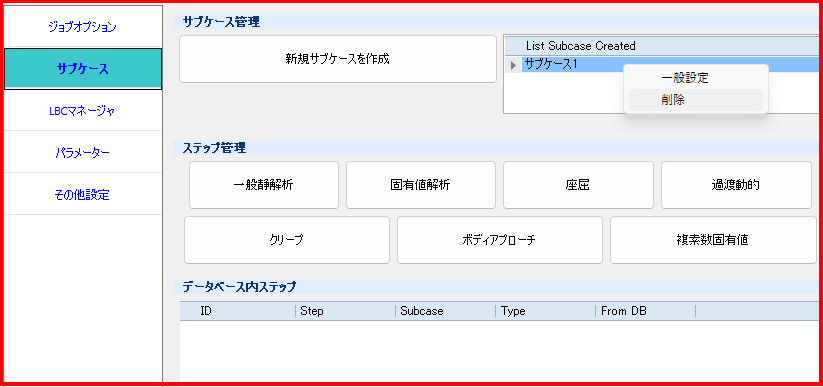

テーブル上での右クリックメニュー

メニュー	機能
一般設定	一般設定ダイアログが開きます。 指定されたサブケースのパラメーターを定義します。
削除	必要に応じてサブケースの削除します。

ステップ管理

一般静解析 – ボタン

新しい線形/非線形静的ステップを作成します。

固有値解析 – ボタン

新しいノーマルモードステップを作成します。

座屈 – ボタン

座屈ステップを作成します。

過渡動的 – ボタン

一時的な動的ステップを作成します。

クリープ – ボタン

クリープステップを作成します。

ボディアプローチ – ボタン

ボディアプローチステップを作成します。

複素数固有値 – ボタン

複素固有値ステップを作成します。

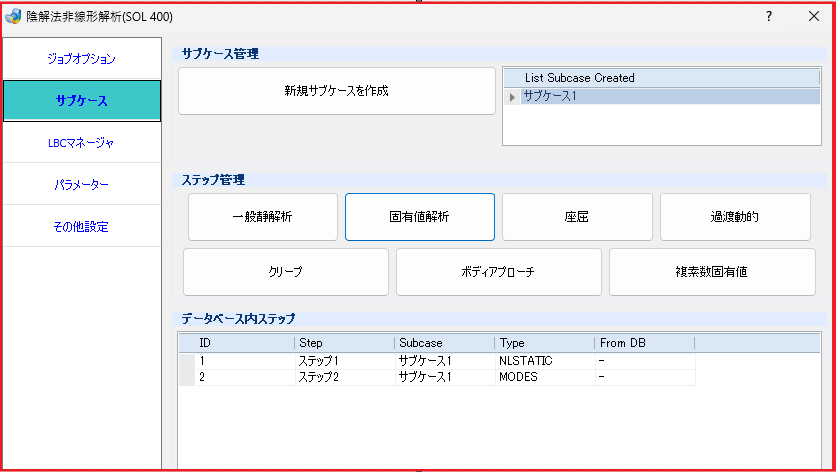

データベース内ステップ – テーブル

作成したすべてのステップをリストします。 ユーザーは、必要に応じて右クリックしてステップ定義と削除を変更できます。

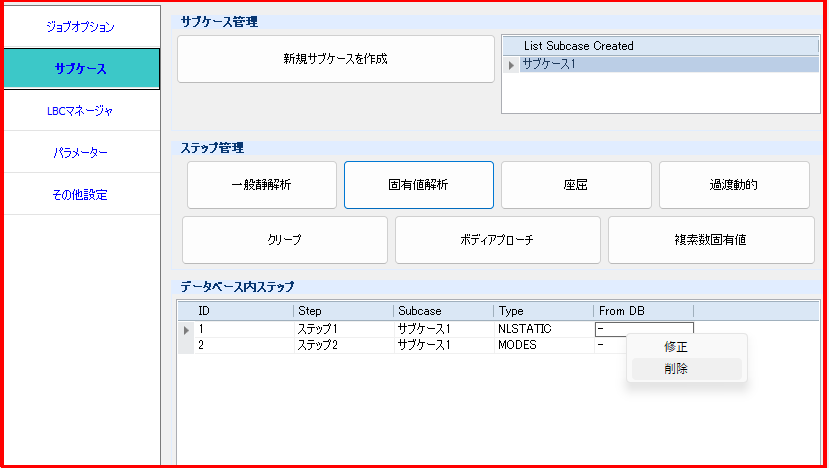

テーブル上での右クリックメニュー

メニュー	機能
修正	選択したステップを編集します。ステップ定義ダイアログを開きます。
削除	選択したステップを削除します。

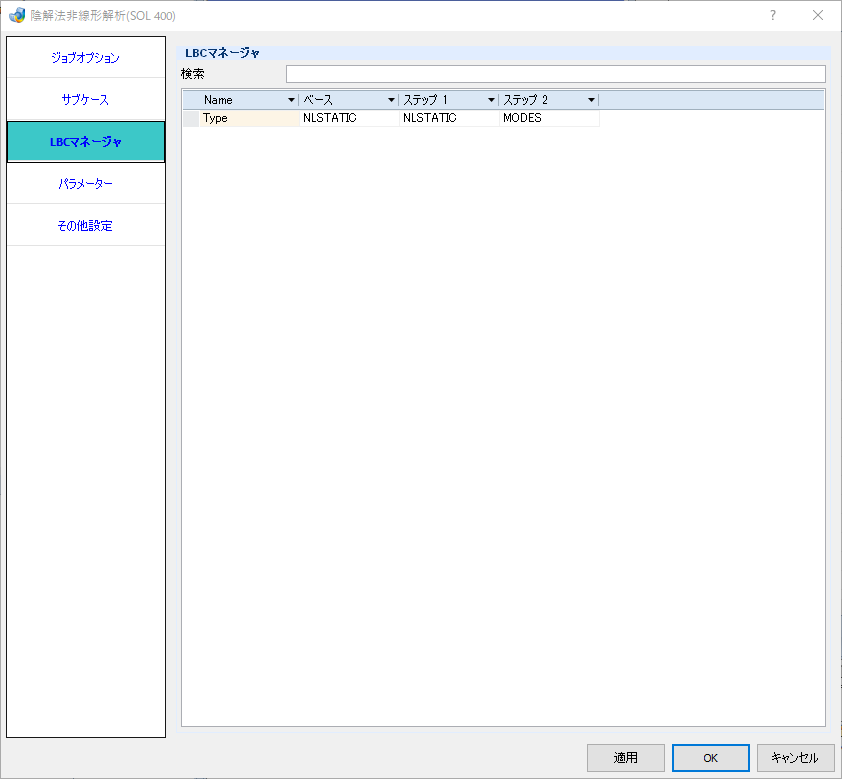

LBCマネージャ

検索 – テキストボックス

LBCの存在を検索するための入力。

テーブル

Name – 列

既存のすべてのLBC名を自動的に一覧表示します。

ステップID – 列

既存のすべてのステップを自動的に一覧表示します。

アクティブ/非アクティブ

コンボボックスでLBCのステータスを指定します。

テーブル上での右クリックメニュー

メニュー	機能
削除	削除するLBCを右クリックします。

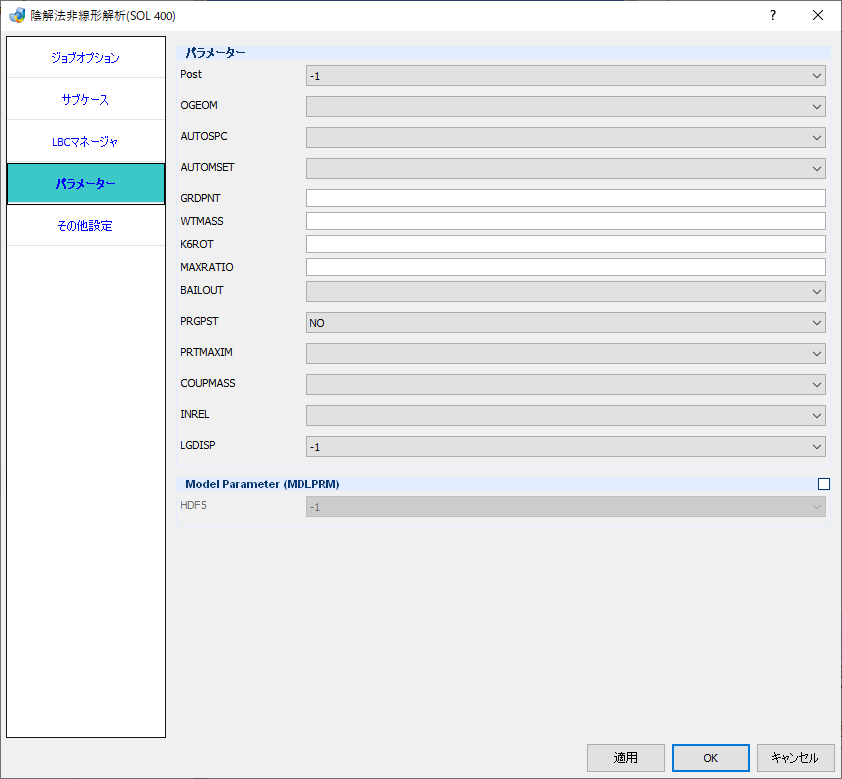

パラメーター

パラメータを定義します。

POST – プルダウンメニュー

ポスト処理用結果ファイルの出力タイプを指定します。

0

XDB出力

-1

op2(Patran向け)出力

-2

op2(I-DEAS向け)出力

OGEOM – プルダウンメニュー

OP2への形状出力を制御します。

YES

形状出力あり

NO

形状出力なし

AUTOSPC – プルダウンメニュー

剛性特異性の自動拘束を制御します。

YES

自動拘束

NO

自動拘束なし

AUTOMSET – プルダウンメニュー

剛体要素とMPCの従属自由度と独立自由度の間で入力パラメーターを変更します。

YES

モデルの依存DOFであるMセットは、RMG行列の長方形分解を使用して自動的に決定されます。

NO

自動的に変更されることはありません。

GRDPNT – テキストボックス

重量情報出力を制御します。

WTMASS – テキストボックス

質量補正係数定義します。

K6ROT – テキストボックス

シェル要素法線回転剛性に対する付加係数を定義します。

MAXRATIO – テキストボックス

マトリクス擬似特異判定比率を定義します。

BAILOUT – プルダウンメニュー

擬似特異性に対する実行を制御します。

0

継続実行

-1

終了

PRGPST – プルダウンメニュー

特異性サマリーテーブルのプリント出力を制御します。

YES

出力あり

NO

出力なし

PRTMAXIM – プルダウンメニュー

加えられた荷重の最大値、単一点の拘束力、複数点の拘束力、および変位のプリントアウトを制御します。

YES

出力あり

NO

出力なし

COUPMASS – プルダウンメニュー

結合質量機能を持つ要素の結合質量行列または集中質量行列の生成を要求します。

-1

出CBAR、CBEAM、CONROD、CQUAD4、CHEXA、CPENTA、CPYRAM、CQUAD8、CROD、CTETRA、CTRIA3、CTR1A6、CTRIAX6、CTUBEの集中質量行列を生成します。

1

CBAR、CBEAM、CONROD、CQUAD4、CHEXA、CPENTA、CPYRAM、CQUAD8、CROD、CTETRA、CTRIA3、CTR1A6、CTRIAX6、CTUBEの結合質量行列を生成します。

INREL – プルダウンメニュー

線形静解析および座屈における慣性緩和または強制加速度の計算を制御します。

-1

SUPORTiエントリを使用して、慣性リリーフ解析を提供します。

-2

SUPORTiエントリを使用せずに慣性リリーフ解析を提供します。

LGDISP – プルダウンメニュー

大変形を制御するかどうか、フォロワーの負荷を制御するかどうか。

-1

大変形の影響は考慮されません。

1

大変形は、大きな変位効果（更新された要素座標とフォロワー力）があると見なされます。

2

構造要素効果のフォロワー力は無視されますが、大きな変位効果が考慮されます。

11

非線形構造要素は、すべてのサポートソリューションシーケンスでLGDISP = 1と同じように扱われます。

12

非線形構造要素は、すべてのサポートソリューションシーケンスでLGDISP = 2と同じように扱われます。

Model Parameter（MDLPRM）

構造モデルの解に影響を与えるパラメーターを指定します。

HDF5 – プルダウンメニュー

NH5RDBデータベースを作成するためのパラメーターを指定します。

-1

NH5RDBを作成しない。

0

圧縮してNH5RDBを作成します。

1

圧縮せずにNH5RDBを作成します。

2

入力データなしで非圧縮NH5RDBデータベースを作成します。

3

入力データなしで圧縮NH5RDBデータベースを作成します。

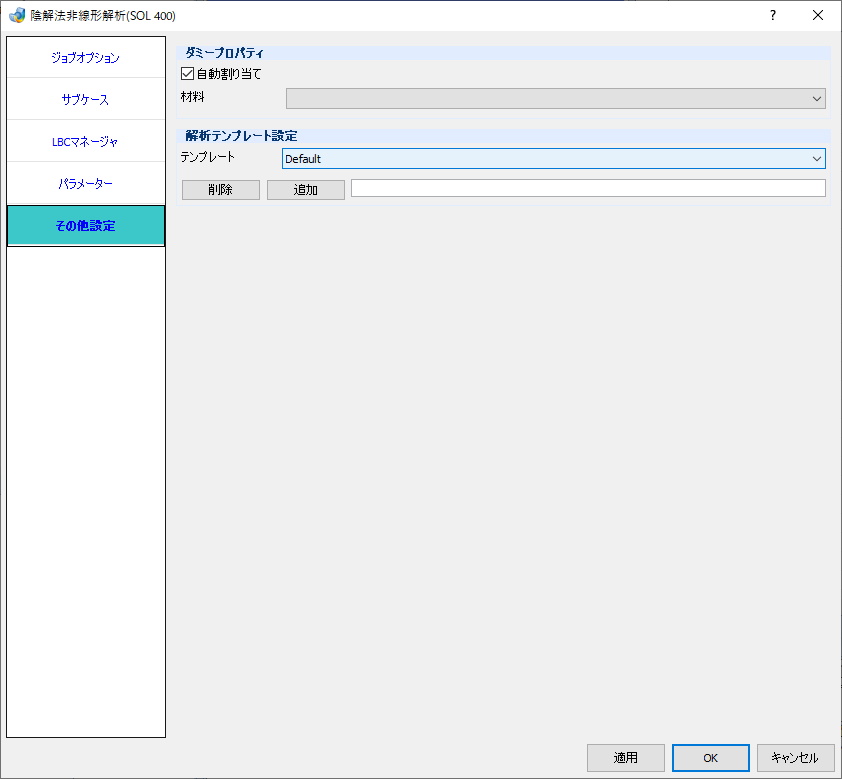

ダミープロパティ

ダミープロパティの設定を行います。

自動割り当て – チェックボックス

チェックを入れると、プロパティが割り当てられていないパートにダミープロパティを自動で割り当てます。

材料 – プルダウンメニュー

ダミープロパティを割り当てるパートの材料を指定します。材料コマンドのユーザーデータベースに登録済の材料が選択可能です。ユーザーデータベースに材料未登録の場合、登録済でもブランクを選択した場合はダミー材料を割り当てます。ダミー材料の場合、材料特性値は書かれない状態で出力されます。

解析テンプレート設定

Nastranダイアログの解析パラメータは、テンプレートファイルを読込することで自動設定されます。

テンプレート – プルダウンメニュー

すべてのNastranテンプレート.xmlファイルを保存して表示します。

デフォルトのフォルダは

:\Users\XXX\AppData\Roaming\TechnoStar\JPT5.X.X\AnalysisSetting\Nastran

削除 – ボタン

選択したテンプレートが削除されます。

追加 – ボタン / テキストボックス

現在のNastran設定ダイアログが、テキストボックスへ入力した名称のテンプレートとして保存されます。

セクションにデータカードを直接入力する機能用のダイアログです。

テキストボックス

任意のテキストを複数行入力可能なエリアです。

Clear – ボタン

テキストボックスの内容を消去します。

OK – ボタン

テキストボックスの内容を保存し、ダイアログを閉じます。

Cancel – ボタン

テキストボックスの内容を保存せずにダイアログを閉じます。

Save As – ボタン

内容をテンプレートとして保存します。「編集」ボタンから起動した際にのみ表示されます。

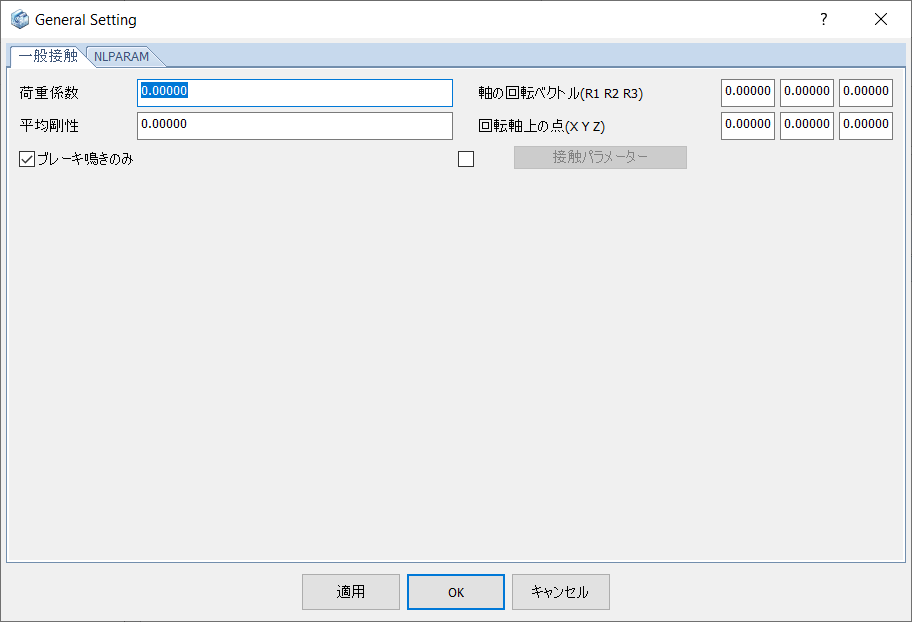

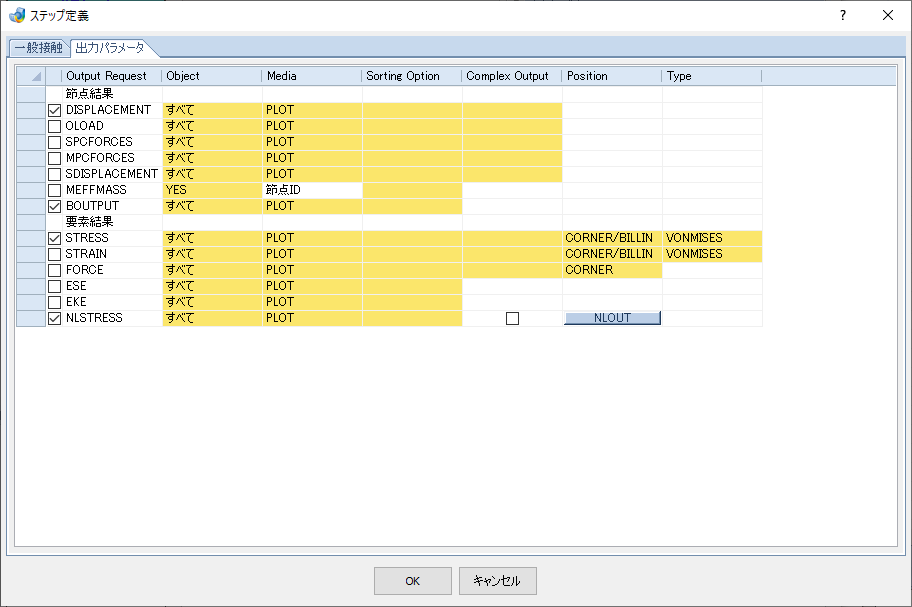

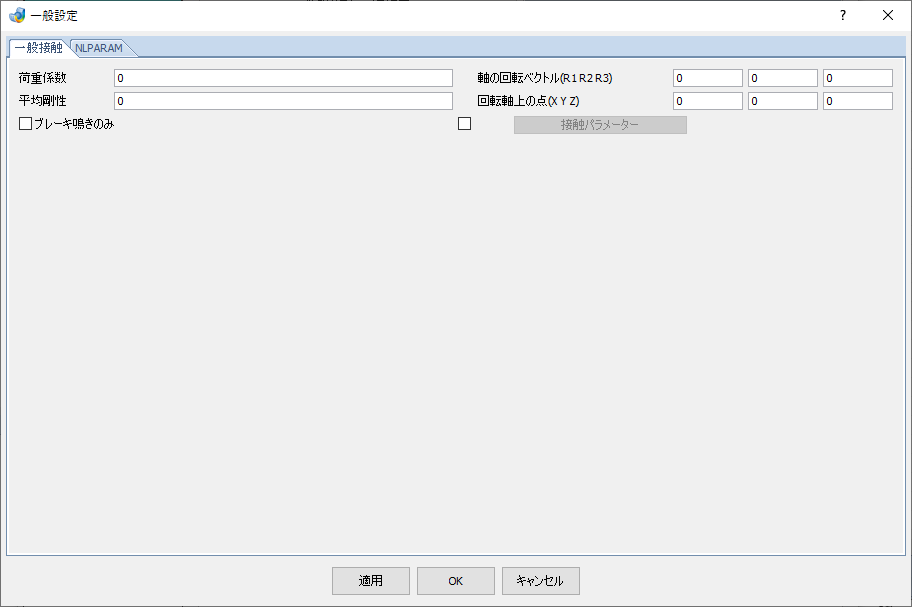

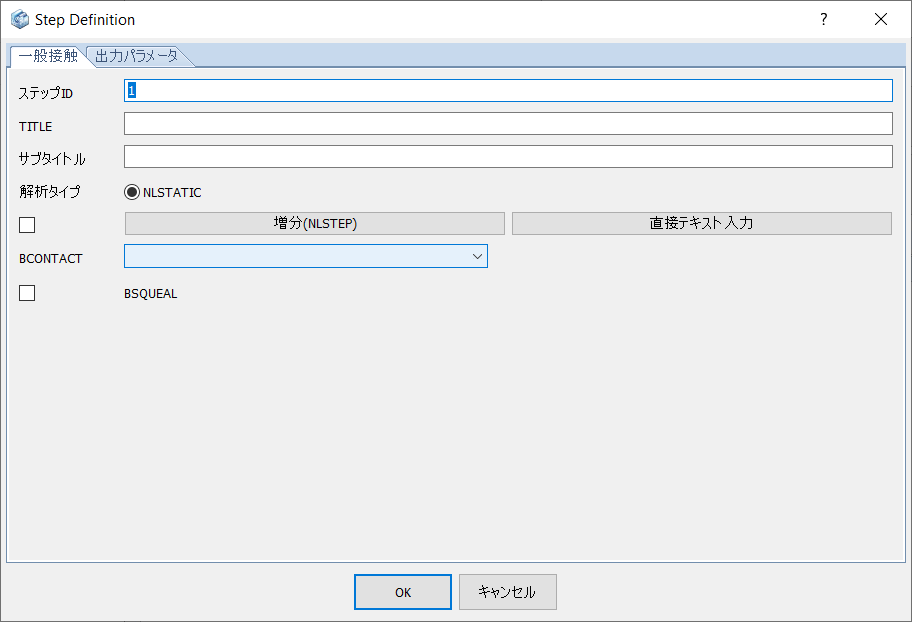

• 一般接触

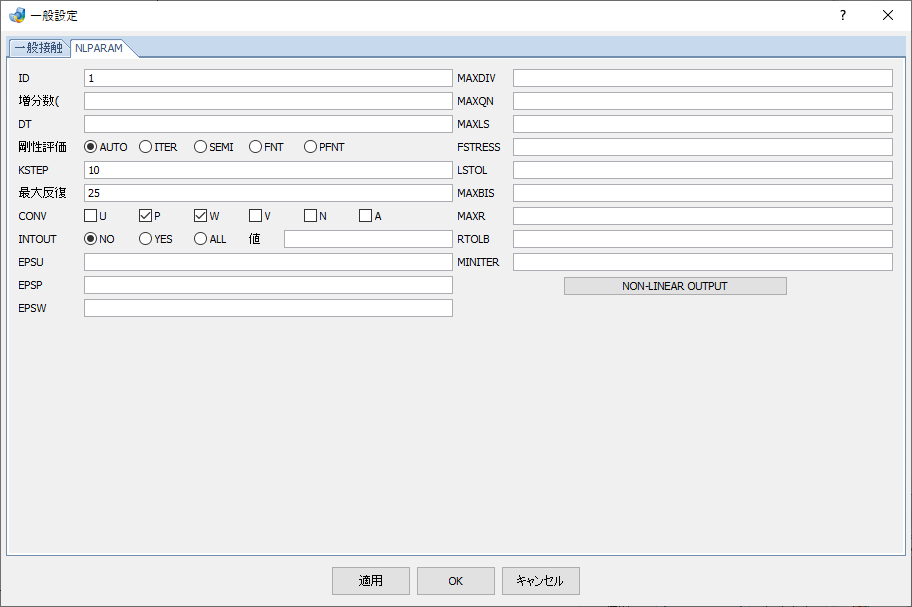

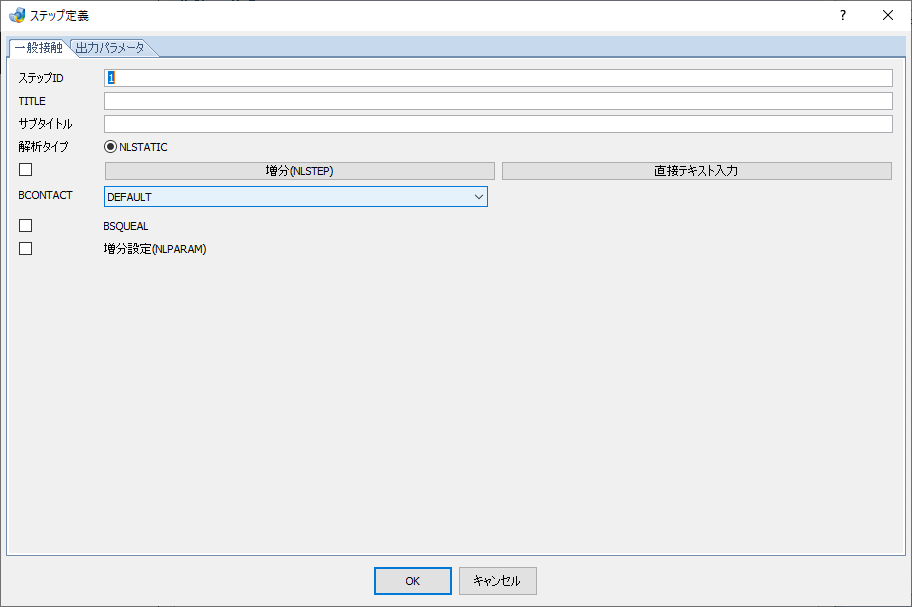

• NLPARAM

荷重係数 – テキストボックス

ブレーキ鳴き解析を実行する対応する負荷率（または時間ステップ）を指定します。

平均剛性 – テキストボックス

2つのサーフェス間の単位面積あたりのおおよその平均剛性を指定します。

ブレーキ鳴きのみ – チェックボックス

ブレーキ鳴き解析の実行後に非線形反復を続行するかどうかを制御するためのチェックボックスをオン/オフにします。

軸の回転ベクトル（R1 R2 R3） – テキストボックス

IDRFiがゼロまたは空白の場合、ボディiの回転軸のX/Y/Z方向余弦（基本座標系）。

回転軸上の点（X Y Z） – テキストボックス

IDRFiがゼロまたは空白の場合、ボディiの回転軸上の点の基本座標系のX/Y/Z座標。

接触パラメータ – チェックボックス

接点パラメータを指定するためのオン/オフを切り替えます。オンにすると接触プロパティダイアログが開きます。

ID – テキストボックス

IDを入力します。

増分数(NINC) – テキストボックス

増分数を指示します。

DT – テキストボックス

クリープ解析の増分時間間隔を指示します。

剛性評価 – ラジオボタン

剛性の更新を制御する方法を選択します。

AUTO

作成中

ITER

作成中

SEMI

作成中

FNT

作成中

PFNT

作成中

KSTEP – テキストボックス

ITERメソッドの剛性が更新されるまでの反復回数を指示します。

最大反復 – テキストボックス

各負荷増分の反復回数の制限数を指示します。

CONV – チェックボックス

収束基準を選択するためのフラグを選択します。

U

作成中

P

作成中

W

作成中

V

作成中

N

作成中

A

作成中

INTOUT – ラジオボタン / テキストボックス

中間出力フラグを選択します。

NO

作成中

YES

作成中

ALL

作成中

値 – テキストボックス

作成中

EPSU – テキストボックス

変位（U）基準の許容誤差を指示します。

EPSP – テキストボックス

負荷（P）基準の許容誤差を指示します。

EPSW – テキストボックス

作業（W）基準の許容誤差を指示します。

MAXDIV – テキストボックス

解が発散すると想定される前の、反復ごとの予想される発散条件の制限を指示します。

MAXQN – テキストボックス

データベースに保存される準ニュートン補正ベクトルの最大数を指示します。

MAXLS – テキストボックス

各反復で許可される行検索の最大数を指示します。

FSTRESS – テキストボックス

材料ルーチンでサブインクリメントサイズを制限するために使用される有効応力の割合を指示します。

LSTOL – テキストボックス

ライン探索の許容範囲を指示します。

MAXBIS – テキストボックス

各荷重増分に許可される二分法の最大数を指示します。

MAXR – テキストボックス

初期値に対する調整された弧長増分の最大比率を指示します。

RTOLB – テキストボックス

二分法をアクティブにするために反復ごとに許可される増分回転の最大値（度単位）を指示します。

MINITER – テキストボックス

各増分の最小反復回数を指示します。

NON-LINEAR OUTPUT – ボタン

NLOUTダイアログを開きます。

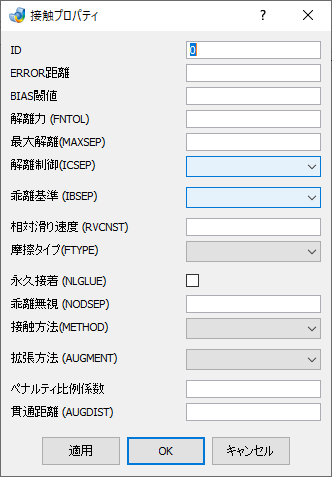

ID – テキストボックス

定義されたパラメーターが属するサブケース。 IDがゼロの場合、パラメーターはすべてのサブケースに属します。

ERROR距離 – テキストボックス

ノードがボディに接触していると見なされる距離。

BIAS閾値 – テキストボックス

接触許容バイアス係数、IGLUE = 0の場合のデフォルト= 0.9。

解離力(FNTOL) – テキストボックス

それを超えると節点が物体から分離する分離力（または、分離がIBSEPによって決定される応力によって制御される場合は応力）。

最大解離(MAXSEP) – テキストボックス

各増分で許可される分離の最大数。

解離制御(ICSEP) – プルダウンメニュー

分離を制御するためのフラグ。 セグメント間の接触には使用されません。

0.現在の増分

作成中

1.前の増分

作成中

2.チャタリング防止

作成中

3.1と2の効果

作成中

乖離基準(IBSEP) – プルダウンメニュー

応力または力に基づく分離のフラグ。

0.節点力

作成中

1.絶対節点応力

作成中

2.外挿絶対節点応力

作成中

3.相対節点応力

作成中

4.外挿相対節点応力

作成中

相対滑り速度(RVCNST) – テキストボックス

バイリニア摩擦モデルの場合、RVCNSTがスリップのしきい値です。

摩擦タイプ(FTYPE) – プルダウンメニュー

摩擦タイプを選択します。

0.なし

作成中

6.バイリニアクーロン

作成中

7.バイリニアせん断

作成中

永久接着(NGLUE) – チェックボックス

IGLUE> 0の場合、すべてのサブケースとすべてのステップのすべてのSLAVEエントリに、小さな回転条件での永久接着接触が使用されます。

乖離無視(NODSEP) – テキストボックス

すでに接触して分離されているグリッドについては、接触中の分離チェックをスキップします。

接触方法(METHOD) – プルダウンメニュー

NODESURFノードからセグメントへの連絡先、SEGTOSEGセグメントからセグメントへの連絡先。

3D

作成中

微小すべりセグメント

作成中

拡張方法(AUGMENT) – プルダウンメニュー

セグメント間の接触分析で使用される増強方法。

0.なし

作成中

1.定常および1次ラグランジュ

作成中

2.定常ラグランジュ

作成中

3.1時ラグランジュ

作成中

ペナルティ比例係数 – テキストボックス

増強されたラグランジュペナルティ係数。

貫通距離(AUGDIST) – テキストボックス

それを超えると拡張が適用される貫通距離。セグメント間接触アルゴリズムでのみ使用されます。

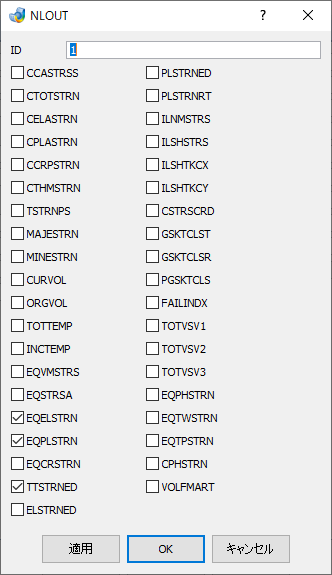

CCASTRSS – チェックボックス

コーシー応力の成分。

CTOTSTRN – チェックボックス

全ひずみの成分。

CELASTRN – チェックボックス

弾性ひずみのコンポーネント。

CPLASTRN – チェックボックス

塑性ひずみのコンポーネント。

CCRPSTRN – チェックボックス

クリープひずみのコンポーネント。

CTHMSTRN – チェックボックス

熱ひずみの成分。

TSTRNPR – チェックボックス

平面応力の厚さひずみ。

MAJESTRN – チェックボックス

大ひずみ。

MINESTRN – チェックボックス

小ひずみ。

CURVOL – チェックボックス

現在のボリューム。

ORGVOL – チェックボックス

オリジナルボリューム。

TOTTEMP – チェックボックス

全温度。

INCTEMP – チェックボックス

増分温度。

EQVMSTRS – チェックボックス

フォンミーゼス応力同等。

EQSTRSA – チェックボックス

フォンミーゼス応力同等。

EQELSTRN – チェックボックス

弾性ひずみ同等。

EQCRSTRN – チェックボックス

クリープひずみ同等。

TTSTRNED – チェックボックス

総ひずみエネルギー密度。

ELSTRNED – チェックボックス

弾性ひずみエネルギー密度。

PLSTRNED – チェックボックス

塑性ひずみエネルギー密度。

PLSTRNRT – チェックボックス

塑性ひずみ速度。

ILNMSTRS – チェックボックス

層間法線応力。

ILSHSTRS – チェックボックス

層間せん断応力。

ILSHTKCX – チェックボックス

厚い複合シェルの層間せん断応力のX成分。

ILSHTKCY – チェックボックス

厚い複合シェルの層間せん断応力のY成分。

CSTRSCRD – チェックボックス

ストレス優先システムのコンポーネント。

GSKTCLST – チェックボックス

ガスケット圧力。

GSKTCLSR – チェックボックス

ガスケットの閉鎖。

PGSKTCLS – チェックボックス

プラスチックガスケットの閉鎖。

FAILINDX – チェックボックス

故障指数（％）。

TOTVSV1 – チェックボックス

最初の状態変数の合計値。

TOTVSV2 – チェックボックス

2番目の状態変数の合計値。

TOTVSV3 – チェックボックス

第3状態変数の合計値。

EQPHSTRN – チェックボックス

等価相変態ひずみ。

EQTWSTRN – チェックボックス

同等のツインひずみ。

EQTPSTRN – チェックボックス

同等のTRIPひずみ75。

CPHSTRN – チェックボックス

相変態ひずみテンソル。

VOLFMART – チェックボックス

マルテンサイトの体積破壊。

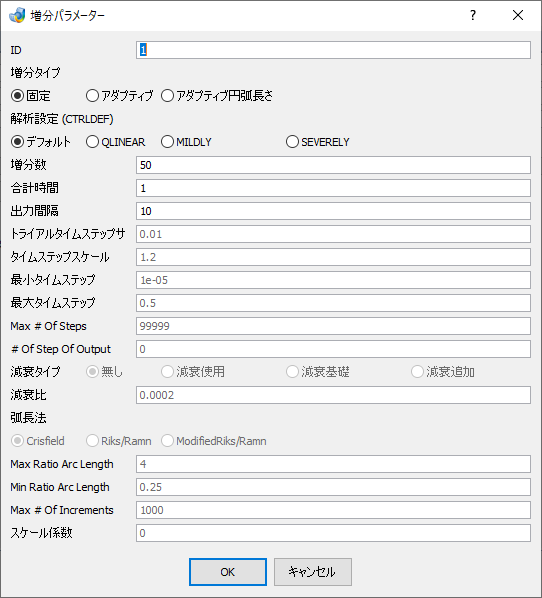

ID – テキストボックス

IDを入力します。

増分タイプ – ラジオボタングループ

固定

固定時間ステッピングを使用します。

アダプティブ

適応負荷ステッピング手順を使用する必要があることを示します。

アダプティブ円弧長さ

弧長荷重ステッピング手順を使用することを示します。

解析設定(CTRLDEL) – ラジオボタングループ

デフォルト

FIXED=50incで空白を指定します。

QLINEAR

FIXED=1incを指定します。

MILDLY

FIXED=10incを指定します。

SEVERELY

FIXED=50incを指定します。

増分数 – テキストボックス

固定時間ステッピングの増分数。

合計時間 – テキストボックス

荷重ケースの合計時間。

出力間隔 – テキストボックス

出力の間隔。 NO番目の増分はすべて出力用に保存されます。

トライアルステップサイズ – テキストボックス

総負荷ステップ時間の割合として定義される初期時間ステップ。

タイムステップスケール – テキストボックス

反復回数による時間ステップの増加の要因。

最小タイムステップ – テキストボックス

総負荷ステップ時間の割合として定義される最小時間ステップ。

最大タイムステップ – テキストボックス

総負荷ステップ時間の割合として定義される最大時間ステップ。

Max # Of Step – テキストボックス

現在の荷重ケースでの最大増分数。

# Of Step Output – テキストボックス

出力フラグ。

減衰タイプ – ラジオボタングループ

無し

減衰は考慮されていません。

減衰使用

人工減衰は常にオンになっています。

減衰基礎

人工減衰はオンになりません。 ただし、時間ステップは減衰エネルギーに基づいて4として調整されます。

減衰追加

タイムステップが最小値に達し、人工減衰がオンになったとき。

減衰比 – テキストボックス

減衰比。

弧長法 – ラジオボタングループ

「MECH」解析にのみ適用可能で、クリープ解析では無視されます。3つの利用可能な拘束タイプです。

Crisfield

作成中

Riks/Ramn

作成中

ModifiedRiks/Ramn

作成中

Max Ratio Arc Length – テキストボックス

適応弧長法の増分間の最大許容弧長調整比。

Min Ratio Arc Length – テキストボックス

適応弧長法の増分間の最大許容弧長調整比。

Max # of increments – テキストボックス

現在の荷重ケースでの最大増分数。

スケール係数 – テキストボックス

スケールファクター。
