【Jupiterコマンドリファレンス】解析 > SunShine > 固有値解析(SOL103)

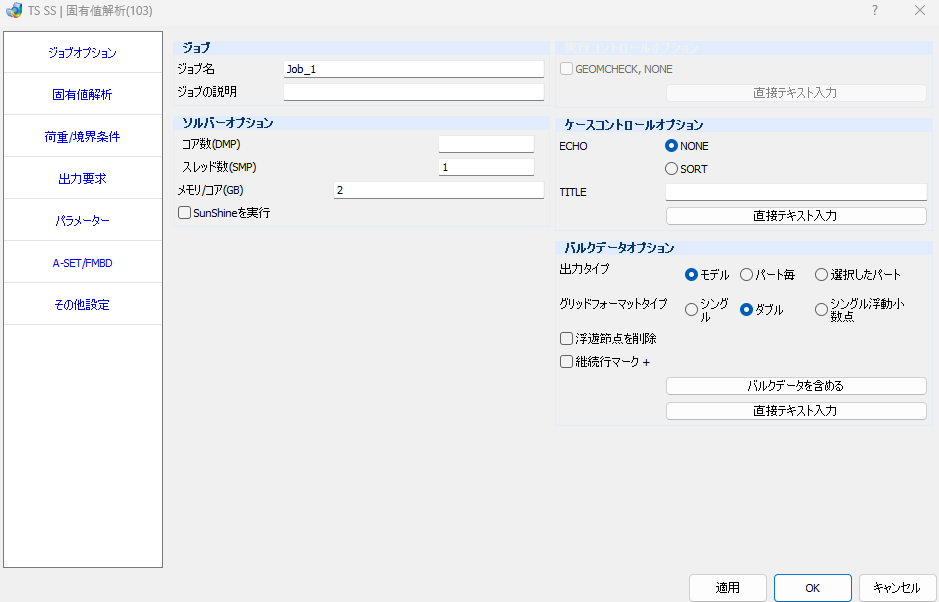

ジョブ

ジョブ名 – テキストボックス

ジョブ名を入力します。ツリーにこの名称で出力設定が保存されます。

ジョブの説明 – テキストボックス

ジョブの説明を入力します。

ソルバーオプション

コア数（DMP） – テキストボックス

解析で用いるコア数を指定します。

スレッド数(SMP) – テキストボックス

解析で用いるスレッド数を指定します。

メモリ/コア (GB) – テキストボックス

1コアあたりのメモリ割り当て量を定義します。

Sunshineを実行 – チェックボックス

ローカルマシン上のSunshineを実行します。

実行コントロールオプション

GEOMCHECK, NONE – チェックボックス

Sunshineでは未実装

直接テキスト入力 – ボタン

Sunshineでは未実装

ケースコントロールオプション

ECHO – ラジオボタングループ

バルクデータのエコー出力を定義します。

NONE

出力なし

SORT

ソート出力

TITLE – テキストボックス

プリント出力時のタイトルを定義します。

直接テキスト入力 – ボタン

ケースコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – グローバルケースコントロールダイアログが表示されます。

バルクデータオプション

出力タイプ- ラジオボタングループ

バルクデータの出力方式を選択します。

モデル

一つのbdfファイルにすべて出力します。

パート毎

パート毎に出力します。分かれたパートはINCLUDE分にて挿入されます。

選択したパート

選択したパートのみ一つのbdfファイルにまとめて出力します。

グリッドフォーマットタイプ- ラジオボタングループ

GRIDカードの出力フォーマットを変更します。

シングル

スモールフィールドフォーマット出力

ダブル

ラージフィールドフォーマット出力

シングル浮動小数点

指数不使用のスモールフィールドフォーマット出力

浮遊節点を削除 – チェックボックス

データ出力時に浮遊節点を削除します。

継続行マーク – チェックボックス

データ出力時に継続ポインタ+を出力します。

バルクデータを含める – ボタン

クリックするとファイル選択ダイアログが表示されます。選択したバルクデータファイルを挿入します。

直接テキスト入力 – ボタン

エグゼクティブコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。

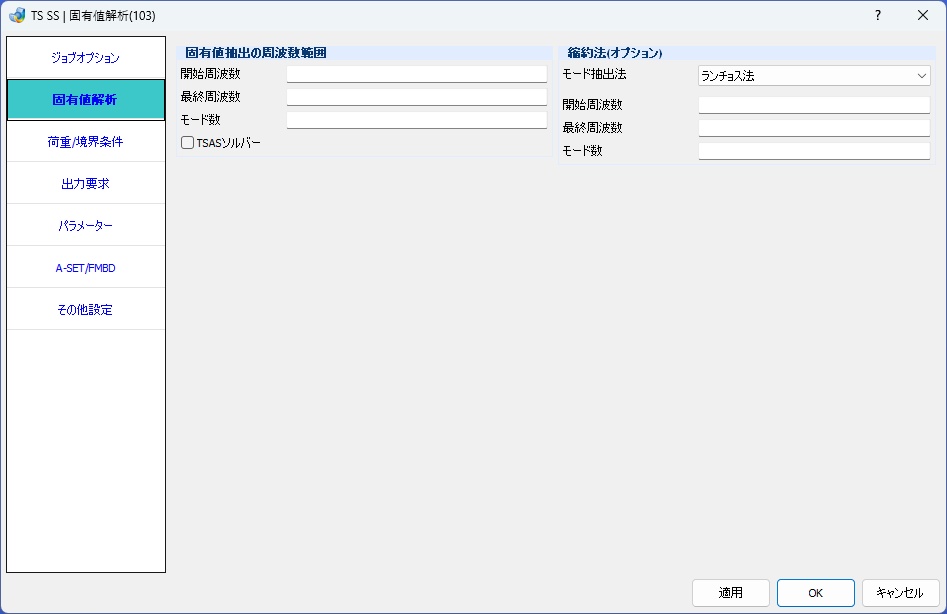

固有値抽出の周波数範囲

固有値抽出の周波数範囲、モードの数を定義します。

開始周波数 – テキストボックス

開始周波数を指定します。

最終周波数 – テキストボックス

終了周波数を指定します。

モード数 – テキストボックス

求解モード数を指定します。

TSASソルバー – チェックボックス

チェックを入れるとTSASソルバーを固有値計算に使用します。カットオフ値入力欄が表示されます。何も入力しない場合は5.5がソルバー内部で使用されます。この値は計算精度とパフォーマンスに影響し、高い数値を入れると計算精度は向上しますが、計算時間が多くなります。

縮約法(オプション)

TSAS縮退のための周波範囲、モードの数を定義します。

モード抽出法 – プルダウンメニュー

モード抽出法を選択します。現在はランチョス法のみとなっております。

開始周波数 – テキストボックス

開始周波数を指定します。

最終周波数 – テキストボックス

終了周波数を指定します。

モード数 – テキストボックス

求解モード数を指定します。

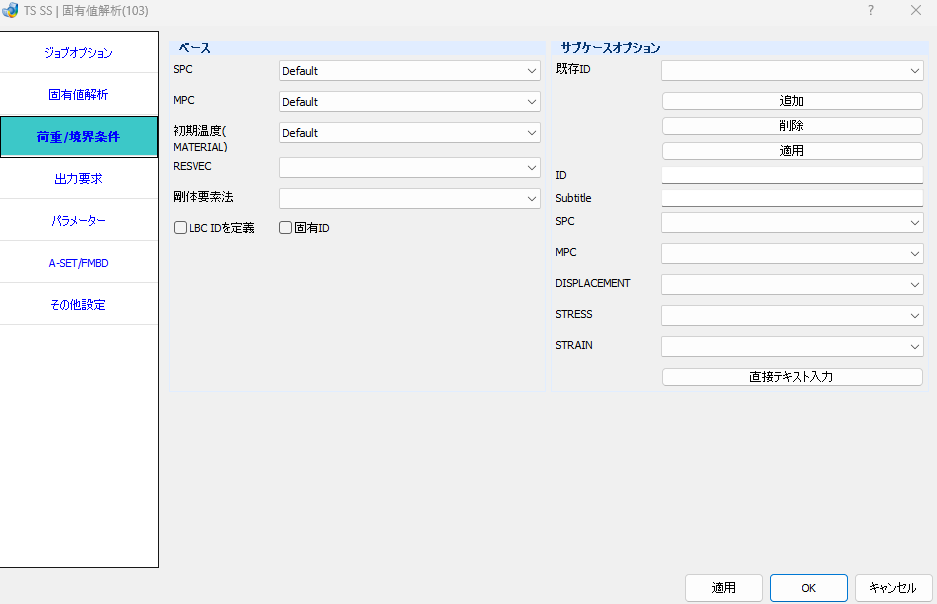

ベース

SUBCASE指定の上に定義する解析全体に作用する境界条件を定義します。各境界条件で使用する境界条件ケースを指定します。Defaultには全ての境界条件が含まれます。

SPC – プルダウンメニュー

拘束ケースを指定します。Default以外の荷重ケースを選択するには事前にユーザで荷重ケースを用意する必要があります。

MPC – プルダウンメニュー

多点拘束ケースを指定します。Default以外の荷重ケースを選択するには事前にユーザで荷重ケースを用意する必要があります。

初期温度(MATERIAL) – プルダウンメニュー

初期温度ケースを指定します。Default以外の荷重ケースを選択するには事前にユーザで荷重ケースを用意する必要があります。

RESVEC – プルダウンメニュー

残留ベクトルの考慮をするかどうかを選択します。YESは考慮し、NOは考慮しません。特に選択しない場合はソルバー内部でNOが選択されます。（SOL103のみ,）

剛体要素法 – プルダウンメニュー

剛体要素（RBE2,RBE3,MPC）の除去、増大に関する手法です。ブランク（デフォルト）,LINEAR , LAGRANから選択します。

LBC IDを定義 – チェックボックス

荷重、拘束、多点拘束の識別IDを指定します。

固有ID – チェックボックス

荷重、拘束、多点拘束でそれぞれ固有のIDが自動指定されます。

サブケースオプション

SUBCASEを定義します。各SUBCASEで使用する境界条件ケースを指定します。

既存 ID – プルダウンメニュー

既存SUBCASE IDを指定します。

追加 – ボタン

新規SUBCASEの追加

削除 – ボタン

既存SUBCASEの削除

適用 – ボタン

既存SUBCASEの更新

ID – テキストボックス

SUBCASE IDを指定します。

Subtitle – テキストボックス

プリント出力時のタイトルを入力します。

SPC – プルダウンメニュー

拘束ケースを指定します。

MPC – プルダウンメニュー

多点拘束ケースを指定します。

DISPLACEMENT – プルダウンメニュー

変位出力要求を指定します。なし(default)もしくはすべてを選択します。

STRESS – プルダウンメニュー

要素応力出力要求を指定します。なし(default)もしくはすべてを選択します。

STRAIN – プルダウンメニュー

ひずみ出力要求を指定します。なし(default)もしくはすべてを選択します。

直接テキスト入力 – ボタン

SUBCASEにデータカードを直接入力します。ボタンをクリックすると任意テキスト – サブケースダイアログが表示されます

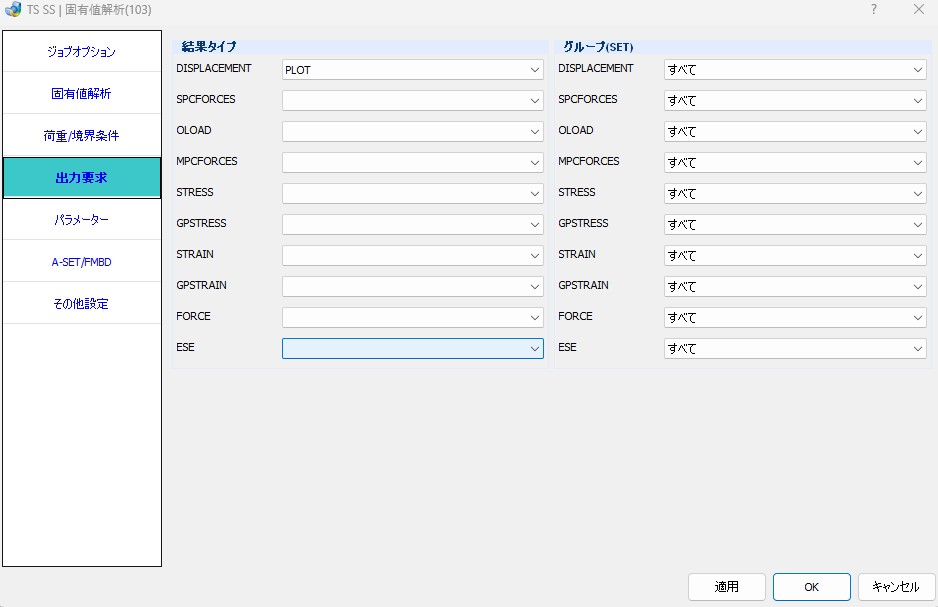

結果タイプ

出力要求を指定します。

Note

各プルダウンメニューでは以下の項目を選択します

• PLOT: op2出力
• PRINT: f06出力
• PLOT&PRINT: op2およびf06出力
• ブランク: 未出力

DISPLACEMENT – プルダウンメニュー

変位出力要求を指定します。

SPCFORCES – プルダウンメニュー

単点拘束力出力要求を指定します。

OLOAD – プルダウンメニュー

作用荷重出力要求を指定します。

MPCFORCES – プルダウンメニュー

多点拘束力出力要求を指定します。

STRESS – プルダウンメニュー

要素応力出力要求を指定します。

GPSTRESS – プルダウンメニュー

節点応力出力要求を指定します。

STRAIN – プルダウンメニュー

要素ひずみ出力要求を指定します。

GPSTRAIN – プルダウンメニュー

節点ひずみ出力要求を指定します。

FORCE – プルダウンメニュー

要素力出力要求を指定します。

ESE – プルダウンメニュー

要素ひずみエネルギー出力要求を指定します。

グループ(SET)

結果出力する範囲を要素、節点グループ(セット)を指定して制限します。

Note

各プルダウンメニューでは以下の項目を選択します

• すべて: 全要素、全節点に対して出力
• グループ: 指定グループ内の要素、節点に対して出力(グループは事前にユーザが作成する必要があります)

DISPLACEMENT – プルダウンメニュー

変位出力要求に対して出力範囲を指定します。

SPCFORCES – プルダウンメニュー

単点拘束力出力要求に対して出力範囲を指定します。

OLOAD – プルダウンメニュー

作用荷重出力要求に対して出力範囲を指定します。

MPCFORCES – プルダウンメニュー

多点拘束力出力要求に対して出力範囲を指定します。

STRESS – プルダウンメニュー

要素応力出力要求に対して出力範囲を指定します。

GPSTRESS – プルダウンメニュー

節点応力出力要求に対して出力範囲を指定します。

STRAIN – プルダウンメニュー

要素ひずみ出力要求に対して出力範囲を指定します。

GPSTRAIN – プルダウンメニュー

節点ひずみ出力要求に対して出力範囲を指定します。

FORCE – プルダウンメニュー

要素力出力要求に対して出力範囲を指定します。

ESE – プルダウンメニュー

要素ひずみエネルギー出力要求に対して出力範囲を指定します。

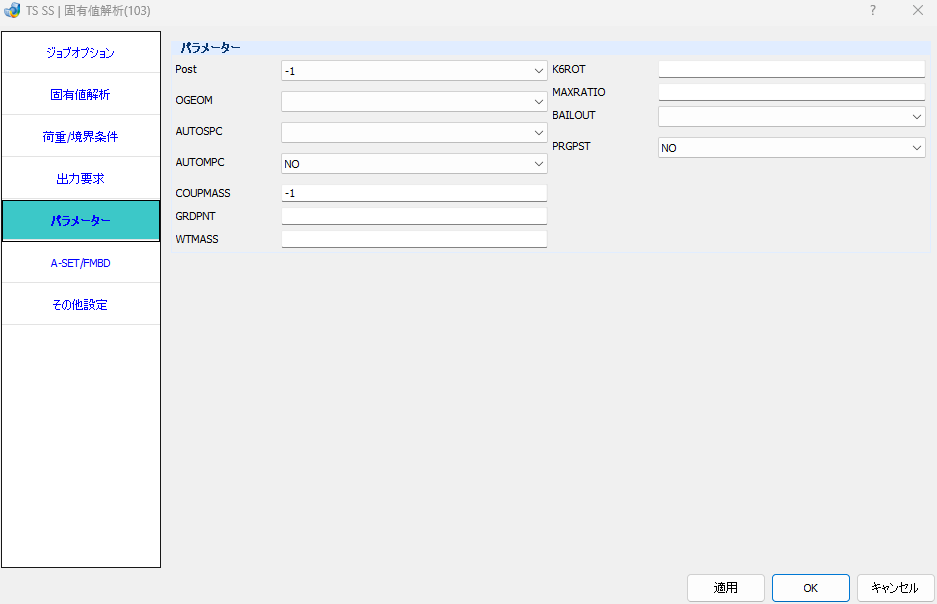

パラメーター

パラメータを定義します。解析の計算内部で使用されるパラメータで、結果に影響します。

POST – プルダウンメニュー

ポスト処理用結果ファイルの出力タイプを指定します。現在使用可能なパラメータは-1のみとなります。

-1

op2(Patran向け)出力

OGEOM – プルダウンメニュー

OP2への形状出力を制御します。

YES

形状出力あり

NO

形状出力なし

AUTOSPC – プルダウンメニュー

剛性特異性の自動拘束を制御します。

YES

自動拘束あり

NO

自動拘束なし

AUTOMPC – プルダウンメニュー

YESが選択された場合は、バルク・データ定義のMPCまたはRIGIDエレメント・カード（RBE2またはRBE3）で指定された自由度設定が使用されるのではなく、自動的に選択されます。デフォルトはNOとなります。

GRDPNT – テキストボックス

重量情報出力を制御します。

WTMASS – テキストボックス

質量補正係数を定義します。

K6ROT – テキストボックス

シェル要素法線回転剛性に対する付加係数を定義します。

MAXRATIO – テキストボックス

マトリクス擬似特異判定比率を定義します。

BAILOUT – プルダウンメニュー

擬似特異性に対する実行を制御します。

0

継続実行

-1

終了

PRGPST – プルダウンメニュー

特異性サマリーテーブルのプリント出力を制御します。

YES

出力あり

NO

出力なし

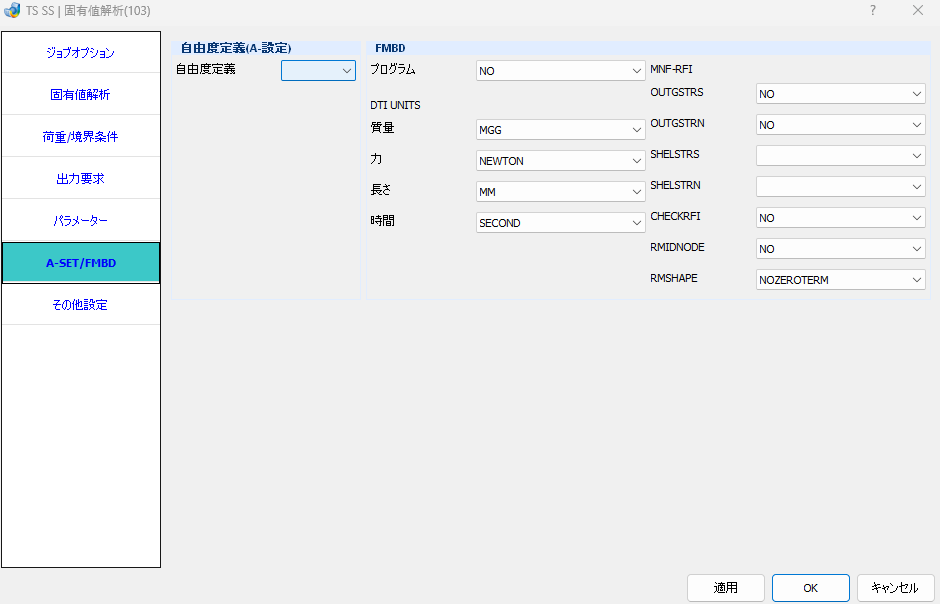

自由度定義(A-設定)

弾性体ファイルを生成するための設定をします。

自由度定義- プルダウンメニュー

定義されているDOF Set (a-set)を選択します。DOF Setはユーザが事前に作成しておく必要があります。

FMBD

機構構造連成解析用の弾性体ファイルの出力を制御します。

プログラム – プルダウンメニュー

機構解析ソフトウェアを指定します。RecurDyn , AVL-EXCITEに対応しています。本オプションの設定を変更し弾性体ファイルを生成する場合、変位と応力の結果データはOP2ファイルに出力されません。

• RecurDyn
• AVL EXCITE

DTI UNITS

単位系を指定します。

質量 – プルダウンメニュー

質量の単位を選択します。MGG , KG , LBM , SLUG ,GRM , OZM , KLBMから選択可能です。

力 – プルダウンメニュー

力の単位を選択します。NEWTON , LBF , KGF , OZF ,DYNE , KN , KLBFから選択可能です。

長さ – プルダウンメニュー

長さの単位を選択します。MM , LM , M , CM , MI , FT ,INから選択可能です。

時間 – プルダウンメニュー

時間の単位を選択します。SECOND, H , MIN , MSから選択可能です。

MNF-RFI

RFIファイル生成オプションを指定します。

OUTGSTRS – プルダウンメニュー

節点モーダル応力のop2ファイルへの出力を制御します。NOは出力なし、YESで出力します。

OUTGSTRN – プルダウンメニュー

節点モーダルひずみのop2ファイルへの出力を制御します。NOは出力なし、YESで出力します。

SHELSTRS – プルダウンメニュー

シェルモーダル応力の出力を制御します。ブランク(出力なし) , TOP(上面) , BOTTOM(底面) , MIDDLE(中間箇所) ,BOTH(両面)から選択可能です。

SHELSTRN – プルダウンメニュー

シェルモーダルひずみの出力を制御します。ブランク(出力なし) , TOP(上面) , BOTTOM(底面) , MIDDLE(中間箇所) ,BOTH(両面)から選択可能です。

CHECKRFI – プルダウンメニュー

デバッグ用テキストファイル出力を選択します。NOは出力なし、YESで出力します。

RMIDNODE – プルダウンメニュー

ファイルサイズ低減のために中間節点結果の省略を選択します。NOは省略しない、YESで省略となります。

RMSHAPE – プルダウンメニュー

回転モード形状におけるゼロ値の省略を選択します。NOZEROTERMは省略する。FULLは省略なしとなります。

EXBBODY – プルダウンメニュー

AVL EXB弾性体出力を制御します。

NO

AVL EXB弾性体を出力しません。

YES

AVL EXB弾性体を出力します。

DTI UNITS

単位系を指定します。

質量 – プルダウンメニュー

質量の単位を選択します。MGG , KG , LBM , SLUG ,GRM , OZM , KLBMから選択可能です。

力 – プルダウンメニュー

力の単位を選択します。NEWTON , LBF , KGF , OZF ,DYNE , KN , KLBFから選択可能です。

長さ – プルダウンメニュー

長さの単位を選択します。MM , LM , M , CM , MI , FT ,INから選択可能です。

時間 – プルダウンメニュー

時間の単位を選択します。SECOND, H , MIN , MSから選択可能です。

MASINVAR – プルダウンメニュー

質量不変量タイプを指定します。

FULL

全ての慣性不変量を計算します。

FIRST

一次慣性不変量のみを計算します。

NONE

慣性不変量を計算しません。

RECOVRYM – プルダウンメニュー

リカバリマトリクス出力を制御します。NOは出力なし、YESで出力します。

OUTGSTRS – プルダウンメニュー

節点モーダル応力のop2ファイルへの出力を制御します。NOは出力なし、YESで出力します。

OUTGSTRN – プルダウンメニュー

節点モーダルひずみのop2ファイルへの出力を制御します。NOは出力なし、YESで出力します。

V1ORTHO – テキストボックス

Craig-Bampton モードの下限周波数を指定します。

V2ORTHO – テキストボックス

Craig-Bampton モードの上限周波数を指定します。

MFFEXP – プルダウンメニュー

質量マトリクスの出力を制御します。NOは出力なし、YESで出力します。

NOD6 – プルダウンメニュー

要素剛性マトリクスと要素索引テーブルの出力を制御します。NOは出力なし、YESで出力します。

EXBONLY – プルダウンメニュー

EXCITEインターフェースのみ実行するかどうか指定します。NOはデータリカバリを実施します。YESはインターフェースのみ実行します。

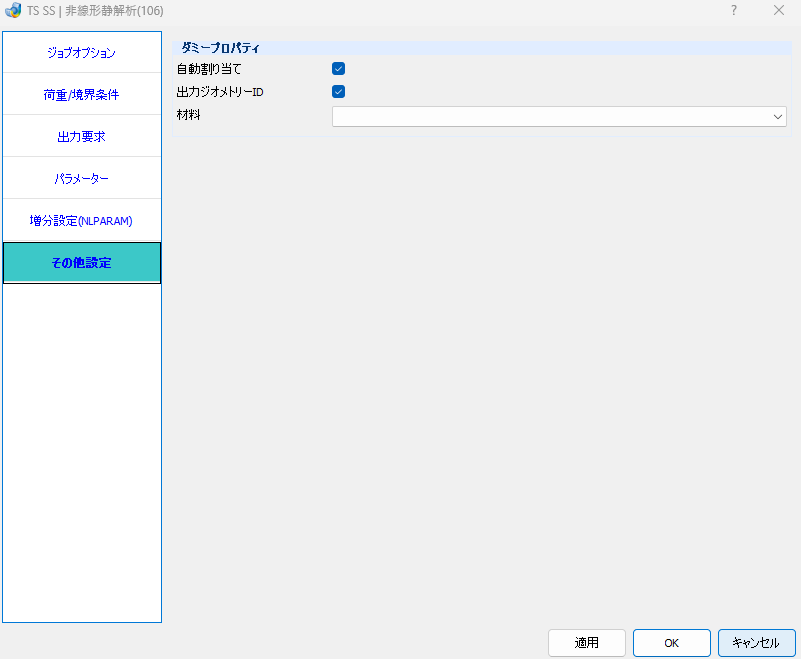

ダミープロパティ

ダミープロパティの設定を行います。

自動割り当て – チェックボックス

チェックを入れると、プロパティが割り当てられていないパートにダミープロパティを自動で割り当てます。

出力ジオメトリーID – チェックボックス

チェックを入れると、フェースID、エッジID、パートIDなどのエンティティIDが出力されます。

材料 – プルダウンメニュー

ダミープロパティを割り当てるパートの材料を指定します。材料コマンドのユーザーデータベースに登録済の材料が選択可能です。ユーザーデータベースに材料未登録の場合、登録済でもブランクを選択した場合はダミー材料を割り当てます。ダミー材料の場合、材料特性値は書かれない状態で出力されます。

セクションにデータカードを直接入力する機能用のダイアログです。図はバルクデータセクションのものですが、他の直接入力ダイアログも同様となります。

テキストボックス

任意のテキストを複数行入力可能なエリアです。

Clear – ボタン

テキストボックスの内容を消去します。

OK – ボタン

テキストボックスの内容を保存し、ダイアログを閉じます。

Cancel – ボタン

テキストボックスの内容を保存せずにダイアログを閉じます。
