【Jupiterコマンドリファレンス】解析 > SunShine > モーダル過渡応答解析(SOL112)

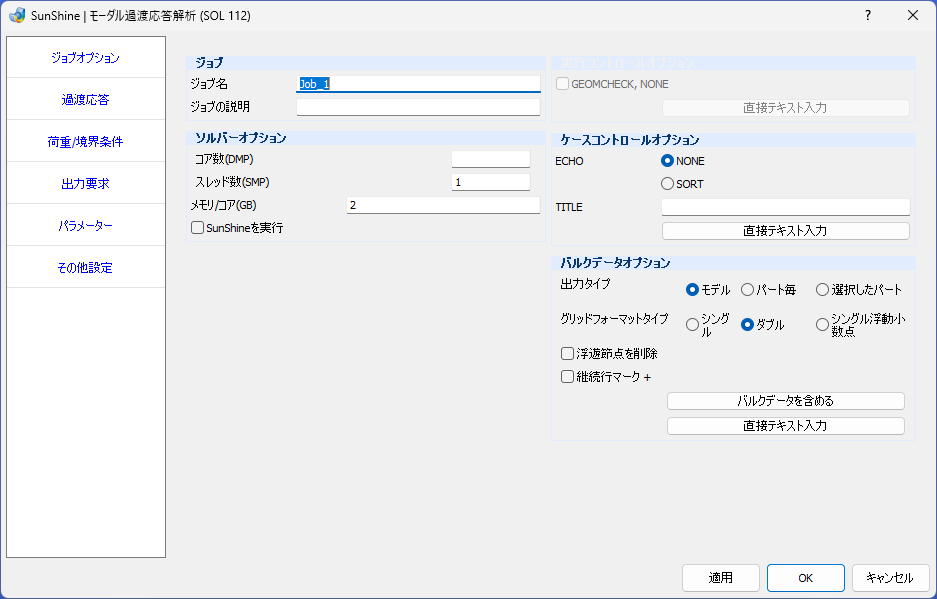

ジョブ名 – テキストボックス

ジョブ名を入力します。ツリーにこの名称で出力設定が保存されます。

ジョブの説明 – テキストボックス

ジョブの説明を入力します。

コア数(DMP) – テキストボックス

解析で用いるコア数を指定します。

スレッド数(SMP) – テキストボックス

解析で用いるスレッド数を指定します。

メモリ/コア – テキストボックス

1コアあたりのメモリ割り当て量を定義します。

Sunshineを実行 – チェックボックス

ローカルマシン上のSunshineを実行します。

出力タイプ- ラジオボタングループ

バルクデータの出力方式を選択します。

モデル

一つのbdfファイルにすべて出力します。

パート毎

パート毎に出力します。分かれたパートはINCLUDE分にて挿入されます。

選択したパート

選択したパートのみ一つのbdfファイルにまとめて出力します。

グリッドフォーマットタイプ- ラジオボタングループ

GRIDカードの出力フォーマットを変更します。

シングル

スモールフィールドフォーマット出力

ダブル

ラージフィールドフォーマット出力

シングル浮動小数点

指数不使用のスモールフィールドフォーマット出力

浮遊節点を削除 – チェックボックス

データ出力時に浮遊節点を削除します。

継続行マーク – チェックボックス

データ出力時に継続ポインタ+を出力します。

バルクデータを含める – ボタン

クリックするとファイル選択ダイアログが表示されます。選択したバルクデータファイルを挿入します。

直接テキスト入力 – ボタン

エグゼクティブコントロールセクションにデータカードを直接入力します。ボタンをクリックすると任意テキスト – 実行コントロールダイアログが表示されます。

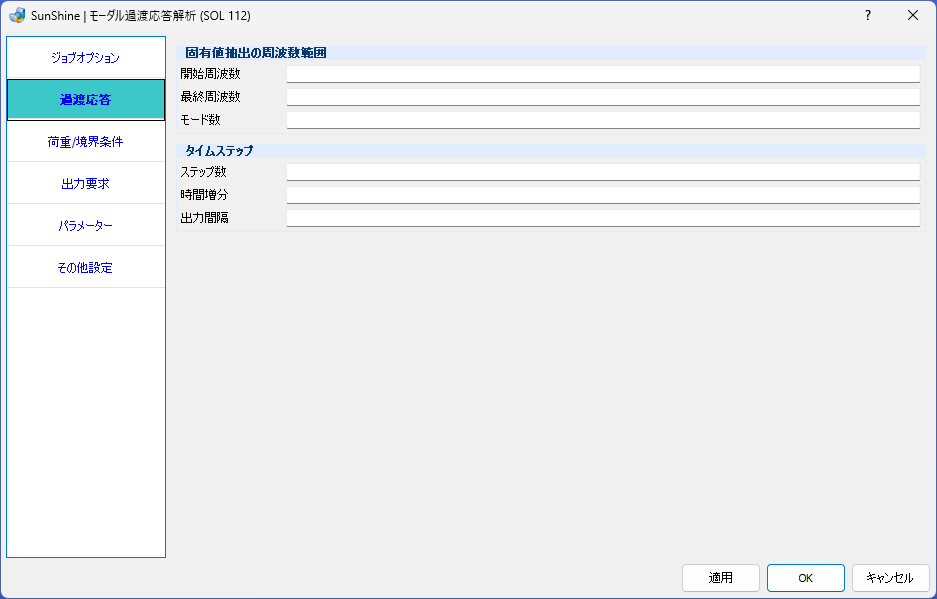

固有値抽出の周波数範囲、モード数を定義します。

開始周波数 – テキストボックス

固有値抽出範囲の開始周波数を指定します。

最終周波数 – テキストボックス

固有値抽出範囲の終了周波数を指定します。

モード数 – テキストボックス

求解根数を指定します。

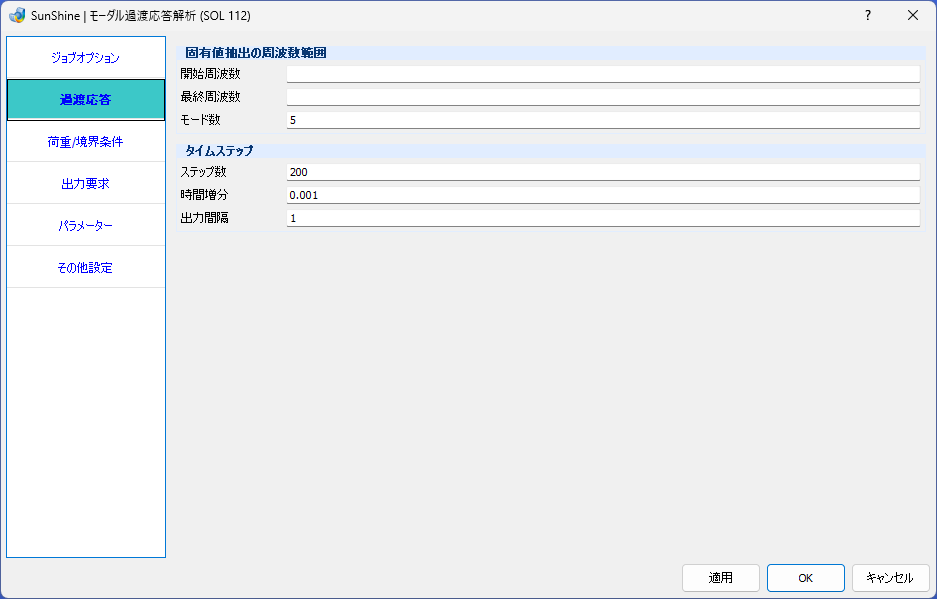

過渡時間ステップ設定を定義します。

ステップ数 – テキストボックス

時間ステップ数を指定します。

時間増分 – テキストボックス

時間増分を指定します。

出力間隔 – テキストボックス

出力間隔を指定します。

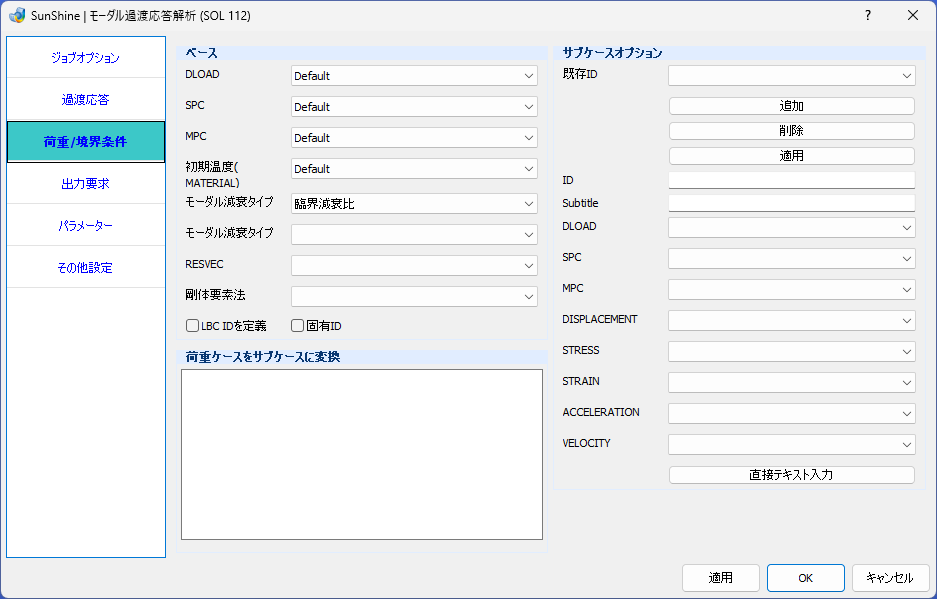

サブケース指定の上に定義する解析全体に作用する境界条件を定義します。各境界条件で使用する境界条件ケースを指定します。デフォルトには全ての境界条件が含まれます。

LOAD – プルダウンメニュー

荷重ケースを指定します。

SPC – プルダウンメニュー

拘束ケースを指定します。

MPC – プルダウンメニュー

多点拘束ケースを指定します。

初期温度(MATERIAL) – プルダウンメニュー

温度依存材料の温度セットを指定します。

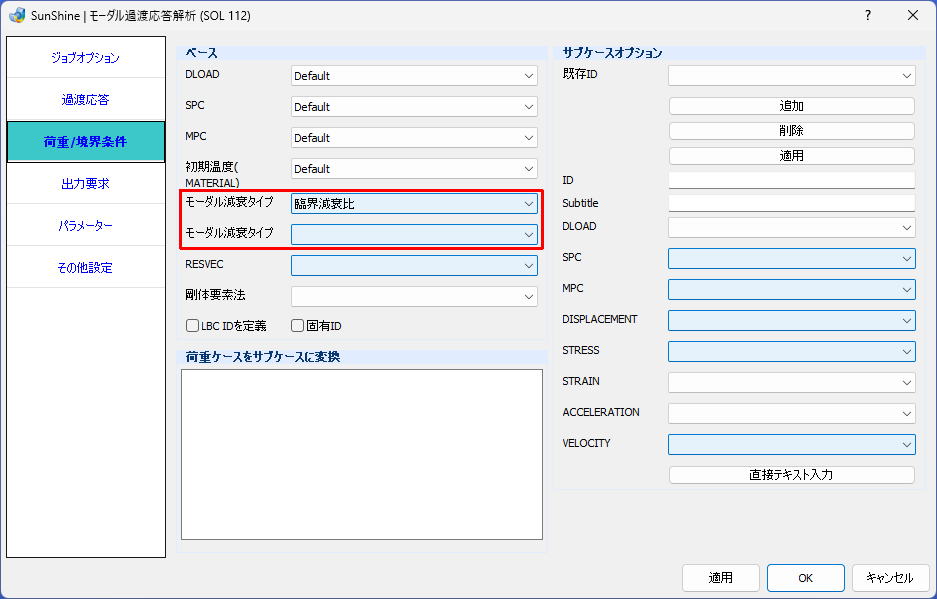

モーダル減衰タイプ – プルダウンメニュー

モーダル減衰のタイプを選択します。

臨界減衰比

臨界減衰比 CRIT

構造減衰

等価粘性減衰 G

Q値

増幅率 Q

モーダル減衰テーブル – プルダウンメニュー

モーダル減衰のテーブルを選択します。

RESVEC – プルダウンメニュー

レジデュアルベクトルの考慮を制御します。

YES

考慮

NO

未考慮

剛体要素法 – プルダウンメニュー

剛体要素の処理方法を選択します。

LINEAR

線形消去法を指定します。

LAGRAN

ラグランジェ乗数法を指定します。

LBC IDを定義 – チェックボックス

荷重、拘束、多点拘束の識別IDを指定します。

固有ID – チェックボックス

荷重、拘束、多点拘束でそれぞれ固有のIDが自動指定されます。

SUBCASEを定義します。各SUBCASEで使用する境界条件ケースを指定します。

既存 ID – プルダウンメニュー

既存SUBCASE IDを指定します。

追加 – ボタン

新規SUBCASEの追加

削除 – ボタン

既存SUBCASEの削除

適用 – ボタン

既存SUBCASEの更新

ID – テキストボックス

SUBCASE IDを指定します。

Subtitle – テキストボックス

プリント出力時のタイトルを入力します。

DLOAD – プルダウンメニュー

動荷重ケースを指定します。

SPC – プルダウンメニュー

拘束ケースを指定します。

MPC – プルダウンメニュー

多点拘束ケースを指定します。

DISPLACEMENT – プルダウンメニュー

変位出力要求を指定します。

STRESS – プルダウンメニュー

要素応力出力要求を指定します。

STRAIN – プルダウンメニュー

要素ひずみ出力要求を指定します。

ACCELERATION – プルダウンメニュー

加速度出力要求を指定します。

VELOCITY – プルダウンメニュー

速度出力要求を指定します。

直接テキスト入力 – ボタン

SUBCASEにデータカードを直接入力します。ボタンをクリックすると任意テキスト – サブケースダイアログが表示されます

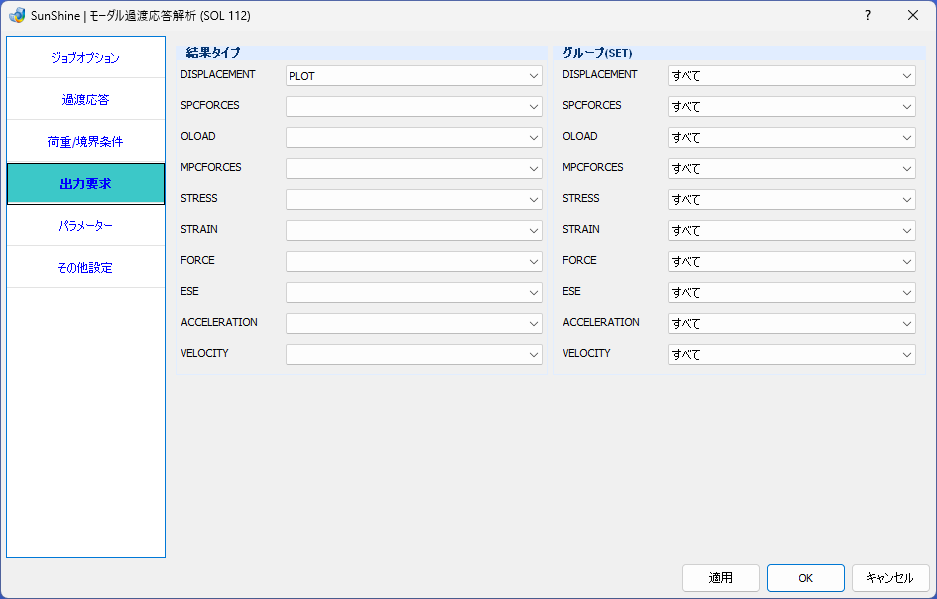

出力要求を指定します。

DISPLACEMENT – プルダウンメニュー

変位出力要求を指定します。

SPCFORCES – プルダウンメニュー

単点拘束力出力要求を指定します。

OLOAD – プルダウンメニュー

作用荷重出力要求を指定します。

MPCFORCES – プルダウンメニュー

多点拘束力出力要求を指定します。

STRESS – プルダウンメニュー

要素応力出力要求を指定します。

STRAIN – プルダウンメニュー

要素応力出力要求を指定します。

FORCE – プルダウンメニュー

要素力出力要求を指定します。

ESE – プルダウンメニュー

要素応力エネルギー出力要求を指定します。

ACCELERATION – プルダウンメニュー

加速度出力要求を指定します。

VELOCITY – プルダウンメニュー

速度出力要求を指定します。

結果出力する範囲を要素、節点グループ(セット)を指定して制限します。

DISPLACEMENT – プルダウンメニュー

変位出力要求に対して出力範囲を指定します。

SPCFORCES – プルダウンメニュー

単点拘束力出力要求に対して出力範囲を指定します。

OLOAD – プルダウンメニュー

作用荷重出力要求に対して出力範囲を指定します。

MPCFORCES – プルダウンメニュー

多点拘束力出力要求に対して出力範囲を指定します。

STRESS – プルダウンメニュー

要素応力出力要求に対して出力範囲を指定します。

STRAIN – プルダウンメニュー

要素応力出力要求に対して出力範囲を指定します。

FORCE – プルダウンメニュー

要素力出力要求に対して出力範囲を指定します。

ESE – プルダウンメニュー

要素応力エネルギー出力要求に対して出力範囲を指定します。

ACCELERATION – プルダウンメニュー

加速度出力要求に対して出力範囲を指定します。

VELOCITY – プルダウンメニュー

速度出力要求に対して出力範囲を指定します。

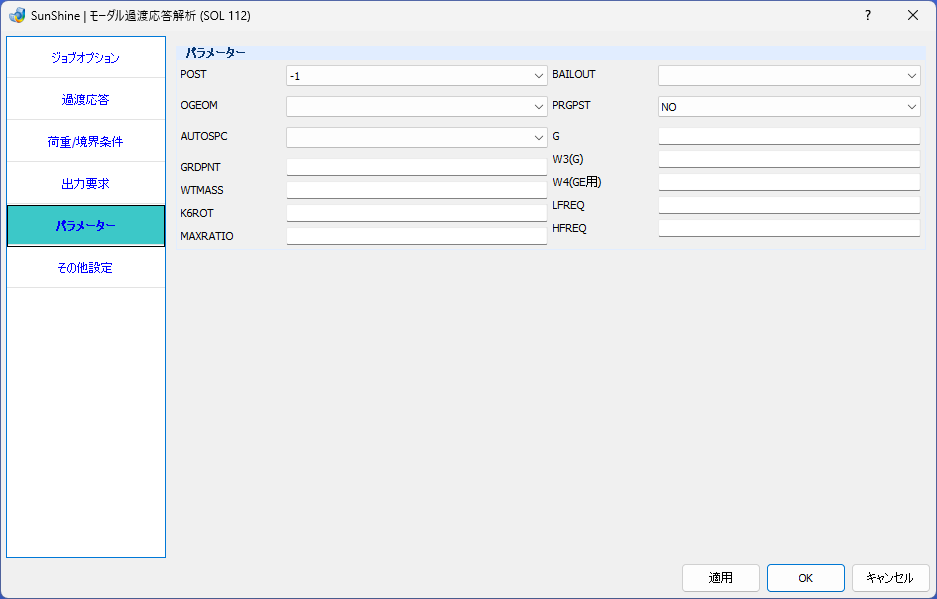

パラメータを定義します。

POST – プルダウンメニュー

ポスト処理用結果ファイルの出力タイプを指定します。

-1

op2(Patran向け)出力

OGEOM – プルダウンメニュー

OP2への形状出力を制御します。

YES

形状出力あり

NO

形状出力なし

AUTOSPC – プルダウンメニュー

剛性特異性の自動拘束を制御します。

YES

自動拘束

NO

自動拘束なし

GRDPNT – テキストボックス

重量情報出力を制御します。

WTMASS – テキストボックス

質量補正係数定義します。

K6ROT – テキストボックス

シェル要素法線回転剛性に対する付加係数を定義します。

MAXRATIO – テキストボックス

マトリクス擬似特異判定比率を定義します。

BAILOUT – プルダウンメニュー

擬似特異性に対する実行を制御します。

0

継続実行

-1

終了

PRGPST – プルダウンメニュー

特異性サマリーテーブルのプリント出力を制御します。

YES

出力あり

NO

出力なし

G – テキストボックス

構造減衰係数を定義します。

W3(G) – テキストボックス

全体構造減衰を等価粘性減衰に変換する角周波数(rad/sec)を定義します。

W4(GE用) – テキストボックス

要素構造減衰を等価粘性減衰に変換する角周波数(rad/sec)を定義します。

LFREQ – テキストボックス

モーダル法で使用するモードの下限固有周波数を定義します。

HFREQ – テキストボックス

モーダル法で使用するモードの上限固有周波数を定義します。

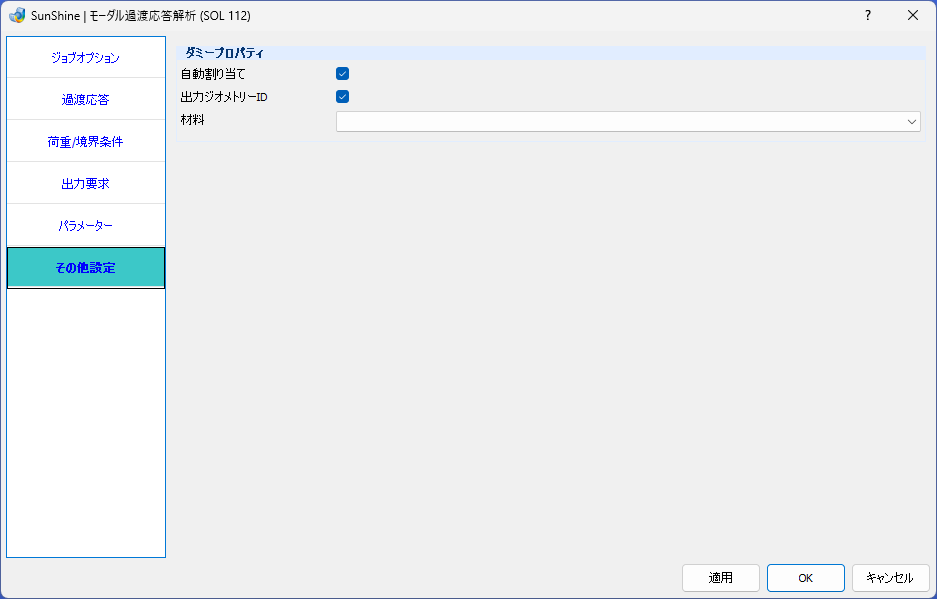

ダミープロパティの設定を行います。

自動割り当て – チェックボックス

チェックを入れると、プロパティが割り当てられていないパートにダミープロパティを自動で割り当てます。

出力ジオメトリーID – チェックボックス

チェックを入れると、フェースID、エッジID、パートIDなどのエンティティIDが出力されます。

材料 – プルダウンメニュー

ダミープロパティを割り当てるパートの材料を指定します。材料コマンドのユーザーデータベースに登録済の材料が選択可能です。ユーザーデータベースに材料未登録の場合、登録済でもブランクを選択した場合はダミー材料を割り当てます。ダミー材料の場合、材料特性値は書かれない状態で出力されます。
