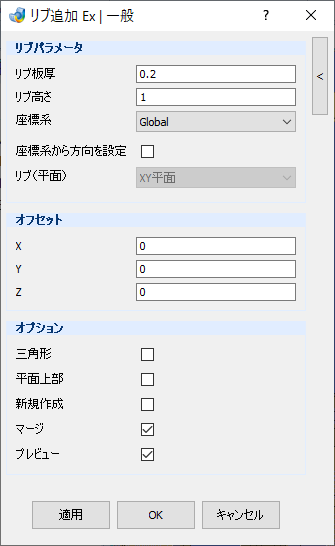

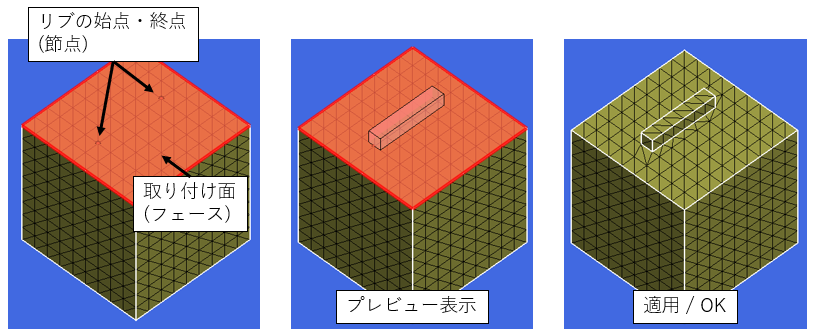

【Jupiterコマンドリファレンス】リブ追加Ex > 一般

リブ板厚 – テキストボックス

リブの幅を設定します。

リブ高さ – テキストボックス

リブ取り付け面からのリブの高さを設定します。

座標系 – プルダウンメニュー

リブ取り付けの際に参照する座標系を指定します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

座標系から方向を指定 – チェックボックス

リブの方向を、座標系で指定した座標軸で指定される座標平面方向に揃えます。

リブ(平面) – プルダウンメニュー

座標平面を指定します。

XY平面

リブをXY平面方向に揃えます。

YZ平面

リブをYZ平面方向に揃えます。

XZ平面

リブをZX平面方向に揃えます。

リブ作成位置を指定方向にオフセットします。

X – テキストボックス

X方向の移動量

Y – テキストボックス

Y方向の移動量

Z – テキストボックス

Z方向の移動量

その他の作成オプション・プレビューの設定を行います。

三角形 – チェックボックス

リブを、始点側が高い三角リブとして作成します。

平面上部 – チェックボックス

リブ取り付け面が曲面の場合でも、リブトップを平面にします。

新規作成 – チェックボックス

リブを新規パートとして作成します。

マージ – チェックボックス

リブと取り付けパートをマージします。

プレビュー – チェックボックス

プレビューの表示をON/OFFします。
