本コマンドの目的・用途
円筒面を含む円筒ボディの内側にオフセットした円筒面を作成します。
コマンドの場所
- 日本語環境：アッセンブル > レイヤー作成 > 円筒面レイヤー
- 英語環境：Geometry > Assemble > Generate Layer > Cylinder Layer
GUI
項目の説明
- 円筒面レイヤー
-
延長したいエッジを含むフェースと長さを決める節点を選択します。エッジは円筒面の法線方向に選択した節点位置まで延長されます。
操作手順
STEP
オフセットライン作成

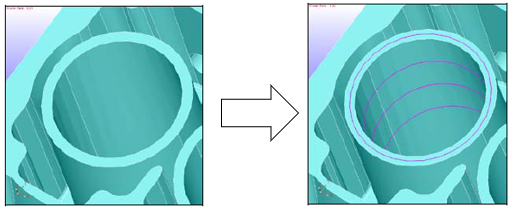

インプリントエッジでオフセットラインを作成します。
STEP
フェースと節点の選択
延長したいエッジを含むフェースと長さを決める節点を選択し、適用またはOKボタンを押します。
STEP
作成フェースの確認

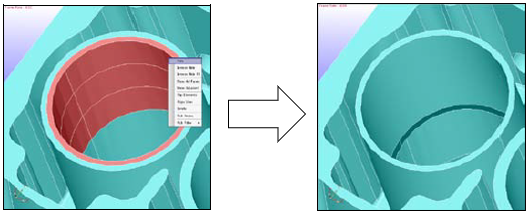

内側のフェースを選択し、マウス右クリックメニューの非表示を選択すると、内部にフェースが作成されたことが確認できます。
