【Jupiterコマンドリファレンス】バー要素/はり要素

事前にバー要素もしくは、はり要素の要素プロパティを作成しておきます。

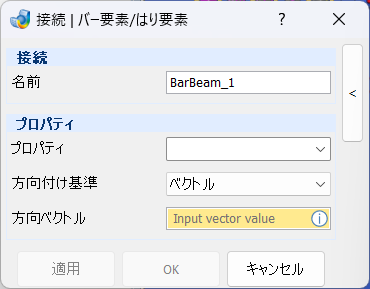

接続 > 詳細 > バー要素/はり要素でコマンド起動し、バー(はり)要素を作成する2節点を選択します。

事前に作成したプロパティを選択し、方向ベクトルを指定します。
例) ベクトルで(1., 0., 1.)

適用/OKボタンをクリックします。

バー要素断面特性をNastran Libなど形状指定している場合、ビューオプションツールバーのバー表示ボタンを有効化することで、1D要素を疑似的に3D要素として表示できます。方向ベクトルが正しく意図した方向になっているかの判断に使用します。

STEP3で指定する方向ベクトルは事前に作成したプロパティ内の方向ベクトルと異なっていても問題ありません。バー要素作成後、プロパティ > プロパティツール > 要素に関連した情報 > バー, はり要素で最終的に使用される結合情報を確認でき、修正可能です。
