【Jupiterコマンドリファレンス】温度条件 > 表面対流 > 定数

対応製品

選択されたフェースまたは要素面に自然対流条件を定義します。

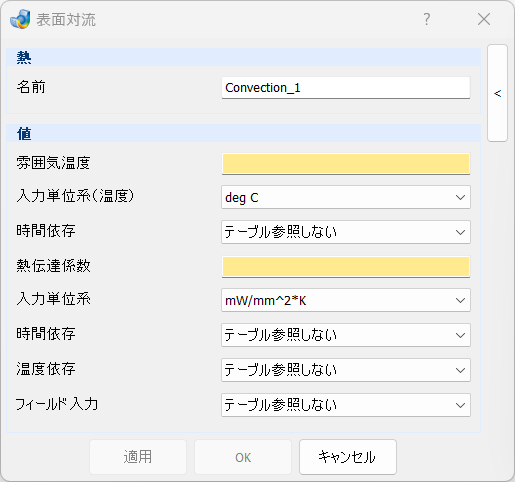

項目の説明

熱

値

雰囲気温度 – テキストボックス: 対流条件の外部環境温度を入力します。
入力単位系（温度） – プルダウンメニュー: 表示する温度の単位を指示します。[k], [deg C], [deg F]から選択可能です。
時間依存 – プルダウンメニュー: 外部温度の時刻歴テーブルID。
時間依存性がある場合には時刻歴テーブルを選択します。
熱伝達係数 – テキストボックス: 対流条件の熱伝達係数を入力します。
入力単位系 – プルダウンメニュー: 熱伝達係数の入力単位系を指定します。[mW/mm^2*K], [W/m^2*K], [miuW/mm^2*K], [kcal/mm^2*h*K], [lbf/ft*s*K], [lbf/in*s*K]から選択可能です。
時間依存 – プルダウンメニュー: 熱伝達係数の時刻歴テーブルID。
時間依存性がある場合には時刻歴テーブルを選択します。
温度依存 – プルダウンメニュー: 温度依存性がある場合には温度歴テーブルを選択します。
フィールド入力 – プルダウンメニュー: テーブルタイプ[ExtTemp_ConvCoeff_ElemID_FaceID]の要素面対象の対流テーブルを選択します。ADVCのみ対応しています。
