【Jupiterコマンドリファレンス】温度条件 > 表面対流 > シェル
目次
対応製品
本コマンドの目的・用途
選択されたフェースまたは要素面のシェル要素表面、裏面もしくは両面へ自由対流条件を定義します。
コマンドの場所
- 日本語環境：境界条件 > 温度条件 > 表面対流 > シェル
- 英語環境：Boundary > Thermal Conditions > Convection > Shell

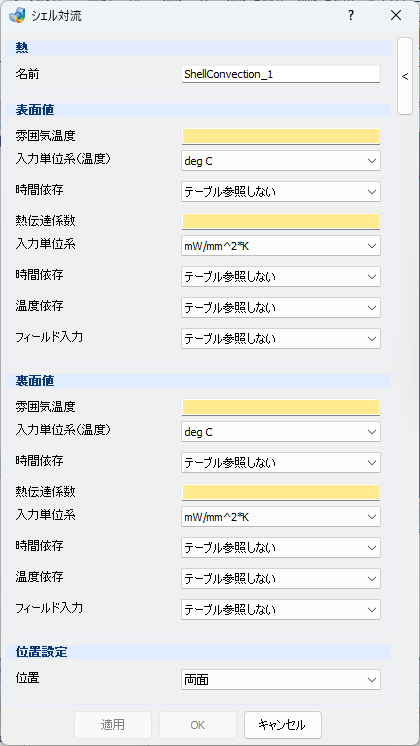

GUI
項目の説明
- 熱
-
- 名前 – テキストボックス
-
自然対流条件名を設定します。
下記は位置の選択によって表示が切り替わります。
- 表面値
-
シェル要素表面の対流条件を定義します。
-
- 雰囲気温度 – テキストボックス
-
対流条件の外部環境温度を入力します。
- 入力単位系（温度） – プルダウンメニュー
-
表示する温度の単位を指示します。[k], [deg C], [deg F]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 熱伝達係数 – テキストボックス
-
対流条件の熱伝達係数を入力します。
- 入力単位系 – プルダウンメニュー
-
熱伝達係数の入力単位系を指定します。[mW/mm^2*K], [W/m^2*K], [miuW/mm^2*K], [kcal/mm^2*h*K], [lbf/ft*s*K], [lbf/in*s*K]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 温度依存 – プルダウンメニュー
-
温度依存性がある場合には温度歴テーブルを選択します。
- フィールド入力 – プルダウンメニュー
-
テーブルタイプ[ExtTemp_ConvCoeff_ElemID_FaceID]の要素面対象の対流テーブルを選択します。ADVCのみ対応しています。
- 裏面値
-
シェル要素裏面の対流条件を定義します。
-
- 雰囲気温度 – テキストボックス
-
対流条件の外部環境温度を入力します。
- 入力単位系（温度） – プルダウンメニュー
-
表示する温度の単位を指示します。[k], [deg C], [deg F]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 熱伝達係数 – テキストボックス
-
対流条件の熱伝達係数を入力します。
- 入力単位系 – プルダウンメニュー
-
熱伝達係数の入力単位系を指定します。[mW/mm^2*K], [W/m^2*K], [miuW/mm^2*K], [kcal/mm^2*h*K], [lbf/ft*s*K], [lbf/in*s*K]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 温度依存 – プルダウンメニュー
-
温度依存性がある場合には温度歴テーブルを選択します。
- フィールド入力 – プルダウンメニュー
-
テーブルタイプ[ExtTemp_ConvCoeff_ElemID_FaceID]の要素面対象の対流テーブルを選択します。ADVCのみ対応しています。
- 表面値
-
シェル要素表面の対流条件を定義します。
-
- 雰囲気温度 – テキストボックス
-
対流条件の外部環境温度を入力します。
- 入力単位系（温度） – プルダウンメニュー
-
表示する温度の単位を指示します。[k], [deg C], [deg F]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 熱伝達係数 – テキストボックス
-
対流条件の熱伝達係数を入力します。
- 入力単位系 – プルダウンメニュー
-
熱伝達係数の入力単位系を指定します。[mW/mm^2*K], [W/m^2*K], [miuW/mm^2*K], [kcal/mm^2*h*K], [lbf/ft*s*K], [lbf/in*s*K]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 温度依存 – プルダウンメニュー
-
温度依存性がある場合には温度歴テーブルを選択します。
- フィールド入力 – プルダウンメニュー
-
テーブルタイプ[ExtTemp_ConvCoeff_ElemID_FaceID]の要素面対象の対流テーブルを選択します。ADVCのみ対応しています。
- 裏面値
-
シェル要素裏面の対流条件を定義します。
-
- 雰囲気温度 – テキストボックス
-
対流条件の外部環境温度を入力します。
- 入力単位系（温度） – プルダウンメニュー
-
表示する温度の単位を指示します。[k], [deg C], [deg F]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 熱伝達係数 – テキストボックス
-
対流条件の熱伝達係数を入力します。
- 入力単位系 – プルダウンメニュー
-
熱伝達係数の入力単位系を指定します。[mW/mm^2*K], [W/m^2*K], [miuW/mm^2*K], [kcal/mm^2*h*K], [lbf/ft*s*K], [lbf/in*s*K]から選択可能です。
- 時間依存 – プルダウンメニュー
-
時間依存性がある場合には時刻歴テーブルを選択します。
- 温度依存 – プルダウンメニュー
-
温度依存性がある場合には温度歴テーブルを選択します。
- フィールド入力 – プルダウンメニュー
-
テーブルタイプ[ExtTemp_ConvCoeff_ElemID_FaceID]の要素面対象の対流テーブルを選択します。ADVCのみ対応しています。

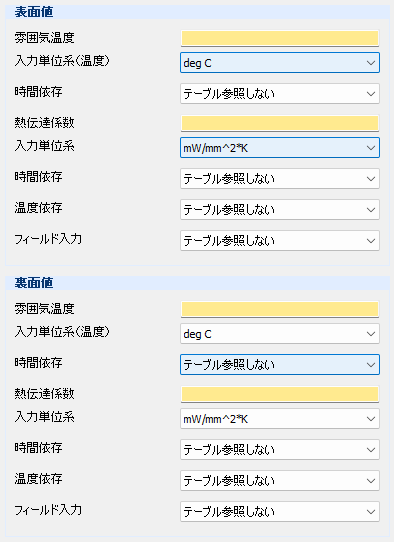

- 位置設定
-
対流条件を定義するシェル要素位置を指定します。指定により上記の設定項目が変化します。
- 位置 – プルダウンメニュー
-
- 表面
-
シェル要素表面に対流条件を定義します。
- 裏面
-
シェル要素裏面に対流条件を定義します。
- 両面
-
シェル要素両面に対流条件を定義します。
操作手順
- 自然対流条件を定義するシェル要素で構成されるフェースまたは要素面を選択します。
- 位置プルダウンメニューで対流条件を定義するシェル要素位置を指定します。
- 表面もしくは裏面の雰囲気温度に外部環境温度を入力します。
- 表面もしくは裏面の熱伝達係数に熱伝達係数を入力します。
- 必要に応じてその他のパラメータを変更します。
- 適用またはOKボタンをクリックします。
