対応製品
- Jupiter-Pre
本コマンドの目的・用途
動解析のための初期角速度を設定します。
コマンドの場所
- 日本語環境：境界条件 > 初期境界条件 > 初期節点値 > 初期角速度 > 一般
- 英語環境：Boundary > Initial Conditions > Initial Nodal Value > Initial Angular Velocity > General

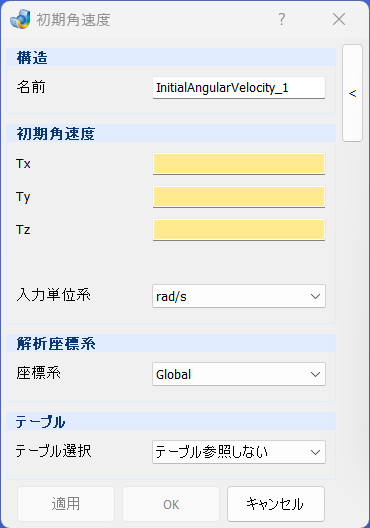

GUI
項目の説明
- 構造
-
- 名前 – テキストボックス
-
初期角速度の名前を入力します。
- 初期角速度
-
- Tx,Ty,Tz – テキストボックス
-
各軸方向の初期角速度を入力します。
- 入力単位系 – プルダウンメニュー
-
入力単位を指定します。[rad/s], [deg/s], [rpm]から選択可能です。
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- テーブル
-
- テーブル選択 – プルダウンメニュー
-
フィールドデータで定義します。現在サポートされていません。
操作手順
- 初期角速度を設定するエンティティを選択します。
- 各軸の初期角速度を入力します。
- 適用またはOKボタンを押します。
