対応製品
- Jupiter-Pre
本コマンドの目的・用途
動解析のための初期変位を設定します。
コマンドの場所
- 日本語環境：境界条件 > 初期境界条件 > 初期節点値 > 初期変位
- 英語環境：Boundary > Initial Conditions > Initial Nodal Value > Initial Displacement

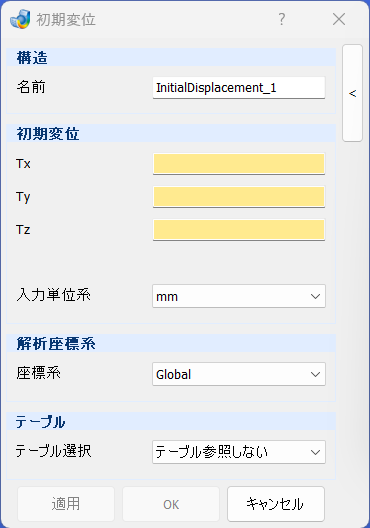

GUI
項目の説明
- 構造
-
- 名前 – テキストボックス
-
初期変位の名前を入力します。
- 初期変位
-
- Tx,Ty,Tz – テキストボックス
-
各座標軸の変位量を入力します。
- 入力単位系 – プルダウンメニュー
-
初期変位の入力単位を指定します。[mm], [m], [in], [ft], [cm]から選択可能です。
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- テーブル
-
- テーブル選択 – プルダウンメニュー
-
フィールドデータで定義します。現在サポートされていません。
操作手順
- 初期変位を設定する対象を選択します。
- 初期変位につける名前を入力します。
- 各軸の初期変位量を入力します。必要に応じて入力単位系および座標系を変更できます。
- 適用またはOKボタンを押します。
