対応製品
- Jupiter-Pre
本コマンドの目的・用途
個々の節点における静加速度荷重を定義します。（対応ソルバー：Nastran, SunShine）
コマンドの場所
- 日本語環境：境界条件 > 荷重 > パート荷重 > 加速度荷重 > ACCEL1
- 英語環境：Boundary > Loads > Body Loads > Acceleration Load > ACCEL1

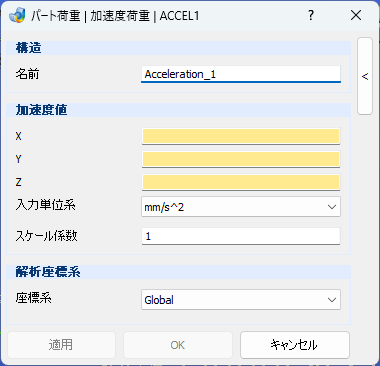

GUI
項目の説明
- 構造
-
- 名前 – テキストボックス
-
加速度荷重名を定義します。
- 加速度値
-
- X – テキストボックス
-
指定した座標系での加速度ベクトルX成分を定義します。
- Y – テキストボックス
-
指定した座標系での加速度ベクトルY成分を定義します。
- Z – テキストボックス
-
指定した座標系での加速度ベクトルZ成分を定義します。
- 入力単位系 – プルダウンメニュー
-
入力単位を指定します。[mm/s^2], [m/s^2]から選択可能です。
- スケール係数 – テキストボックス
-
加速度ベクトルに対する係数を定義します。
- 解析座標系
-
- 座標系 – プルダウンメニュー
-
加速度ベクトルが参照する座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
操作手順
- ACCEL1コマンドを起動し、加速度荷重を付加するエンティティを選択します。
- 加速度ベクトルの各成分値をX/Y/Zテキストボックスで入力します。
- 加速度ベクトルに掛かる係数をスケール係数テキストボックスで指定し、OKボタンを押下します。
