対応製品
- Jupiter-Pre
本コマンドの目的・用途
解析モデルに回転運動荷重を追加します。
コマンドの場所
- 日本語環境：境界条件 > 荷重 > パート荷重 > 回転運動荷重 > 2節点
- 英語環境：Boundary > Loads > Body Loads > Rotational Motion Load > 2 Nodes

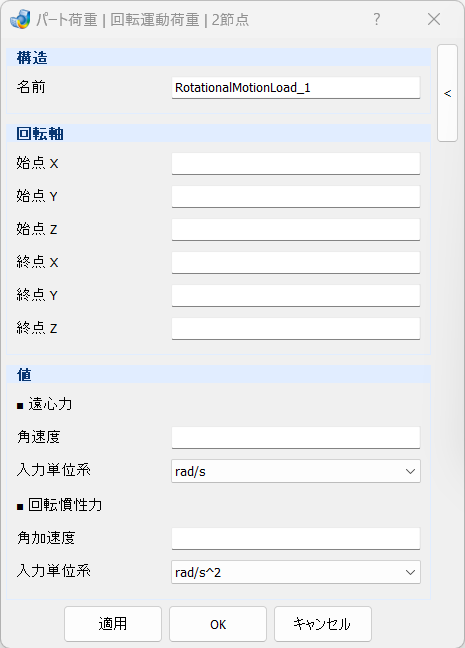

GUI
項目の説明
- 構造
-
- 名前 – テキストボックス
-
回転運動荷重条件の名前を入力します。
- 回転軸
-
- 始点 X – テキストボックス
-
回転軸基準点のX座標を入力します。
- 始点 Y – テキストボックス
-
回転軸基準点のY座標を入力します。
- 始点 Z – テキストボックス
-
回転軸基準点のZ座標を入力します。
- 終点 X – テキストボックス
-
回転軸頂点のX座標を入力します。
- 終点 Y – テキストボックス
-
回転軸頂点のY座標を入力します。
- 終点 Z – テキストボックス
-
回転軸頂点のZ座標を入力します。
- 値
-
- 遠心力
-
- 角速度 – テキストボックス
-
角速度量を入力します。
- 入力単位系 – プルダウンメニュー
-
角速度量の入力単位を指定します。[rad/s], [deg/s], [rpm] から選択可能です。
- 回転慣性力
-
- 角加速度 – テキストボックス
-
角加速度量を入力します。
- 入力単位系 – プルダウンメニュー
-
角加速度量の入力単位を指定します。[rad/s^2], [deg/s^2] から選択可能です。
操作手順
- 選択リストから節点ボタンを選択し、画面上からベース点、頂点の順に選択します。ベース点から頂点方向が回転軸になります。
- 荷重につける名前を入力します。
- 角速度量を入力します。必要に応じて入力単位を変更できます。
- 角加速度量を入力します。必要に応じて入力単位を変更できます。
- 適用またはOKボタンを押します。
