【Jupiterコマンドリファレンス】荷重 > 強制荷重 > 強制変位

目次

対応製品

  • Jupiter-Pre

本コマンドの目的・用途

解析モデルに強制変位量を追加します。

コマンドの場所

  • 日本語環境:境界条件 > 荷重 > 強制荷重 > 強制変位
  • 英語環境:Boundary > Loads > Enforced Loads > Enforced Displacement

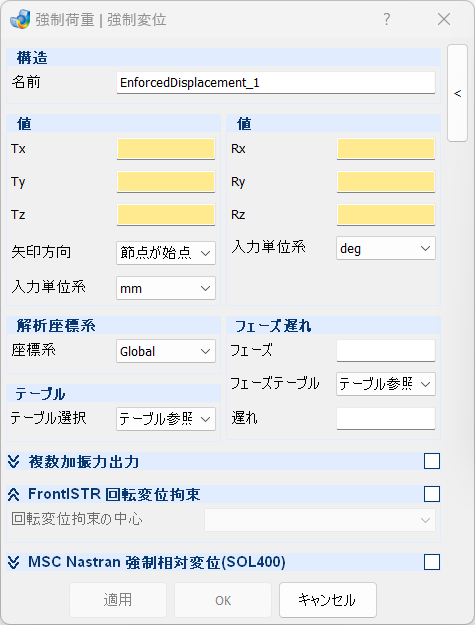

GUI

項目の説明
構造
名前 – テキストボックス

遠心力荷重条件の名前を入力します。

TX – テキストボックス

X並進方向の強制変位量を入力します。

TY – テキストボックス

Y並進方向の強制変位量を入力します。

TZ – テキストボックス

Z並進方向の強制変位量を入力します。

矢印方向 – プルダウンメニュー

マーカー表示の描画位置を設定をします。

節点が始点

節点を始点として、マーカーを表示します。

節点が終点

節点を終点として、マーカーを表示します。

入力単位系 – プルダウンメニュー

強制変位量の入力単位を指定します。[mm], [m], [ft], [in], [cm]から選択可能です。

RX – テキストボックス

X回転方向の強制変位量を入力します。

RY – テキストボックス

Y回転方向の強制変位量を入力します。

RZ – テキストボックス

Z回転方向の強制変位量を入力します。

入力単位系 – プルダウンメニュー

強制回転変位量の入力単位を指定します。 [deg], [rad]から選択可能です。

解析座標系
座標系 – プルダウンメニュー

強制変位量が参照する座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

テーブル
テーブル選択 – プルダウンメニュー

フィールドデータで定義します。現在サポートされていません。

フェーズ遅れ
フェーズ – テキストボックス

位相を入力します。

フェーズテーブル – プルダウンメニュー

フィールドデータで入力した位相テーブルを選択します。現在サポートされていません。

遅れ – テキストボックス

遅れを入力します。

複数加振力出力 – チェックボックス

各自由度方向の荷重を一括定義.設定した自由度毎に荷重がそれぞれ作成されます。

TX – プルダウンメニュー

並進X方向荷重用周波数テーブルを指定。値-X平行移動の入力必須

TY – プルダウンメニュー

並進Y方向荷重用周波数テーブルを指定。値-Y平行移動入力必須

TZ – プルダウンメニュー

並進Z方向荷重用周波数テーブルを指定。値-Z平行移動の入力必須

RX – プルダウンメニュー

X軸回転方向荷重用周波数テーブルを指定。値-X回転移動の入力必須

RY – プルダウンメニュー

Y軸回転方向荷重用周波数テーブルを指定。値-Y回転移動の入力必須

RZ – プルダウンメニュー

Z軸回転方向荷重用周波数テーブルを指定。値-Z回転移動の入力必須

FrontISTR 回転変位拘束 – チェックボックス
回転変位拘束の中心 – プルダウンメニュー

回転拘束中心を含む境界条件を選択します。通常は1節点のみです。

MSC Nastran強制相対変位(SOL400) – チェックボックス

SPCR(強制相対変位)の出力をオン/オフします(SOL400のみ)。

操作手順

  1. 選択リストからフェース、エッジ、節点のいずれかのボタンを選択し、画面上から強制変位の対象を選択します。
  2. 荷重につける名前を入力します。
  3. X、Y、Z方向の並進または回転強制変位量を入力します。必要に応じて入力単位を変更できます。
  4. 必要に応じて矢印方向から荷重マーカーの始点、終点の調整をします。
  5. 必要に応じて強制変位量の参照する座標系を選択します。
  6. 適用またはOKボタンを押します。
