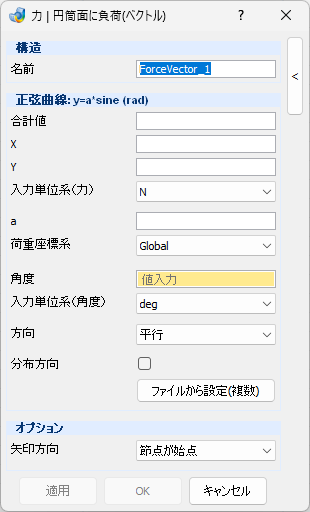

【Jupiterコマンドリファレンス】荷重 > 力 > 円筒面に負荷(ベクトル)

正弦関数の設定をします。

合計値 – テキストボックス

力荷重合計値を入力します。

X – テキストボックス

X方向の力を入力します。

Y – テキストボックス

Y方向の力を入力します。

入力単位系（力） – プルダウンメニュー

力荷重の入力単位系を指定します。[N], [mN], [kN], [kgf], [lbf], [tf] から選択可能です。

a – テキストボックス

正弦関数の係数aを定義します。

荷重座標系 – プルダウンメニュー

荷重適用範囲の角度を決定する座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

角度 – テキストボックス

荷重適用範囲を指定した座標系XY平面におけるY軸からの角度を入力します。荷重適用範囲は角度0～PIとなり、0°＜角度＜90°の範囲で入力します。

入力単位系（角度） – プルダウンメニュー

角度の入力単位系を指定します。[deg], [rad] から選択可能です。

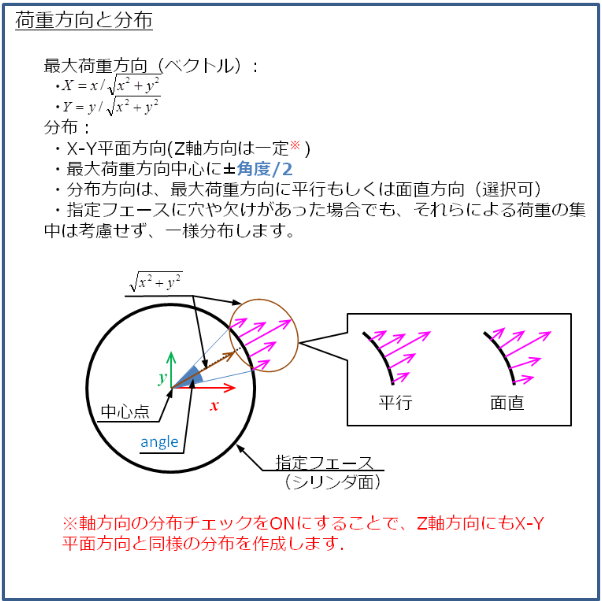

方向 – プルダウンメニュー

最大荷重方向に平行もしくは面直方向に与えます。

平行

最大荷重方向に平行に分布を与えます。

法線

設定フェースの面直方向に分布を与えます。

分布方向 – チェックボックス

奥行き方向にも分布を与えます。

ファイルから設定（複数） – ボタン

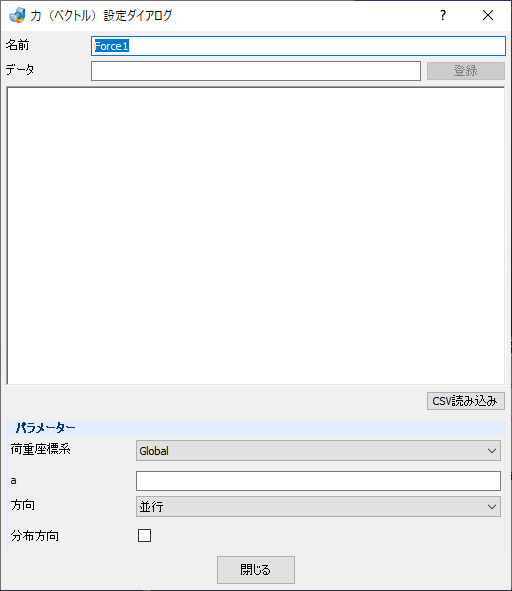

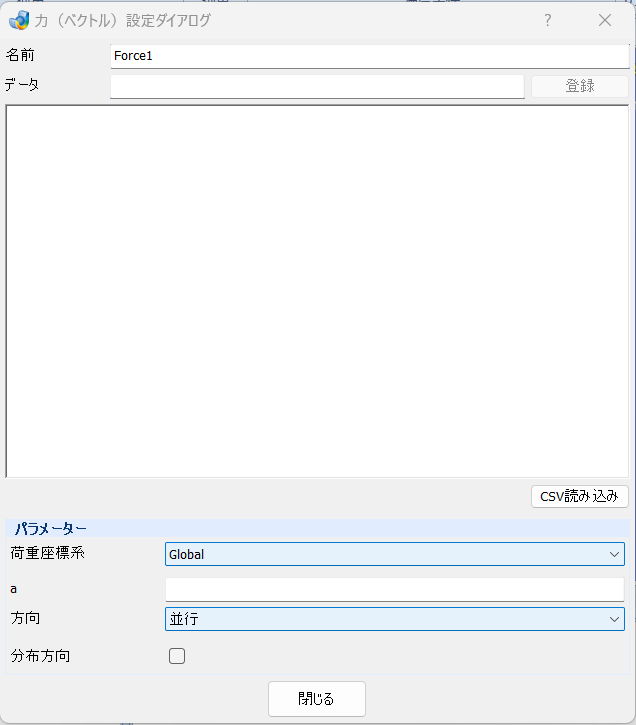

.csvファイルの読み込みから、奥行き方向にも分布を与えます。ボタンをクリックすると力（ベクトル）設定ダイアログが表示されます

矢印方向 – プルダウンメニュー

マーカー表示の描画位置を設定をします。

節点が始点

節点を始点として、マーカーを表示します。

節点が終点

節点を終点として、マーカーを表示します。

力荷重条件の名前を入力します。

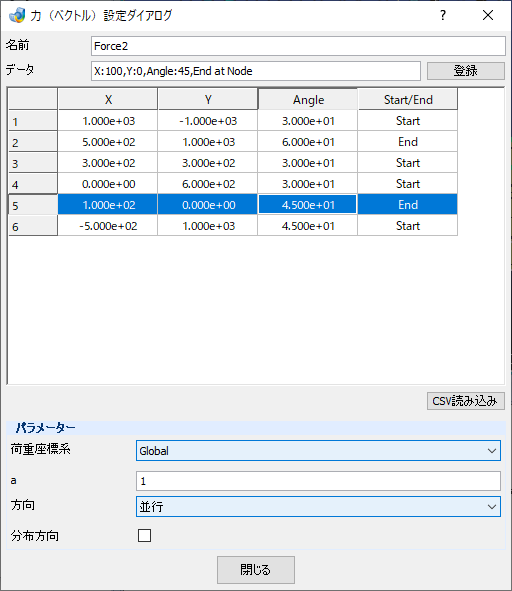

下のテーブルでクリック選択したデータの内容が表示されます。

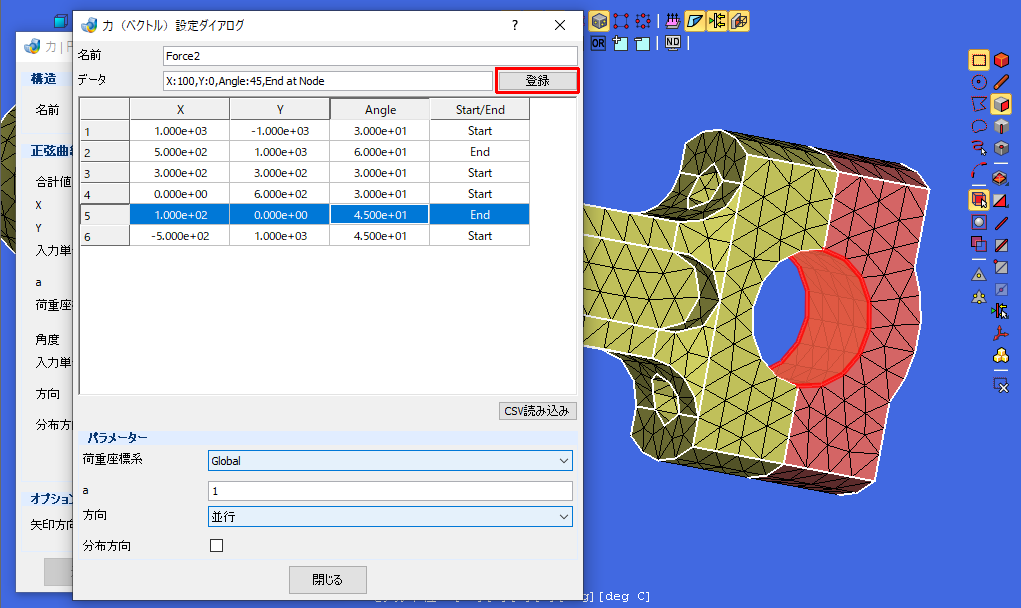

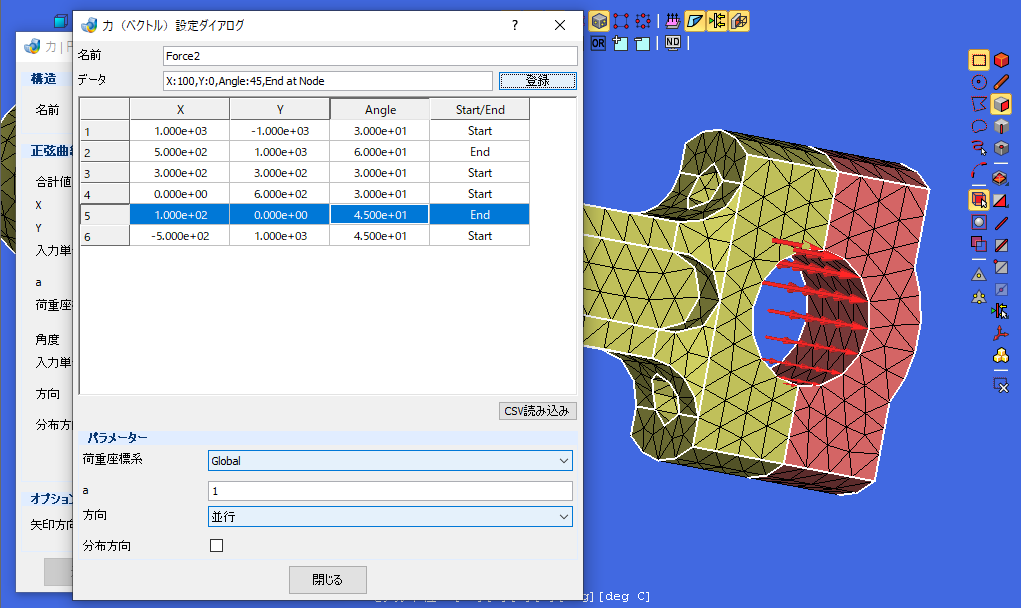

力荷重条件を作成します。

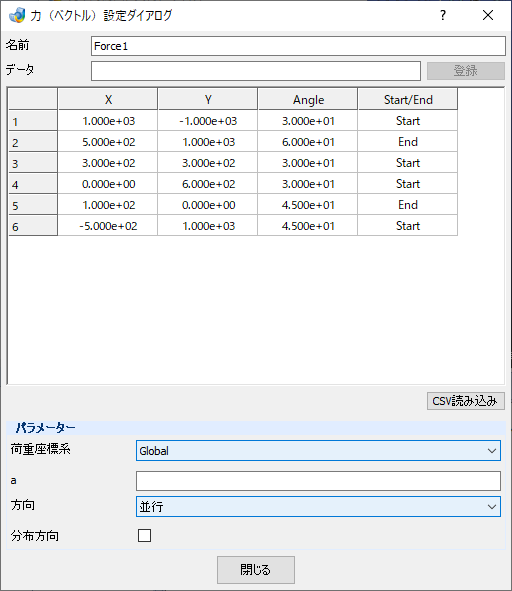

CSVファイルの内容を荷重データとして読み込みます。

X – 列

X方向の力

Y – 列

Y方向の力

Angle – 列

荷重適用範囲を指定した座標系XY平面におけるY軸からの角度

Start/End – 列

マーカー表示の描画位置設定

任意のCSVファイルを読み込みます。

荷重座標系 – プルダウンメニュー

荷重適用範囲の角度を決定する座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

a – テキストボックス

正弦関数の係数aを定義します。

方向 – プルダウンメニュー

最大荷重方向に平行もしくは面直方向に与えます。

平行

最大荷重方向に平行に分布を与えます。

法線

設定フェースの面直方向に分布を与えます。

分布方向 – チェックボックス

奥行き方向にも分布を与えます。
