対応製品
- Jupiter-Pre
本コマンドの目的・用途
解析モデルに2つの節点で指定する分布圧力荷重を追加します。
コマンドの場所
- 日本語環境： 境界条件 > 荷重 > 圧力 > 2節点
- 英語環境： Boundary condition > Loads > Pressure > 2 Nodes

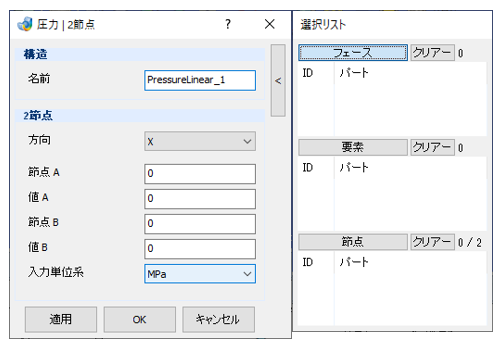

GUI
項目の説明
- 構造
-
- 名前 – テキストボックス
-
圧力荷重条件の名前を入力します。
- 2節点
-
- 方向 – プルダウンメニュー
-
分布させる方向を選択します。
- 節点 A – テキストボックス
-
分布の始点を選択します。
- 値 A – テキストボックス
-
分布圧力の開始位置の値を入力します。
- 値 B – テキストボックス
-
分布圧力の開始位置の値を入力します。
- 入力単位系 – プルダウンメニュー
-
圧力値の入力単位を指定します。[MPa], [Pa], [kPa], [kgf/mm^2], [lbf/ft^2], [lbf/in^2], [tf/m^2], [GPa] から選択可能です。
操作手順
- 選択リストからフェース、要素のいずれかのボタンを選択し、画面上から圧力荷重付加対象を選択します。
- 荷重につける名前を入力します。
- 選択リストから節点ボタンを選択し、画面から順番に2点を選択します。それぞれ節点 A、節点 Bに登録されます。
- 値Aと値Bをそれぞれ入力します。
- 適用またはOKボタンを押します。
