対応製品
- Jupiter-Pre
本コマンドの目的・用途
解析モデルに圧力荷重を追加します。
コマンドの場所
- 日本語環境： 境界条件 > 荷重 > 圧力 > 一般
- 英語環境： Boundary condition > Loads > Pressure >General

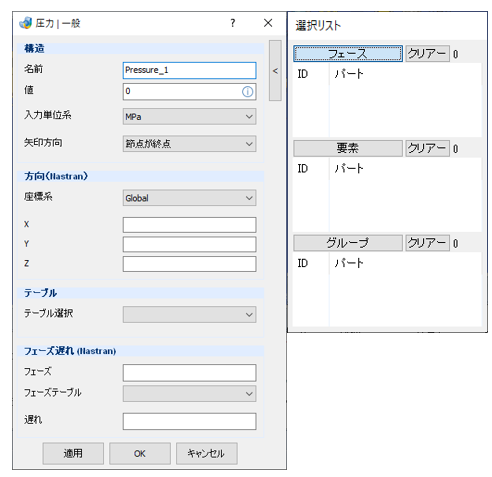

GUI
項目の説明
- 構造
-
- 名前 – テキストボックス
-
圧力荷重名を設定します。
- 値 – テキストボックス
-
圧力荷重の値を入力します。関数入力も可能です。
- 入力単位系 – プルダウンメニュー
-
入力単位を指定します。[MPa], [Pa], [kPa], [kgf/mm^2], [lbf/ft^2], [lbf/in^2], [tf/m^2], [GPa] から選択可能です。
- 矢印方向 – プルダウンメニュー
-
マーカー表示の描画位置を設定をします。
- 節点が始点
-
節点を始点として、マーカーを表示します。
- 節点が終点
-
節点を終点として、マーカーを表示します。
- 方向
-
- 座標系 – プルダウンメニュー
-
初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- X
- Y
- Z
- テーブル
-
- テーブル選択 – プルダウンメニュー
-
フィールドデータで入力したテーブルを選択します。
- フェーズ遅れ (Nastran)
-
- フェーズ – テキストボックス
-
位相を入力します。
- フェーズテーブル – プルダウンメニュー
-
フィールドデータで入力した位相テーブルを選択します。
- 遅れ – テキストボックス
-
遅れを入力します。
操作手順
- 選択リストからフェース、要素のいずれかのボタンを選択し、画面上から圧力荷重付加対象を選択します。
- 荷重につける名前を入力します。
- 圧力荷重値を入力します。
- 適用またはOKボタンを押します。
