本コマンドの目的・用途
このコマンドではTS-SolverのASETを定義します。

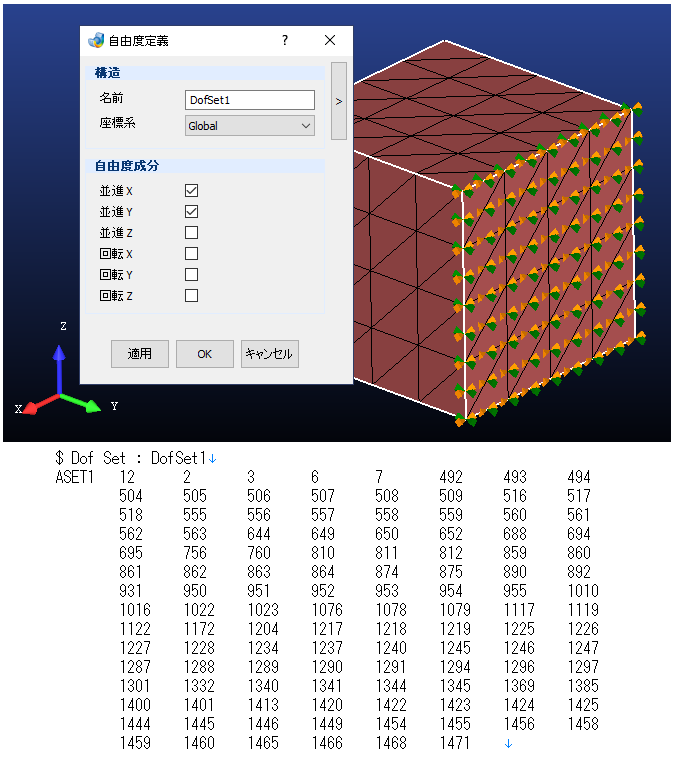

機能実行画面と出力例
コマンドの場所
- 日本語環境：境界条件 > その他 > 自由度定義
- 英語環境：Boundary > Misc > Dos Set
GUI
項目の説明
- 構造
-
- 名前 – テキストボックス
-
作成する自由度定義の名前を入力します。
- 座標系 – プルダウンメニュー
-
拘束する自由度が参照する既存の座標系をプルダウンメニューから選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- 自由度成分
-
拘束する自由度の方向をチェックボックスから選択します。
- TX – チェックボックス
-
チェックするとX方向の並進移動を拘束します。
- TY – チェックボックス
-
チェックするとY方向の並進移動を拘束します。
- TZ – チェックボックス
-
チェックするとZ方向の並進移動を拘束します。
- RX – チェックボックス
-
チェックするとX軸周りの回転移動を拘束します。
- RY – チェックボックス
-
チェックするとY軸周りの回転移動を拘束します。
- RZ – チェックボックス
-
チェックするとZ軸周りの回転移動を拘束します。
操作手順
- ASETを設定するフェース、エッジ、もしくは節点を選択します。
- 各方向成分を設定します。
- 適用/OKボタンをクリックします。
