対応製品
- Jupiter-Pre
本コマンドの目的・用途
伝熱解析モデルに対して、ADVC向け輻射境界条件を設定します。
Note
単位系としてSI(mm)系およびセルシウス度(deg C)以外を使用している場合、熱属性でステファン・ボルツマン定数と絶対零度を指定します。
SI(mm)系でセルシウス度(deg C)を使用している場合、特に指定は不要です。ADVCはデフォルト値を使用します。
コマンドの場所
- 日本語環境：境界条件 > 温度条件 > 輻射
- 英語環境：Boundary > Thermal Conditions > Radiation

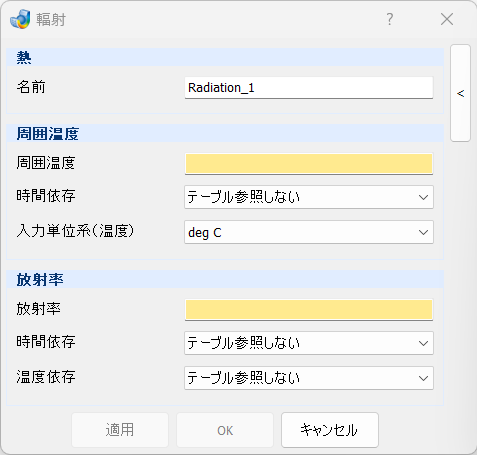

GUI
項目の説明
- 熱
-
- 名前 – テキストボックス
-
輻射境界条件の名前を入力します。
- 周囲温度
-
- 周囲温度 – テキストボックス
-
周囲温度を入力します。
- 時間依存 – プルダウンメニュー
-
周囲温度の時間依存テーブルをフィールドデータで作成し、指定します。
- 入力単位系(温度) – プルダウンメニュー
-
温度の入力単位を指定します。[deg C], [deg F], [K] から選択可能です。
操作手順
- 輻射境界条件を与えるフェース、要素面を選択します。
- 周囲温度を入力します。必要に応じて入力単位、テーブルを指定します。
- 放射率を入力します。必要に応じてテーブルを指定します。
- 適用またはOKボタンを押します。
