【Jupiterコマンドリファレンス】ボルト接続 > フェース > タイプA

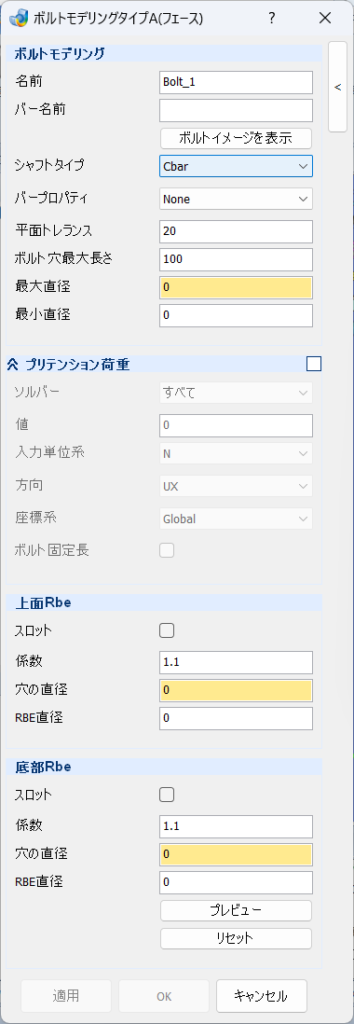

名前 – テキストボックス

作成するRBEアイテムの名前を入力します。

バー名前 – テキストボックス

作成するバーアイテムの名前を入力します。

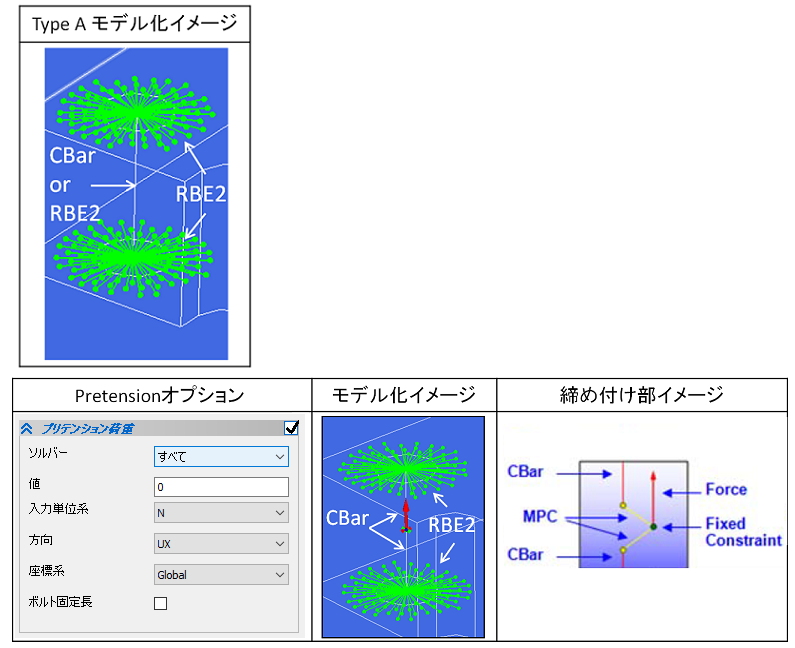

ボルトイメージを表示 – ボタン

ボルトの概要図を表示します。作成するボルトタイプの変更が可能です。

シャフトタイプ – プルダウンメニュー

Rbe間の接続方法を選択します。

Cbar

Rbe間をCbarで接続します。

RBE2

Rbe間をRBE2で接続します。

バープロパティ – プルダウンメニュー

作成するボルトが使用するバー要素プロパティを既存のプロパティから選択します。

平面トレランス – テキストボックス

Rbeが作成されるフェースが平面でない場合のRbe作成限界角度を設定します。

ボルト穴最大長さ – テキストボックス

Rbe間を接続するシャフト部の最大長さを設定します。

最大直径 – テキストボックス

抽出するボルト穴の最大直径を設定します。

最小直径 – テキストボックス

抽出するボルト穴の最小直径を設定します。

チェックを入れると、作成されるボルトにプリテンションの設定を追加します。

ソルバー – プルダウンメニュー

ソルバーを選択します。

すべて

すべてのソルバーに使用できます。

Abaqus

ABAQUSのプリテンションコマンドで設定します。

値 – テキストボックス

ボルトの締め付け荷重を入力します。

入力単位系 – プルダウンメニュー

荷重の単位系を指定します。[N], [mN], [kN], [kgf], [lbf], [tf]から選択可能です。

方向 – プルダウンメニュー

ボルトの締め付け方向を選択します。ソルバーで「すべて」を選択したときのみ利用可能です。

座標系 – プルダウンメニュー

ソルバーで「すべて」を選択したときのみ利用可能です。

ボルトの締め付け方向が参照する座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

ボルト固定長 – チェックボックス

ボルトの締め付け量の保持が行えます。

上面フェース側のRBE設定を行います。

スロット – チェックボックス

ボルト穴が長穴の場合にチェックを入れると、長穴の中心にボルトモデルを作成します。

係数 – テキストボックス

穴の直径を1としたRbe作成範囲を設定します。

穴の直径 – テキストボックス

Rbe作成範囲の基準値を設定します。デフォルトでは、選択したエッジの直径を表示します。

RBE直径 – テキストボックス

Rbe作成範囲を直径サイズで設定します。係数で設定している場合は、自動で反映されています。

Note

直接入力し、係数 x 穴の直径 ≠ RBE直径となった場合は、RBE直径が優先されます。

底面フェース側のRBE設定を行います。

スロット – チェックボックス

ボルト穴が長穴の場合にチェックを入れると、長穴の中心にボルトモデルを作成します。

係数 – テキストボックス

穴の直径を1としたRbe作成範囲を設定します。

穴の直径 – テキストボックス

Rbe作成範囲の基準値を設定します。デフォルトでは、選択したエッジの直径を表示します。

RBE直径 – テキストボックス

Rbe作成範囲を直径サイズで設定します。係数で設定している場合は、自動で反映されています。

Note

直接入力し、係数 x 穴の直径 ≠ RBE直径となった場合は、RBE直径が優先されます。

プレビュー – ボタン

抽出結果をプレビュー表示します。

リセット – ボタン

プレビュー表示を解除します。
