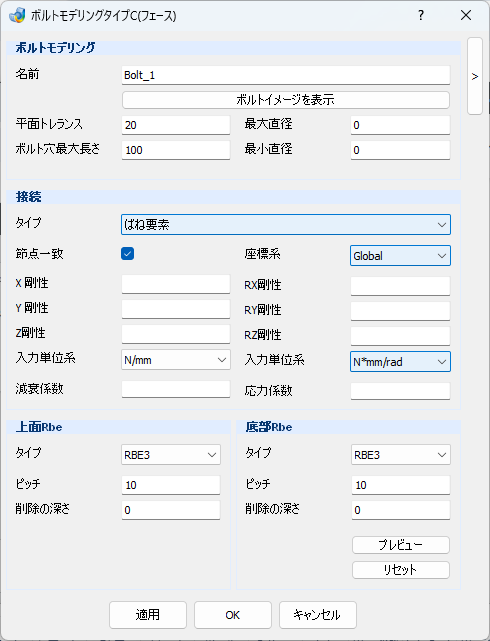

【Jupiterコマンドリファレンス】ボルト接続 > フェース > タイプC

名前 – テキストボックス

作成するRBEアイテムの名前を入力します。

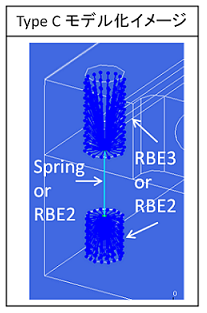

ボルトイメージを表示 – ボタン

ボルトの概要図を表示します。作成するボルトタイプの変更が可能です。

平面トレランス – テキストボックス

Rbeが作成されるフェースが平面でない場合のRbe作成限界角度を設定します。

ボルト穴最大長さ – テキストボックス

Rbe間を接続するシャフト部の最大長さを設定します。

最大直径 – テキストボックス

抽出するボルト穴の最大直径を設定します。

最小直径 – テキストボックス

抽出するボルト穴の最小直径を設定します。

タイプ – プルダウンメニュー

Rbe間の接続方法を選択します。

ばね要素

Rbe間をばね要素で接続します。

剛体要素

Rbe間をRBE2で接続します。

節点一致 – チェックボックス

2つのRBE2／RBE3をつなぐSpring／RBE2の節点を一致させます。

座標系 – プルダウンメニュー

タイプで「ばね要素」を選択したときのみ利用可能です。ばね剛性の方向を参照する座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。

X/Y/Z剛性 – テキストボックス

並進3方向のばね剛性を入力します。 タイプで「ばね要素」を選択したときのみ利用可能です。

入力単位系 – プルダウンメニュー

X/Y/Z剛性の入力単位を指定します。[N/mm], [N/m], [mN/mm], [kgf/mm], [lbf/ft], [lbf/in]から選択可能です。タイプで「ばね要素」を選択したときのみ利用可能です。

減衰係数 – テキストボックス

減衰係数を入力します。タイプで「ばね要素」を選択したときのみ利用可能です。

RX/RY/RZ剛性 – テキストボックス

回転3方向のばね剛性を入力します。タイプで「ばね要素」を選択したときのみ利用可能です。

入力単位系 – プルダウンメニュー

RX/RY/RZ剛性の入力単位を指定します。[N*mm/rad], [N*m/rad], [mN*mm/rad], [kgf*mm/rad], [lbf*ft/rad], [lbf*in/rad], [N*mm/deg], [mN*mm/deg]から選択可能です。タイプで「ばね要素」を選択したときのみ利用可能です。

応力係数 – テキストボックス

応力係数を入力します。タイプで「ばね要素」を選択したときのみ利用可能です。

上面フェース側のRBE設定を行います。

タイプ – プルダウンメニュー

ボルト穴の側面に作成するRbeの種類を選択します。

RBE3

Rbe3を作成します。

RBE2

Rbe2を作成します。

ピッチ – テキストボックス

ボルト穴方向のRbe作成距離を指定します。

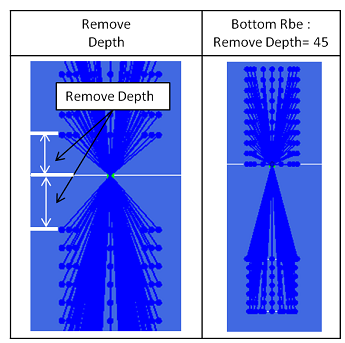

削除の深さ – テキストボックス

ボルト穴方向の距離を入力します。ここで入力した距離内の側面にはRbe要素は作成しません。

底面フェース側のRBE設定を行います。

タイプ – プルダウンメニュー

ボルト穴の側面に作成するRbeの種類を選択します。

RBE3

Rbe3を作成します。

RBE2

Rbe2を作成します。

ピッチ – テキストボックス

ボルト穴方向のRbe作成距離を指定します。

削除の深さ – テキストボックス

ボルト穴方向の距離を入力します。ここで入力した距離内の側面にはRbe要素は作成しません。

プレビュー – ボタン

抽出結果をプレビュー表示します。

リセット – ボタン

プレビュー表示を解除します。
