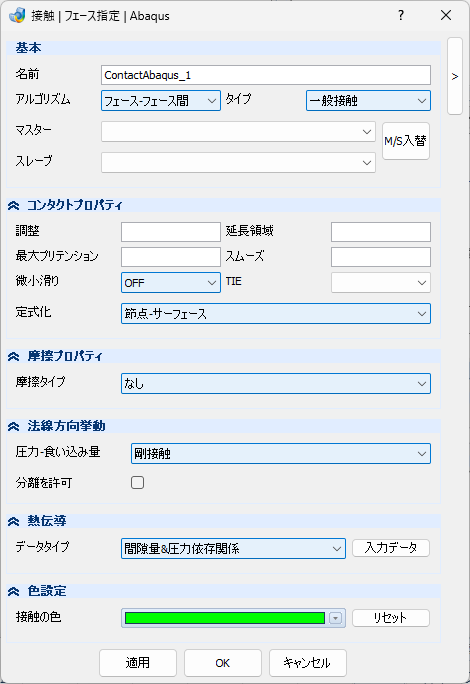

【Jupiterコマンドリファレンス】接触 > ABAQUS > フェース指定

基本

名前 – テキストボックス

　接触対の名称を入力します。

アルゴリズム – プルダウンメニュー

接触設定対象エンティティを選択します。

フェース – フェース

フェース対フェース間接触

節点-フェース間

節点指定によるスレーブフェース対フェース間接触

タイプ – プルダウンメニュー

接触定義の挙動タイプを選択します。

一般接触

滑り接触

固着

固着

自己接触

自動接触検知

マスター – プルダウンメニュー

マスター面となるフェースを選択します。

スレーブ – プルダウンメニュー

スレーブ面となるフェースを選択します。

M/S入替 – ボタン

マスターとスレーブを入れ替えます。

以下は基本＞タイプの選択によって表示が変更となります。

• 一般接触 / 自己接触
• 固着

コンタクトプロパティ

調整 – テキストボックス

初期節点位置の調整幅を指定します。

延長領域 – テキストボックス

拡張領域を指定します。

最大プリテンション- テキストボックス

最大貫通量を指定します。

スムーズ- テキストボックス

スムージング角度を指定します。

微小滑り – プルダウンメニュー

微小滑りの考慮を指定します。。

OFF

無効

ON

有効

TIE – プルダウンメニュー

接触ペアを固着条件とします。

ON

固着指定

定式化 – プルダウンメニュー

接触定式化タイプを指定します。

節点-サーフェース

点 – 面接触

サーフェース-サーフェース

面 – 面接触

摩擦プロパティ

摩擦タイプ – プルダウンメニュー

摩擦特性タイプを指定します。

なし

摩擦未考慮

一般

一般接触

摩擦係数1 – テキストボックス

摩擦係数1

摩擦係数2 – テキストボックス

摩擦係数2

せん断応力限界 – テキストボックス

せん断応力限界

滑りトレランス – テキストボックス

許容最大弾性滑り用サーフェス寸法比率

ラグランジュ

ラグランジェ乗数法

摩擦係数1 – テキストボックス

摩擦係数1

摩擦係数2 – テキストボックス

摩擦係数2

せん断応力限界 – テキストボックス

せん断応力限界

ラフ

ラフ(スリップ無し)

静 / 動

静動摩擦別指定

滑りトレランス – テキストボックス

許容最大弾性滑り用サーフェス寸法比率

減衰係数 – テキストボックス

減少係数

静止摩擦係数 – テキストボックス

静摩擦係数

運動摩擦係数 – テキストボックス

動摩擦係数

コンタクトプロパティ

位置トレランス – テキストボックス

スレーブ面上節点をマスター面上に固着する距離を指定します。

調整 – プルダウンメニュー

スレーブ面上節点の結合節点をひずみを発生させずにマスター面上に移動させるかどうか指定します。

NO

移動させません

YES

移動させます

法線方向挙動

圧力 – 食い込み量 – プルダウンメニュー

接触方向挙動の接触厚-食い込み特性タイプを指定します。

剛接触

剛接触

分離を許可 – チェックボックス

分離許可

指数

指数曲線定義用の圧力0時の間隙量と間隙量0時の圧力値入力

入力データ – 表形式

圧力-食い込み量：指数関数子ダイアログを起動します。

線形

線形

接触剛性 – テキストボックス

接触剛性

表形式

圧力、食い込み量のテーブル入力

入力データ – ボタン

圧力-食い込み量：表形式子ダイアログを起動します。

熱伝導

データタイプ – プルダウンメニュー

間隙量もしくは圧力依存の接触熱伝達係数を定義します。

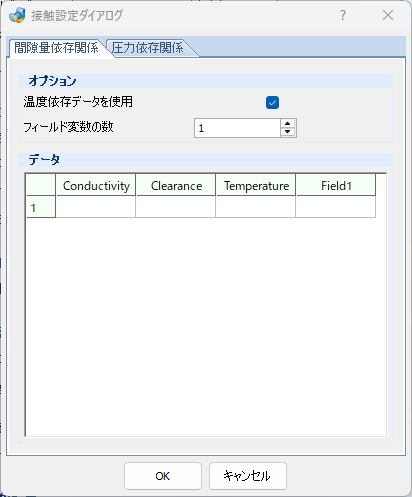

間隙量依存関係

間隙量依存

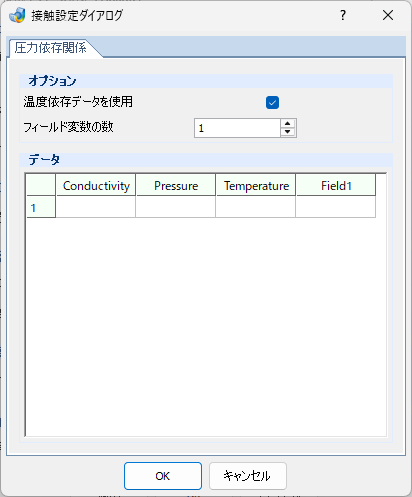

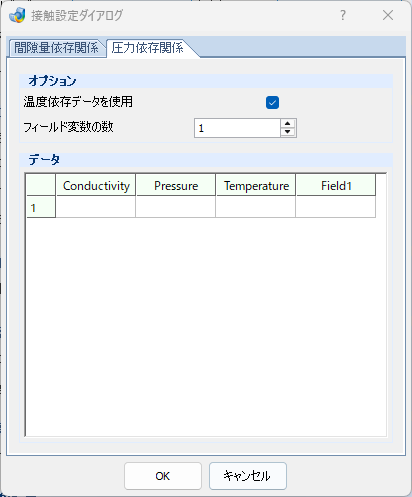

圧力依存関係

圧力依存

入力データ – ボタン

クリックすると、接触設定ダイアログを表示されます。

色設定

接触対表示マーカー色を定義します。

接触の色 – プルダウンメニュー

接触設定箇所に設定する色を指定します。

リセット – ボタン

デフォルト色に初期化します。

データ

テーブル

Pressure – 列

圧力を入力します。

Clearance – 列

間隙量を入力します。

データ

テーブル

Pressure – 列

圧力を入力します。

OverClosure- 列

間隙量を入力します。
