対応製品
- Jupiter-Pre
本コマンドの目的・用途
指定グループ間にAbaqus用接触設定を定義します。予めマスター面およびスレーブ面となるグループを作成しておき、接触対毎に接触グループを選択し、接触設定を定義します。
コマンドの場所
- 日本語環境：接続 > 接触 > 接触 > Abaqus > グループ指定
- 英語環境：Connections > Contacts > Contacts > Abaqus > Manual Group

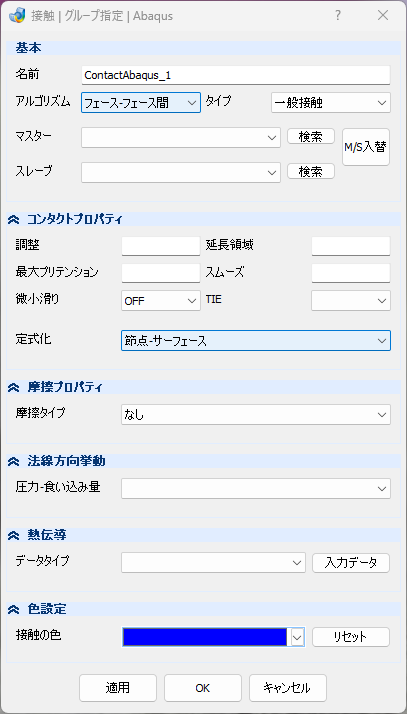

GUI
- 基本
-
名前 – テキストボックス
接触対の名称を入力します。
- アルゴリズム – プルダウンメニュー
-
接触設定対象エンティティを選択します。
- フェース – フェース間
-
フェース対フェース間接触
- 節点-フェース間
-
節点指定によるスレーブフェース対フェース間接触
- タイプ – プルダウンメニュー
-
接触定義の挙動タイプを選択します。
- 一般接触
-
滑り接触
- 固着
-
固着
- 自己接触
-
自動接触検知
以下はタイププルダウンメニューの選択によって表示されます。
- マスター – プルダウンメニュー
-
マスター面となるグループを選択します。
- 検索 – ボタン
-
名称またはIDでグループを検索し、マスター面として定義します。
- スレーブ – プルダウンメニュー
-
スレーブ面となるグループを選択します。
- 検索 – ボタン
-
名称またはIDでグループを検索し、スレーブ面として定義します。
- M/S入替 – ボタン
-
マスターとスレーブを入れ替えます。
以下はタイププルダウンメニューの選択によって表示が変更となります。
- コンタクトプロパティ
-
- 調整 – テキストボックス
-
初期節点位置の調整幅を指定します。
- 延長領域 – テキストボックス
-
拡張領域を指定します。
- 最大プリテンション- テキストボックス
-
最大貫通量を指定します。
- スムーズ- テキストボックス
-
スムージング角度を指定します。
- 微小滑り – プルダウンメニュー
-
微小滑りの考慮を指定します。
- OFF
-
無効
- ON
-
有効
- TIE – プルダウンメニュー
-
接触ペアを固着条件とします。
- ON
-
固着指定
- 定式化 – プルダウンメニュー
-
接触定式化タイプを指定します。
- 節点-サーフェース
-
点-面接触
- サーフェース-サーフェース
-
面-面接触
- 摩擦プロパティ
-
- 摩擦タイプ – プルダウンメニュー
-
摩擦特性タイプを指定します。
- なし
-
摩擦未考慮
- 一般
-
一般接触
- 摩擦係数1 – テキストボックス
-
摩擦係数1
- 摩擦係数2 – テキストボックス
-
摩擦係数2
- せん断応力限界 – テキストボックス
-
せん断応力限界
- 滑りトレランス – テキストボックス
-
許容最大弾性滑り用サーフェース寸法比率
- ラグランジュ
-
ラグランジェ乗数法
- 摩擦係数1 – テキストボックス
-
摩擦係数1
- 摩擦係数2 – テキストボックス
-
摩擦係数2
- せん断応力限界 – テキストボックス
-
せん断応力限界
- ラフ
-
ラフ(スリップ無し)
- 静 / 動
-
静動摩擦別指定
- 滑りトレランス – テキストボックス
-
許容最大弾性滑り用サーフェース寸法比率
- 静止摩擦係数 – テキストボックス
-
静摩擦係数
- 運動摩擦係数 – テキストボックス
-
動摩擦係数
- 減衰係数 – テキストボックス
-
減少係数
- 法線方向挙動
-
- 圧力 – 食い込み量 – プルダウンメニュー
-
食い込み特性タイプを指定します。
- 剛接触
-
剛接触
- 分離を許可 – チェックボックス
-
分離許可
- 指数
-
指数曲線定義用の圧力0時の間隙量と間隙量0時の圧力値入力
- 入力データ – ボタン
-
圧力-食い込み量：指数関数子ダイアログを起動します。
- 線形
-
線形
- 接触剛性 – テキストボックス
-
接触剛性
- 表形式
-
圧力、食い込み量のテーブル入力
- 入力データ – 表形式
-
圧力-食い込み量：表形式子ダイアログを起動します。
- 熱伝導
-
- データタイプ – プルダウンメニュー
-
熱伝導の接触特性定義方法を指定します。
- 間隙量依存関係
-
間隙量依存の熱伝導率テーブルを入力します。
- 圧力依存関係
-
圧力依存の熱伝導率テーブルを入力します。
- 間隙量&圧力依存関係
-
間隙量と圧力依存の熱伝導率テーブルを入力します。
- 入力データ – ボタン
-
熱伝導率テーブル入力用の接触設定ダイアログを表示します。
- 色設定
-
接触対表示マーカー色を定義します。
- 接触の色 – プルダウンメニュー
-
接触設定箇所に設定する色を指定します。
- リセット – ボタン
-
デフォルト色に初期化します。
子ダイアログ（圧力-食い込み量：指数関数）
指数曲線定義用の圧力0時の間隙量と間隙量0時の圧力値を入力します。
- データ
-
- テーブル
-
- Pressure – 列
-
圧力を入力します。
- Clearance – 列
-
間隙量を入力します。
子ダイアログ（圧力-食い込み量：表形式）
- データ
-
- テーブル
-
- Pressure – 列
-
圧力を入力します。
- OverClosure- 列
-
間隙量を入力します。
子ダイアログ（接触設定ダイアログ）
- タブ
-
熱伝導のデータタイプの選択によって、表示されるタブの数と種類が変わります。
- オプション
-
- テーブル
-
- 温度依存データを使用 – チェックボックス
-
データテーブルに、Temperature列を追加します。
- フィールド変数の数 – スピンコントロール
-
データテーブルに、Field列を追加します。
- データ
-
- テーブル
-
- Conductivity – 列
-
圧力を入力します。
- Clearance- 列
-
間隙量を入力します。
- Temperature – 列
-
温度を入力します。
- Field – 列
-
任意のフィールド変数を入力します。
- オプション
-
- テーブル
-
- 温度依存データを使用 – チェックボックス
-
データテーブルに、Temperature列を追加します。
- フィールド変数の数 – スピンコントロール
-
データテーブルに、Field列を追加します。
- データ
-
- テーブル
-
- Conductivity – 列
-
圧力を入力します。
- Clearance- 列
-
間隙量を入力します。
- Temperature – 列
-
温度を入力します。
- Field – 列
-
任意のフィールド変数を入力します。
操作手順
- 予めマスター面、スレーブ面となるフェースもしくは要素面グループを作成しておきます。
- マスターでマスター面となるグループ、スレーブでスレーブ面となるグループを選択します。
- 必要により接触対に対する詳細設定を定義し、適用（OK）ボタンをクリックして接触対を定義します。
