対応製品
- Jupiter-Pre
本コマンドの目的・用途
共有面からADVC用接触設定を定義します。共有面が分離(二重節点状態のフェースが作成)され、そのフェース間に接触対が定義されます。
コマンドの場所
- 日本語環境：接続 > 接触 > 接触 > ADVC > 共有面
- 英語環境：Connections > Contacts > Contacts > ADVC > Contact Share Face

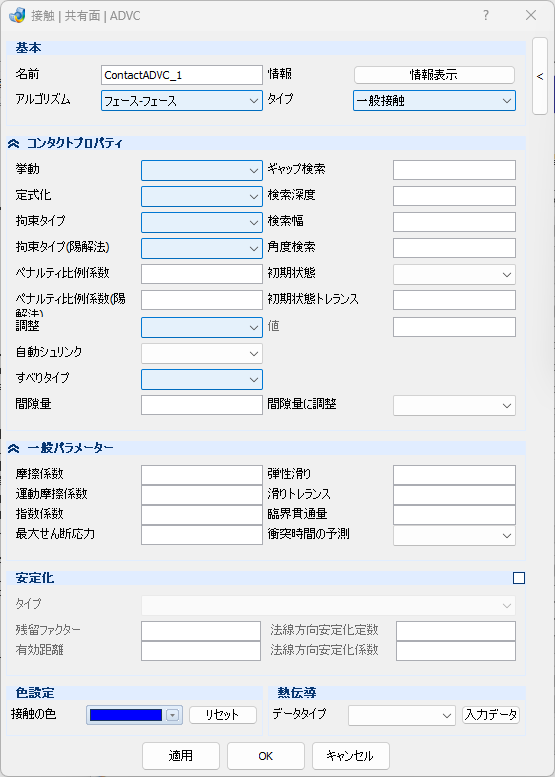

GUI
- 基本
-
- 名前 – テキストボックス
-
接触対の名称を入力します。
- アルゴリズム – プルダウンメニュー
-
接触設定対象エンティティを選択します。
- フェース-フェース
-
フェース対フェース間接触
- 情報表示 – ボタン
-
ダイアログ内に「共有フェース情報」グループが表示されます。
- タイプ
-
接触タイプを選択します。下記項目は基本＞タイプの選択によって変化します。
- コンタクトプロパティ
-
- 挙動 – プルダウンメニュー
-
接触判定の有無を定義します。
- 離れる
-
引張り力が発生した場合に接触拘束を外す
- 離れない
-
初めの接触探索で見つかった全ての接触対を拘束
- 定式化 – プルダウンメニュー
-
接触定式化タイプを選択します。
- 節点-セグメント
-
点-面接触
- セグメント-セグメント
-
面-面接触
- 拘束タイプ – プルダウンメニュー
-
接触拘束タイプを定義します。
- Lagrange
-
ラグランジュ未定乗数法
- Penalty
-
ペナルティ法
- 拘束タイプ(陽解法) – プルダウンメニュー
-
陽的動解析での接触拘束タイプを定義します。
- Kinematic
-
コンストレイント法
- Penalty
-
ペナルティ法
- ペナルティ比例係数- テキストボックス
-
ペナルティスケール係数を定義します。
- ペナルティ比例係数（陽解法）- テキストボックス
-
陽的動解析でのペナルティスケール係数を定義します。
- 調整 – プルダウンメニュー
-
隙間および貫通がゼロになるようにスレーブ節点をマスター面上に移動させるか選択します。
- あり
-
すべてのスレーブ節点を移動
- 値
-
節点移動を有効とする距離を定義
- 値 (調整が値の場合) – テキストボックス
-
節点移動を有効とする距離を入力します。
- 自動シュリンク – プルダウンメニュー
-
貫入解消指定の有無を定義します。
- はい
-
貫入解消指定
- いいえ
-
貫入解消指定せず
- ギャップ検索 – テキストボックス
-
隙間側に対する法線方向探索距離を定義します。
- 検索深度 – テキストボックス
-
貫通側に対する法線方向探索距離を定義します。
- 検索幅 – テキストボックス
-
接触面内方向の内外判定用パラメータを定義します。
- 角度検索 – テキストボックス
-
マスター/スレーブ面の法線ベクトルのなす探索角度を定義します。
- 初期状態 – プルダウンメニュー
-
初期接触状態の指定します。
- 自動
-
自動判別
- 非接触
-
非接触状態から解析開始
- 接触
-
接触状態から解析
- 初期状態トレランス – テキストボックス
-
初期接触状態を判断するトレランス値を入力します。
- すべりタイプ – プルダウンメニュー
-
すべりタイプを選択します。以下はコンタクトプロパティ＞すべりタイプの選択により変化します。
有限すべり接触
- 干渉 – テキストボックス
-
作成中
- 干渉に調整 – プルダウンメニュー
-
調整機能(adjust)による節点移動による要素潰れを回避するかどうか選択します。
- Yes
-
節点を動かさず間隙量を0.に置き換え
- No
-
回避せず
- 固着タイプ(タイプが固着の場合) – プルダウンメニュー
-
固着タイプを選択します。
- 剛結合
-
剛結合接触
- すべり方向結合
-
すべり方向結合接触
- 一般パラメータ―
-
- 摩擦係数 – テキストボックス
-
静摩擦係数を定義します。
- 運動摩擦係数 – テキストボックス
-
動摩擦係数を定義します。
- 指数係数 – テキストボックス
-
指数関数減衰係数を定義します。
- 最大せん断応力 – テキストボックス
-
最大せん断応力を定義します。
- 弾性滑り – テキストボックス
-
許容滑り量を定義します。
- 滑りトレランス – テキストボックス
-
許容滑りトレランスを定義します。
- 臨界貫通量 – テキストボックス
-
臨界貫通量を定義します。
- 衝突時間の予測 – プルダウンメニュー
-
接触対を衝突/剥離時刻の予測に使用するか選択します。
- Yes
-
使用
- No
-
不使用
- 共有フェース情報
-
選択された共有面に関連するパート名が表示されます。
-
- パートをハイライト – チェックボックス
-
選択された共有面に関連するパートがハイライト表示されます。
- テキストボックス
-
共有面のIDが表示されます。
- パート１ – テキストボックス
-
共有面のマスター側パートの名前が表示されます。
- パート2 – テキストボックス
-
共有面のスレーブ側パートの名前が表示されます。
- 安定化 – チェックボックス
-
- タイプ – プルダウンメニュー
-
接触安定化係数のタイプを選択します。
- 剛性
-
剛性比例型
- 面積
-
面積比例型
- 残留ファクター – テキストボックス
-
補正係数C1の定義に使用される剰余係数を定義します。
有効距離 – テキストボックス-
補正係数C2の定義に使用される有効距離を定義します。
- 法線方向安定化定数 – テキストボックス
-
法線方向安定化係定数を定義します。
- 接線方向安定化係数 – テキストボックス
-
接線方向安定化係数を定義します。
- 色設定
-
- 接触の色 – プルダウンメニュー
-
接触対表示マーカー色を定義します。
- リセット -ボタン
-
デフォルト色に初期化
- 熱伝導
-
- データタイプ – プルダウンメニュー
-
間隙量もしくは圧力依存の接触熱伝達係数を定義します。
- 間隙量依存関係
-
間隙量依存
- 圧力依存関係
-
圧力依存
- 入力データ – ボタン
-
接触設定ダイアログが開きます。
子ダイアログ（接触設定ダイアログ・間隙量依存関係）
間隙量依存の熱伝達係数を定義します。
- テーブル
-
- Clearance- 列
-
間隙量
- Convection Coefficient – 列
-
熱伝達係数
子ダイアログ（接触設定ダイアログ・圧力依存関係）
圧力依存の熱伝達係数を定義します。
- テーブル
-
- Pressure – 列
-
圧力
- Convection Coefficient – 列
-
熱伝達係数
操作手順
- 予めアセンブリ機能により共有面を作成し、共有面を表示しておきます。
- 接触を定義したい共有面となるフェースを選択します。
- 必要により接触対に対する詳細設定を定義し、適用（OK）ボタンをクリックして接触対を定義します。
共有面が分離(二重節点状態のフェースが作成)され、そのフェース間に接触対が定義されます。
