【Jupiterコマンドリファレンス】接触 > MSC Nastran > BCTABL1 > グループ指定

接触対の名称を入力します。

接触設定対象エンティティを選択します。

フェース-フェース

フェース対フェース間接触

パート-パート

パート対パート間接触

接触定義の挙動タイプを選択します。

一般接触

滑り接触の設定を行います。プロパティタブの内容を一般接触用に切り替えます。

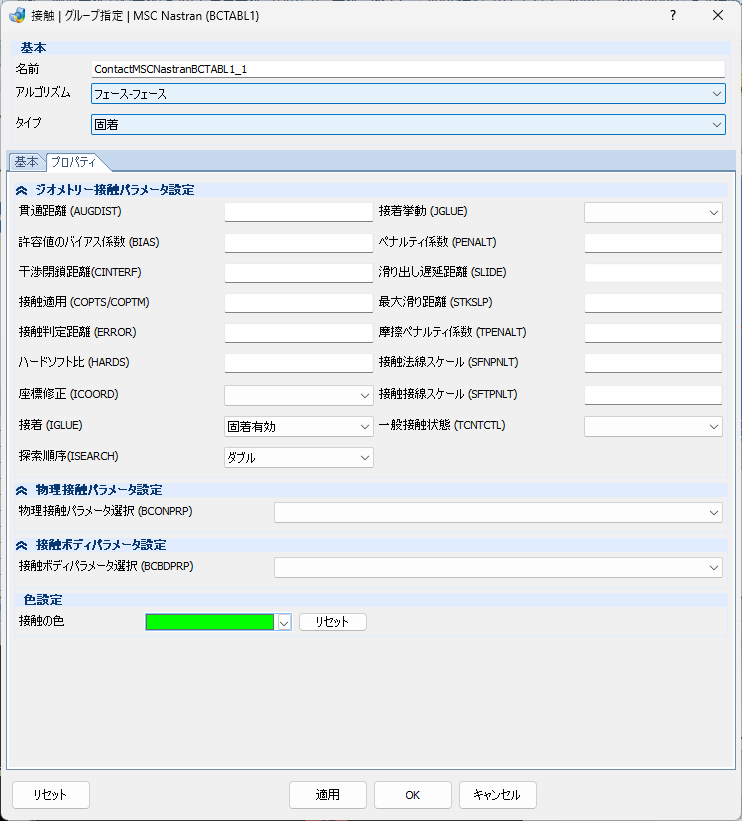

固着

固着の設定を行います。プロパティタブの内容を固着用に切り替えます。

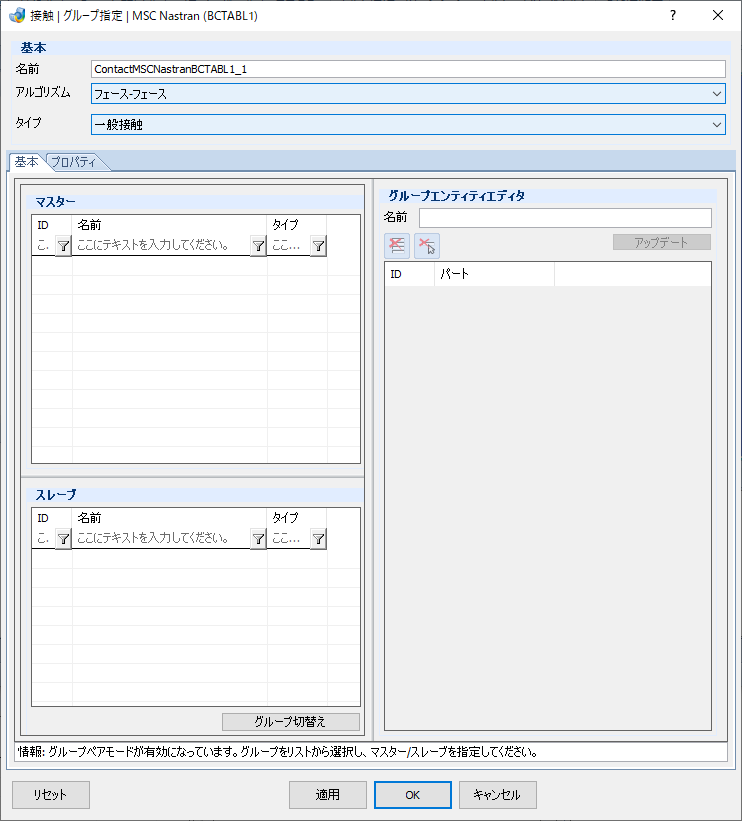

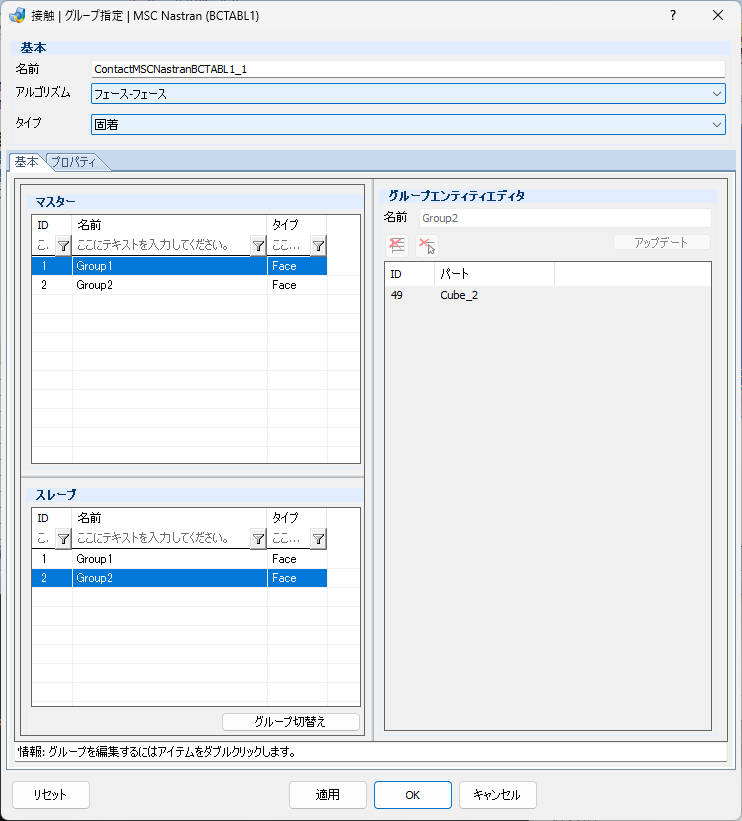

グループ毎の接触対設定及び更新を行います。

マスター – テーブル

マスター面となるグループを選択します。

スレーブ – テーブル

スレーブ面となるグループを選択します。

グループ切替え – ボタン

マスター/スレーブセグメントグループを切り替えます。

グループエンティティエディタ

マスター/スレーブセグメントグループを切り替えます。

名前 – テキストボックス

グループ名を編集します。

全アイテム削除 – アイコン

グループに含まれるエンティティを全て削除します。

選択アイテム削除 – アイコン

グループから指定のエンティティのみ削除します。

アップデート – ボタン

グループ情報を更新します。

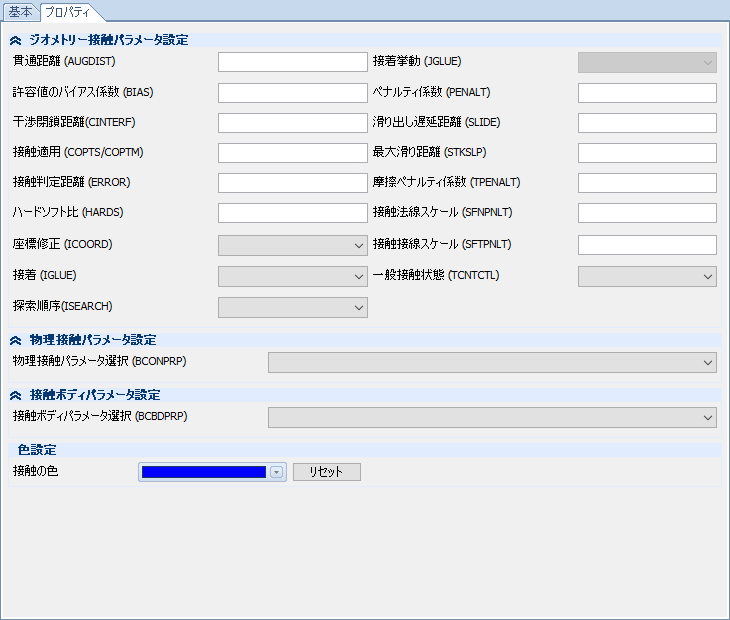

接触特性を設定します。

ジオメトリー接触パラメータ設定

貫通距離 (AUGDIST) – テキストボックス

セグメント接触での拡張パラメータが適用される貫通距離を指定します。

許容値のバイアス係数 (BIAS) – テキストボックス

接触許容値のバイアス係数を指定します。

干渉閉塞距離 (CINTERF) – テキストボックス

接触サーフェースに垂直な干渉閉塞距離(OPINTRFデフォルト時)

接触適用 (COPTS/COPTM) – テキストボックス

スレーブとマスターセグメントがどのように接触するかを示すフラグの値を指定します。

接触判定距離 (ERROR) – テキストボックス

節点がボディに接触しているとみなされる距離を指定します。

ハードソフト比 (HARDS) – テキストボックス

ハード/ソフト比を指定します。

座標修正 (ICOORD) – プルダウンメニュー

接触節点の座標修正方法を定義します。

位置修正

無応力初期接触状態を得られるよう、変形体と接触する節点座標を修正します。

接触延伸

変形体の鋭角コーナー部における接線方向許容誤差を拡張し、接触されるセグメントの滑り出しを遅らせます。

両方有効

 「位置修正」と「接触延伸」両方を有効化します。

接着 (IGLUE) – プルダウンメニュー

接着オプションの有効化を制御します。

固着なし

接着オプションを使用しません。

フルモーメント, ギャップなし, オーバーラップ

シェル要素が接触する場合に、回転自由度も伝達する接着を有効化します。接触面間に隙間や重なりがなく、または初期無応力接触が指定されているときに推奨。

フルモーメント, ギャップ, オーバーラップ

シェル要素が接触する場合に、回転自由度も伝達する接着を有効化します。節点と接触ボディ間の初期ギャップや重なりは保持されます。

固着有効

接着オプションを有効にします。

特殊固着有効

 特殊接着を有効化し、接線方向と法線方向の相対変位がないことを保証し、初期ギャップまたはオーバーラップを保持します。

探索順序 (ISEARCH) – プルダウンメニュー

変形体接触ボディにおける探索順序を指定します。

ダブル

ID順で検出されない場合、逆順で探索します。

スレーブからマスター

スレーブからマスター側に一方向探索します。

プログラムの決定

プログラム側で探索順序を判断します。

接着挙動 (JGLUE) – プルダウンメニュー

タイプ=固着時に有効

分離無し

節点を解離させません。

通常分離

最大残留力に基づく標準的な解離を有効化します。

破断固着

接着分離を有効化します。

ペナルティ係数 (PENALT) – テキストボックス

拡張ラグランジュペナルティ係数を指定します。

滑り出し遅延距離 (SLIDE) – テキストボックス

滑り出し遅延距離を指定します。

最大滑り距離 (STKSLP) – テキストボックス

固着の最大滑り距離を指定します。

摩擦ペナルティ係数(TPENALT)

?

接触法線スケール (SFNPNLT) – テキストボックス

接触法線方向に沿った拡張ラグランジュペナルティ係数のスケール係数を指定します。

接触接線スケール (SFTPNLT) – テキストボックス

接触接線方向に沿った拡張ラグランジュペナルティ係数のスケール係数を指定します。

一般接触状態 (TCNTCTL) – プルダウンメニュー

線形摂動における接触状態を定義し、NLSTATIC解析の接触状態を制御します。

滑りなし

NLSTATIC解析の接触状態を保持します。

滑り状態

一般接触の滑り(sliding)状態を仮定します。

粘着状態

一般接触の固着(sticking)状態を仮定します。

固着接触状態

一般接触の接着(Glued)接触状態を仮定します。

物理接触パラメータ設定

物理接触パラメータ選択 (BCONPRP) – プルダウンメニュー

物理接触パラメータ(BCONPRP)を選択します。

接触ボディパラメータ設定

接触ボディパラメータ選択 (BCBDPRP) – プルダウンメニュー

接触ボディパラメータ(BCBDPRP)を選択します。

色設定

接触の色 – プルダウンメニュー

接触対表示マーカー色を定義します。

リセット -ボタン

デフォルト色に初期化

リセット – ボタン

プロパティの内容を全て消去します。
