【Jupiterコマンドリファレンス】接触 > MSC Nastran > BCTABL1 > 接触ボディパラメータ

接触
目次

対応製品

  • Jupiter-Pre

本コマンドの目的・用途

MSC Nastran用接触対(BCTABL1)の接触ボディパラメータを定義します。

コマンドの場所

  • 日本語環境：接続 > 接触 > 接触 > MSC Nastran > BCTABL1 > 接触ボディパラメータ
  • 英語環境：Connections > Contacts > Contacts > MSC Nastran > BCTABL1 > Contact Body Parameter

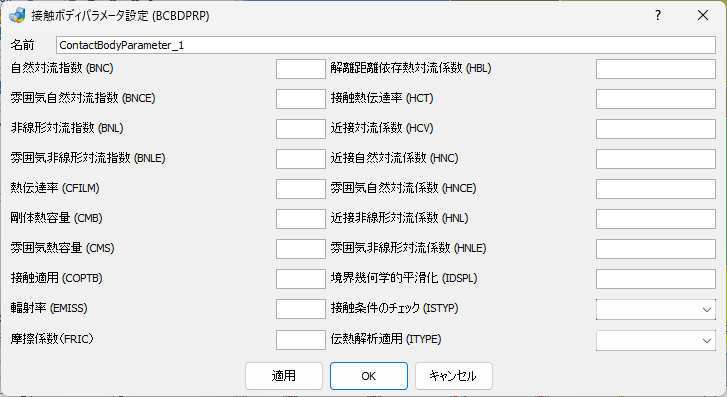

GUI

項目の説明
名前 – テキストボックス

接触ボディパラメータの名称を入力します。

自然対流指数 (BNC) – テキストボックス

近接挙動の自然対流熱伝達に関連する指数

雰囲気自然対流指数 (BNCE) – テキストボックス

雰囲気に対する自然対流熱伝達に関連する指数

非線形対流指数 (BNL) – テキストボックス

近接挙動の非線形対流熱伝達に関連する指数

雰囲気非線形対流指数 (BNLE) – テキストボックス

雰囲気に対する非線形対流熱伝達に関連する指数

熱伝達率 (CFILM) – テキストボックス

雰囲気に対する熱伝達係数

剛体熱容量 (CMB) – テキストボックス

剛体の熱容量

雰囲気熱容量 (CMS) – テキストボックス

雰囲気の熱容量

接触適用 (COPTB) – テキストボックス

サーフェース接触方法

輻射率 (EMISS) – テキストボックス

環境への熱輻射または近接熱輻射の輻射率

摩擦係数 (FRIC) – テキストボックス

摩擦係数

解離距離依存熱対流係数 (HBL) – テキストボックス

解離距離依存性の熱対流係数

接触熱伝達率 (HCT) – テキストボックス

接触熱伝達率

近接対流係数 (HCV) – テキストボックス

近接挙動の対流係数

近接自然対流係数 (HNC) – テキストボックス

近接挙動の自然対流係数

雰囲気自然対流係数 (HNCE) – テキストボックス

雰囲気に対する熱流の自然対流係数

近接非線形対流係数 (HNL) – テキストボックス

近接挙動の非線形対流熱伝達の熱伝達率

雰囲気非線形対流係数 (HNLE) – テキストボックス

雰囲気に対する非線形対流熱伝達の熱伝達率

境界幾何学的平滑化 (IDSPL) – テキストボックス

変形体境界の幾何学的平滑化方法

接触条件のチェック (ISTYP) – プルダウンメニュー

接触条件のチェック

パート毎

他のボディ対各ボディをチェック

最適化接触

接触拘束方程式の自動最適化を行う両面接触

伝熱解析適用 (ITYPE) – プルダウンメニュー

伝熱解析専用のオプション入力

ヒートシンク

ヒートシンク(剛体)

変形体

変形体(伝熱)

熱伝導体

熱伝導体(熱剛体)

操作手順

  1. 接続 > 接触 > 接触 > MSC Nastran > BCTABL1 > 接触ボディパラメータを選択し、接触ボディパラメータ設定 (BCBDPRP)ダイアログを開きます。
  2. 該当する接触ボディパラメータを定義しOKボタンを押下します。
  3. 各接触対定義コマンドの接触ボディパラメータ選択のプルダウンメニューで作成した接触ボディパラメータを選択します。
