【Jupiterコマンドリファレンス】接触 > MSC Nastran > BCTABLE(オリジナル) >グループマトリックス

対応製品

Jupiter-Pre

本コマンドの目的・用途

指定したグループ間でMSC Nastranの接触設定を行います。あらかじめマスターフェースとスレーブフェースとなるグループを作成し、マトリクステーブル上に接触ペアを定義しておきます。

コマンドの場所

日本語環境：接続 > 接触 > 接触 > MSC Nastran > BCTABLE(オリジナル) > グループマトリックス
英語環境：Connections > Contacts > Contacts > MSC Nastran > BCTABLE(Original) > Contact Group By Matrix

GUI

項目の説明

コンタクト

名前 – テキストボックス

　接触対の名称を入力します。

アルゴリズム – プルダウンメニュー

接触設定対象エンティティを選択します。

フェース – フェース: フェース対フェース間接触

ペアの選択 – ボタン

ボタンをクリックすると子ダイアログ（グループペアの選択ダイアログ）が起動します。既存のグループがマトリクス状に表示されます。コンタクトペアは、ペアとなるグループの位置にあるセルをチェックすることで定義されます。

色設定

連絡先を表示する色を定義します。

リセット – ボタン: デフォルトの色に戻す。

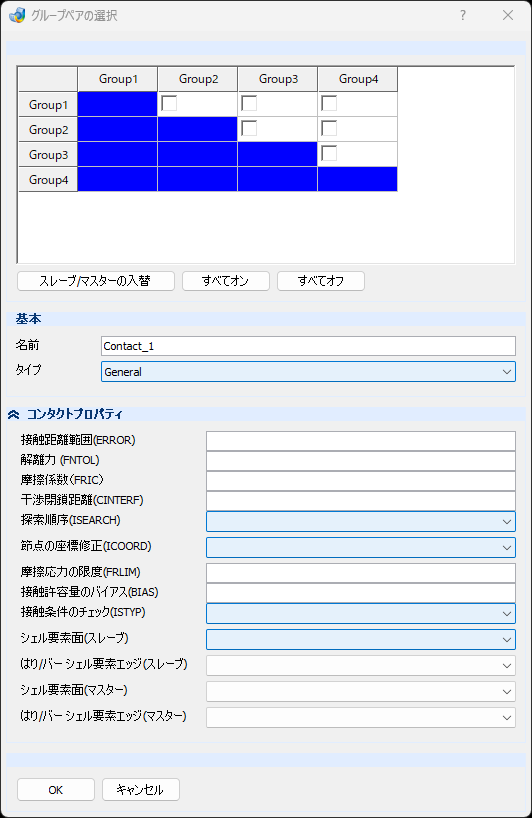

子ダイアログ（グループペアの選択ダイアログ）

項目の説明

スレーブ/マスターの入替 – ボタン: 選択したセルのマスター/スレーブを入れ替えます。
すべてオン – ボタン: 全てのセルのチェックをオンにします。
すべてオフ – ボタン

基本

名前 – テキストボックス

接触対の名称を入力します。

タイプ – プルダウンメニュー

コンタクト定義の動作タイプを選択します。

General: 滑り接触
Tied: 固着(全並進自由度)
Tied & Maintain Gap: 固着(初期ギャップ維持)
Tied & Full moment: 固着(回転自由度含む)
Tied & Full moment & Maintain Gap: 固着(初期ギャップ維持・回転自由度含む)

コンタクトプロパティ | General

接触距離範囲(ERROR) – テキストボックス

ノードがボディに接触しているとみなされる距離。

解離力 (FNTOL) – テキストボックス

ノードがボディから解離する際にかかる解離力または解離応力。

摩擦係数(FRIC) – テキストボックス

摩擦係数の指定。

干渉閉鎖距離(CINTERF) – テキストボックス

接触サーフェスに垂直な干渉閉鎖量。

探索順序(ISEARCH) – プルダウンメニュー

変形体接触ボディにおける接触探索順序オプション。

Double: 両方向探索）探索順序は、BCBODOYのIDが小さいIDから大きいIDとする。接触が検出されなかった場合は逆の順序で探索する。
Slave to Master: (一方向探索)探索順序は、スレーブからマスターへ。
Program decision: (一方向探索)プログラムが探索順序を判断する。

節点の座標修正(ICOORD) – プルダウンメニュー

節点座標の修正オプション

None: 座標の修正は行われない。
Modify position: 無応力初期接触状態を得られるように変形体と接触する節点座標を修正する。
Delay sliding: 変形体の鋭角部における接線方向の許容誤差を拡大させて、接触される側のセグメントの滑り出しを遅らせる。
Both effect: Modify positionとDelay slidingの両方を有効化する。

摩擦応力の限度(FRLIM) – テキストボックス

摩擦応力の限界。この項目は、摩擦タイプ6（バイリニアモデルを用いたクーロン摩擦）にのみ使用されます。

接触許容量のバイアス(BIAS) – テキストボックス

接触許容値のバイアス係数。ブランク以外の入力は、BCPARAで入力されたBIASを上書きします。

接触条件のチェック(ISTYP) – プルダウンメニュー

接触条件のチェック。変形体のみ有効。

Double Side: 対称貫通、両面接触。
Optimized: 接触拘束式の自動最適化を行う両面接触。

シェル要素面(スレーブ) – プルダウンメニュー

シェル要素のフェース（スレーブ）には以下のオプションがあります。

Top&Btm Thk. offset: 上面と下面の両方がコンタクトの説明に含まれ、厚みのオフセットも含まれます。
Btm w/ Thk. offset: コンタクトの説明には、底面のみが表示され、厚みのオフセットは含まれます。
Btm w/o Thk. offset: シェルの厚さは無視され、底面のみがコンタクトの記述になります。
Top w/ Thk. offset: コンタクトの説明にはトップフェースのみが表示され、厚みのオフセットは含まれます。
Top w/o Thk. offset: シェルの厚さは無視され、上面のみがコンタクトの記述になります。
Top&Btm w/o Thk. offset: 上面と下面の両方が接触の記述になり、シェルの厚さは無視されます。

はり/バーシェル要素エッジ(スレーブ) – プルダウンメニュー

Beam/Bar Edge only: ビーム/バーのエッジのみが接触対象領域に含まれます。
Free&Hard Edge only: 自由端とハードシェル端のみがコンタクトの説明に含まれます。
Both: Beam/Bar EdgeとFree&Hard Edgeの両方が接触対象領域に含まれます。

シェル要素面(マスター) – プルダウンメニュー

シェル要素面(マスター)には以下のオプションがあります。

Top&Btm Thk. offset: 上面と下面の両方がコンタクトの説明に含まれ、厚みのオフセットも含まれます。
Btm w/ Thk. offset: コンタクトの説明には、底面のみが表示され、厚みのオフセットは含まれます。
Btm w/o Thk. offset: シェルの厚さは無視され、底面のみがコンタクトの記述になります。
Top w/ Thk. offset: コンタクトの説明にはトップフェースのみが表示され、厚みのオフセットは含まれます。
Top w/o Thk. offset: シェルの厚さは無視され、上面のみがコンタクトの記述になります。
Top&Btm w/o Thk. offset: 上面と下面の両方が接触の記述になり、シェルの厚さは無視されます。

はり/バーシェル要素エッジ(マスター) – プルダウンメニュー

梁・シェル要素エッジ(マスター)には以下のオプションがあります。

Beam/Bar Edge only: ビーム/バーのエッジのみがコンタクトの記述に含まれます。
Free&Hard Edge only: 自由端とハードシェル端のみがコンタクトの説明に含まれます。
Both: Beam/Bar Edge　と　Free&Hard Edge　の　両方がコンタクトの説明に含まれています。

操作手順

あらかじめマスターフェース、スレーブフェース、要素フェースのグループを作っておきます。
[ペアの選択] グループ間のセルをチェックして接点ペアとし、「スレーブ/マスターの入替」ボタンで左列グループのマスター／スレーブを定義します。
必要に応じてコンタクトペアの詳細設定を行い、「適用」または「OK」ボタンをクリックしてコンタクトペアを定義します。
