対応製品
- Jupiter-Pre
本コマンドの目的・用途
指定グループ間にNX Nastran用接触設定を定義します。予めマスター面およびスレーブ面となるグループを作成しておき、マトリクステーブル上で接触対を定義します。
コマンドの場所
- 日本語環境：接続 > 接触 > 接触 > NX Nastran > グループマトリックス
- 英語環境：Connections > Contacts > Contacts > NX Nastran > Contact Group By Matrix

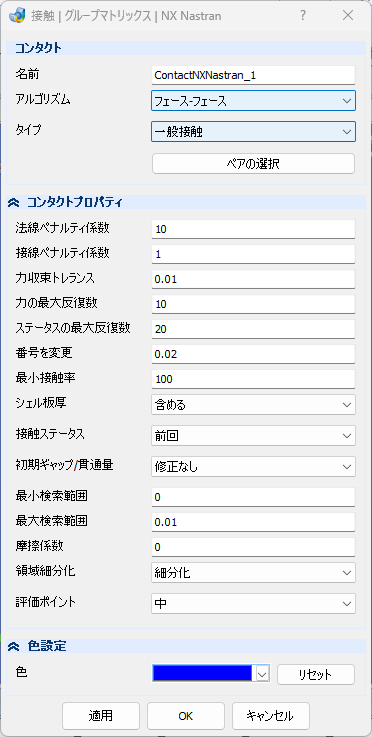

GUI
項目の説明
- コンタクト
-
名前 – テキストボックス
接触対の名称を入力します。
- アルゴリズム – プルダウンメニュー
-
接触設定対象エンティティを選択します。
- フェース – フェース
-
フェース対フェース間接触
- タイプ – プルダウンメニュー
-
接触定義の挙動タイプを選択します。
- 一般接触
-
滑り接触
- 固着
-
固着
- ペアの選択 – ボタン
-
クリックすると、グループペアの選択ダイアログを表示します。対となるグループ位置にあるセルにチェックを入れることで接触対が定義されます。
以下はタイププルダウンメニューの選択によって表示が変更となります。
- コンタクトプロパティ
-
- 法線ペナルティ係数 – テキストボックス
-
法線ペナルティ係数を入力します。
- 接線ペナルティ係数 – テキストボックス
-
接線ペナルティ係数を入力します。
- 力収束トレランス – テキストボックス
-
力の収束許容値を入力します。
- 力の最大反復数 – テキストボックス
-
力ループの最大反復数を入力します。
- ステータスの最大反復数 – テキストボックス
-
ステータスの最大反復数を入力します。
- 番号を変更 – テキストボックス
-
コンタクトチェンジ許容回数を入力します。
- 最小接触率 – テキストボックス
-
最小接触率を入力します。
- シェル板厚 – プルダウンメニュー
-
シェル板厚を含めるかどうか指定します。
- 含める
-
シェル板厚を含める。
- 含めない
-
シェル板厚を含めない。
- 接触ステータス – プルダウンメニュー
-
接触の状態を指定します。
- 前回
-
以前の状態
- 初期
-
初期の状態
- 初期ギャップ/貫通量
-
初期開き／貫通の状態を指定します。
- 修正なし
-
モデル通り
- 貫通量をリセット
-
貫通のみリセット
- 両方をリセット
-
開き／貫通ともにリセット
- 最小検索範囲 – テキストボックス
-
最小検索範囲を入力します。
- 最大検索範囲 – テキストボックス
-
最大検索範囲を入力します。
- 摩擦係数 – テキストボックス
-
摩擦係数を入力します。
- 領域細分化 – プルダウンメニュー
-
領域の設定を行います。
- 細分化
-
改善する。
- 細分化なし
-
改善しない。
- 評価ポイント
-
評価ポイントを指定します。
- 低
-
低
- 中
-
中
- 高
-
高
- 色設定
-
接触対表示マーカー色を定義します。
- 色 – プルダウンメニュー
-
接触設定箇所に設定する色を指定します。
- リセット – ボタン
-
デフォルト色に初期化します。

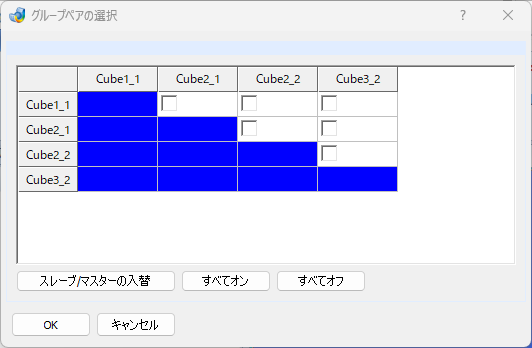

子ダイアログ（ペアの選択）
対となるグループ位置にあるセルにチェックを入れることで接触対が定義されます。
項目の内容
- スレーブ/マスター入替 – ボタン
-
セルを選択後、左列にあるグループに対してマスターもしくはスレーブとなるかを指定
- すべてオン – ボタン
-
全ての接触対を考慮
- すべてオフ – ボタン
-
全ての接触対を解除
操作手順
- 予めマスター面、スレーブ面となるフェースもしくは要素面グループを作成しておきます。
- ［ペアの選択］より、接触対とするグループ間のセルにチェックを付け、マスター/スレーブ入替えボタンにより左列グループに対してマスター/スレーブを定義します。
- 必要により接触対に対する詳細設定を定義し、OKボタンをクリックして接触対を定義します。
