対応製品
- Jupiter-Pre
本コマンドの目的・用途
指定グループ間にNX Nastran用接触設定を定義します。予めマスター面およびスレーブ面となるグループを作成しておき、接触対毎に接触グループを選択し、接触設定を定義します。
コマンドの場所
- 日本語環境：接続 > 接触 > 接触 > NX Nastran > グループ指定
- 英語環境：Connections > Contacts > Contacts > NX Nastran > Manual Group

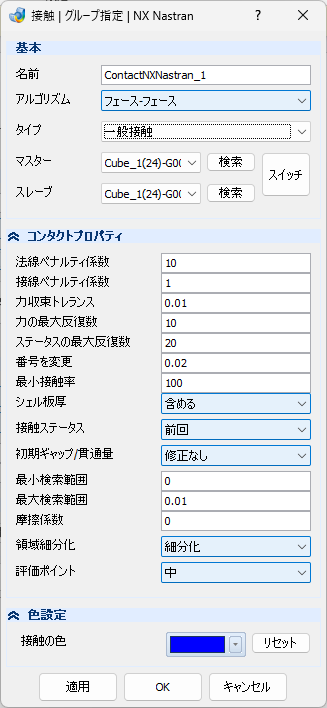

GUI
- 基本
-
名前 – テキストボックス
接触対の名称を入力します。
- アルゴリズム – プルダウンメニュー
-
接触設定対象エンティティを選択します。
- フェース – フェース
-
フェース対フェース間接触
- タイプ – プルダウンメニュー
-
接触定義の挙動タイプを選択します。
- 一般接触
-
滑り接触
- 固着
-
固着
- マスター – プルダウンメニュー
-
マスター面となるグループを選択します。
- 検索 – ボタン
-
名称またはIDでグループを検索し、マスター面として定義します。
- スレーブ – プルダウンメニュー
-
スレーブ面となるグループを選択します。
- 検索 – ボタン
-
名称またはIDでグループを検索し、スレーブ面として定義します。
- スイッチ – ボタン
-
マスター/スレーブセグメントグループを切り替えます。
以下はタイププルダウンメニューの選択によって表示されます。
- コンタクトプロパティ
-
- 法線ペナルティ係数 – テキストボックス
-
法線ペナルティ係数を入力します。
- 接線ペナルティ係数 – テキストボックス
-
接線ペナルティ係数を入力します。
- 力収束トレランス – テキストボックス
-
力の収束許容値を入力します。
- 力の最大反復数 – テキストボックス
-
力ループの最大反復数を入力します。
- ステータスの最大反復数 – テキストボックス
-
ステータスの最大反復数を入力します。
- 番号を変更 – テキストボックス
-
コンタクトチェンジ許容回数を入力します。
- 最小接触率 – テキストボックス
-
最小接触率を入力します。
- シェル板厚 – プルダウンメニュー
-
シェル板厚を含めるかどうか指定します。
- 含める
-
シェル板厚を含める。
- 含めない
-
シェル板厚を含めない。
- 接触ステータス – プルダウンメニュー
-
接触の状態を指定します。
- 前回
-
以前の状態
- 初期
-
初期の状態
- 初期ギャップ/貫通量
-
初期開き／貫通の状態を指定します。
- 修正なし
-
モデル通り
- 貫通量をリセット
-
貫通のみリセット
- 両方をリセット
-
開き／貫通ともにリセット
- 最小検索範囲 – テキストボックス
-
最小検索範囲を入力します。
- 最大検索範囲 – テキストボックス
-
最大入力範囲を入力します。
- 摩擦係数 – テキストボックス
-
摩擦係数を入力します。
- 領域細分化 – プルダウンメニュー
-
領域の設定を行います。
- 細分化
-
改善する。
- 細分化なし
-
改善しない。
- 評価ポイント
-
評価ポイントを指定します。
- 低
-
低
- 中
-
中
- 高
-
高
- 色設定
-
接触対表示マーカー色を定義します。
- 接触の色 – プルダウンメニュー
-
接触設定箇所に設定する色を指定します。
- リセット – ボタン
-
デフォルト色に初期化します。
操作手順
- 予めマスター面、スレーブ面となるフェースもしくは要素面グループを作成しておきます。
- マスターでマスター面となるグループ、スレーブでスレーブ面となるグループを選択します。
選択したグループがモデルウィンドウでハイライト表示されます。グループ表示モードをオフにして確認することも可能です。
検索ボタンよりグループの名称の部分一致検索またはID検索をすることが可能です。 - 適用/OKボタンをクリックします。
既存グループに含まれるフェースを編集したい場合は、リスト内のグループをダブルクリックすることでグループ編集モードとなります。
モデルウィンドウでフェースを追加選択など編集後、修正ボタンを押すことでグループ内容が変更されます。
編集したグループは他の接触対でもそのまま利用されますのでご注意ください。
