【Jupiterコマンドリファレンス】接触 > PERMAS > グループ指定

接触
目次

対応製品

  • Jupiter-Pre

本コマンドの目的・用途

指定グループ間にPERMAS用接触設定を定義します。予めマスター面およびスレーブ面となるグループを作成しておき、接触対毎に接触グループを選択し、接触設定を定義します。

Tips

各パラメータの詳細はインテス社のPERMASマニュアルをご参照ください。

コマンドの場所

  • 日本語環境：接続 > 接触 > 接触 > PERMAS > グループ指定
  • 英語環境：Connections > Contacts > Contacts > PERMAS > Manual Group

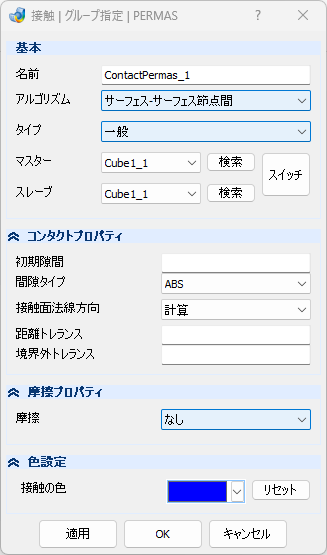

GUI

項目の説明
名前 – テキストボックス

　接触対の名称を入力します。

アルゴリズム – プルダウンメニュー

接触設定対象エンティティを選択します。

サーフェス-サーフェス節点間

フェース対ノード間接触

サーフェス間

フェース対フェース間接触

タイプ – プルダウンメニュー

接触定義の挙動タイプを選択します。

一般

滑り接触

固着

固着

マスター – プルダウンメニュー

マスター面となるグループを選択します。

検索 – ボタン

名称またはIDでグループを検索し、マスター面として定義します。

スレーブ – プルダウンメニュー

スレーブ面となるグループを選択します。

検索 – ボタン

名称またはIDでグループを検索し、スレーブ面として定義します。

スイッチ -ボタン

マスター/スレーブセグメントグループを切り替えます。

以下はタイププルダウンメニューの選択によって表示されます。

コンタクトプロパティ
初期隙間 – テキストボックス

初期隙間量を入力します。

間隙タイプ – プルダウンメニュー

隙間幅指定値。Gap Typeにより振舞いが異なります。($CONTACT LOAD GAPWIDTH)

ABS

Gap Typeに入力した初期隙間幅は、絶対的な隙間幅として使用されます。

ADD

Gap Typeに入力した初期隙間幅は、幾何学的ギャップ幅に追加されます。

接触面法線方向 – プルダウンメニュー

特殊条件の指定。($CONTACT LOAD NORMAL)

計算

作成中

フリー

作成中

固定

作成中

距離トレランス – テキストボックス

距離検索の許容範囲。($CONTACT SURFACE DISTOL)

境界外トレランス – テキストボックス

境界外の検索許容範囲。($CONTACT SURFACE OUTTOL)

摩擦プロパティ
摩擦 – プルダウンメニュー

摩擦考慮の有無を指定します。

なし

なし。

両面

yCおよびzC方向の摩擦。

方向 – プルダウンメニュー

摩擦考慮の有無を指定します。

フリー

接線方向の自由度は(接触が開いていても閉じていても)接続されないままです。

ISO

等方性摩擦データ。

ANISO

異方性(直方性)摩擦データ。

以下は方向プルダウンメニューの選択によって表示されます。

フリー

接線方向の自由度は(接触が開いていても閉じていても)接続されないままです。

色設定

接触対表示マーカー色を定義します。

接触の色 – プルダウンメニュー

接触設定箇所に設定する色を指定します。

リセット – ボタン

デフォルト色に初期化します。

操作手順

  1. 予めマスター面、スレーブ面となるフェースもしくは要素面グループを作成しておきます。　
  2. マスターでマスター面となるグループ、スレーブでスレーブ面となるグループを選択します。選択したグループがモデルウィンドウでハイライト表示されます。グループ表示モードをオフにして確認することも可能です。検索ボタンよりグループの名称の部分一致検索またはID検索をすることが可能です。
  3. 必要により接触対に対する詳細設定を定義し、適用またはOKボタンをクリックします。
