対応製品
- Jupiter-Pre
本コマンドの目的・用途
指定フェース間に接触設定を定義します。マスター面となるフェース、およびスレーブ面となるフェースを選択し、接触設定を定義します。
コマンドの場所
- 日本語環境：接続 > 接触 > 接触 > TS Solver > フェース指定
- 英語環境：Connections > Contacts > Contacts > Ts Solver > Manual Face

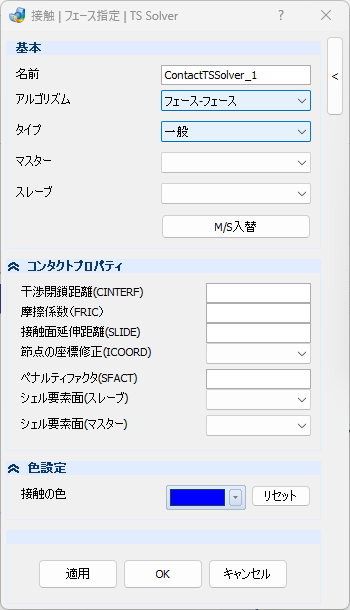

GUI
項目の説明
- 基本
-
名前 – テキストボックス
接触対の名称を入力します。
- アルゴリズム – プルダウンメニュー
-
接触設定対象エンティティを選択します。
- フェース – フェース
-
フェース対フェース間接触
- タイプ – プルダウンメニュー
-
接触定義の挙動タイプを選択します。
- 一般接触
-
滑り接触
- 固着
-
固着
- マスター – プルダウンメニュー
-
マスター面となるフェースを選択します。
- スレーブ – プルダウンメニュー
-
スレーブ面となるフェースを選択します。
- M/S入替
-
マスターとスレーブを入れ替えます。
以下はタイププルダウンメニューの選択によって表示されます。
- コンタクトプロパティ
-
- 干渉閉鎖距離(CINTERF) – テキストボックス
-
ソルバーに2つのフェースが接触している判定距離を指示します。
CINTERF>0 の場合はボディ間のオーバーラップ、CINTERF<0 の場合はボディ間のギャップとなります。
- 摩擦係数(FRIC) – テキストボックス
-
摩擦係数を入力します。
- 接触面延伸距離(SLIDE) – テキストボックス
-
接触面延伸距離を入力します。 ICOORD >= 2 でない限り、この入力は行わないでください。接触面延伸距離オプションを使用する場合、セグメント上をスライドする節点は、設定値よりも長い距離場合延伸がオフになります。
- 節点の座標修正(ICOORD) – プルダウンメニュー
-
- いいえ
-
このオプションを無視します。
- はい
-
変形パートと接触しているノードの座標を修正して、応力のない初期接触が得られるようにします。
- ペナルティファクタ(SFACT) – テキストボックス
-
反復回数による時間ステップの増加の要因。
- シェル要素面(スレーブ) – プルダウンメニュー
-
- 表・板厚考慮
-
表面接触・板厚オフセットを考慮します。
- 表・板厚考慮しない
-
表面接触・板厚オフセットを考慮しません。
- 裏・板厚考慮
-
裏面接触・板厚オフセットを考慮します。
- 裏・板厚考慮しない
-
裏面接触・板厚オフセットを考慮しません。
- シェル要素面(マスター) – プルダウンメニュー
-
- 表・板厚考慮
-
表面接触・板厚オフセットを考慮します。
- 表・板厚考慮しない
-
表面接触・板厚オフセットを考慮しません。
- 裏・板厚考慮
-
裏面接触・板厚オフセットを考慮します。
- 裏・板厚考慮しない
-
裏面接触・板厚オフセットを考慮しません。
- 色設定
-
接触対表示マーカー色を定義します。
- 接触の色 – プルダウンメニュー
-
接触設定箇所に設定する色を指定します。
- リセット – ボタン
-
デフォルト色に初期化します。
操作手順
- マスターでマスター面となるフェースを選択します。続いてスレーブでスレーブ面となるフェースを選択します。
- 必要により接触対に対する詳細設定を定義し、適用（OK）ボタンをクリックして接触対を定義します。
