【Jupiterコマンドリファレンス】要素座標系

対応製品

要素座標系を表示・変更します。要素座標系は、要素の節点書き出し順によって規定される座標系です。

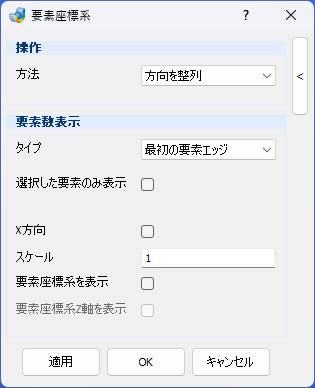

項目の説明

操作

方法 – プルダウンメニュー

要素座標系の変更方法を選択します。

方向を整列: 節点２点を順に選択した方向と、各要素のx方向とが近い方向になるように、選択面上の要素の要素座標系を変更します。
接続を整列: 同じ面要素上の節点２点を順に選択し、その方向を要素のx軸とします。接続する面要素のx軸が、接続元のx軸の先に揃うように、選択面上の要素の要素座標系を変更します。

要素数表示

タイプ – プルダウンメニュー

表示される要素座標系の定義を選択します。

選択した要素のみ表示 – チェックボックス

選択した要素の要素座標系のみ表示します。オフのとき、全要素の要素座標系が表示されます。

Tips

要素座標系の表示により、メインウィンドウ上のモデル表示パフォーマンスが低下する場合にお勧めします。

ｘ方向 – チェックボックス

x軸方向表示のオン/オフを切り替えます。オンのとき、各要素の1番目の節点→2番目の節点と接続する辺上に、x軸の位置と向きを示す矢印が表示されます。

スケール – テキストボックス

x方向を示す矢印表示の大きさを、倍数で設定します。

要素座標系を表示 – チェックボックス

要素座標系表示のオン/オフを切り替えます。オンのとき、各要素の中心位置に要素座標系記号が表示されます。

要素座標系Z軸を表示 – チェックボックス

要素座標系を表示した際に、そのZ軸の表示のオン/オフを切り替えます。オンのとき、要素座標系のZ軸が表示されます。
