対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択した座標系を指定の角度で回転します。
座標系を選択しない場合、原点にあるグローバル座標系を指定した角度で回転させた座標系が新規に作成されます。
コマンドの場所
- 日本語環境：ツール > 座標系 > ローカル座標系 > 回転
- 英語環境：Tools > Coordinates > Local CS > Rotate

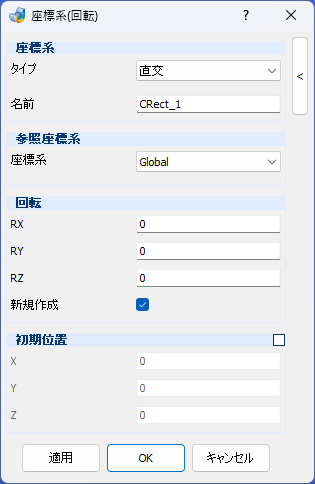

GUI
項目の説明
- 座標系
-
- タイプ – プルダウンメニュー
-
座標系のタイプを選択します。
- 直交
-
直交座標系を選択します。
- 円筒
-
円筒座標系を選択します。
- 球
-
球座標系を選択します。
- 名前 – テキストボックス
-
作成する座標系の名前を入力します。
- 参照座標系
-
- 座標系 – プルダウンメニュー
-
全体座標系または既存のLocal座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります
- 回転
-
- RX/RY/RZ – テキストボックス
-
参照座標系のX/Y/Z軸周りの角度を入力します。
- 新規作成 – チェックボックス
-
チェックをONにすると、選択中の座標系を保持し、その回転位置に新たに座標系を作成します。
移動元となる座標系が選択されている場合にのみ有効なオプションです。
- 初期位置 – チェックボックス
-
チェックボックスをONにすることによって初期位置の変更が可能になります。
-
- X/Y/Z – テキストボックス
-
X/Y/Zの初期位置を入力します。
操作手順
- タイプから座標系の種類を選択します。
- 名前に作成する座標系の名前を入力します。
- 座標系から回転方向の参照座標系を選択します。
- 回転に参照する座標系を一つ選択します。
- 回転にX、Y、Z軸周りの角度をTX、TY、TZにそれぞれ入力します。
- 回転後に新規の座標系を作成するときは、新規作成をチェックします。
- 適用またはOKボタンを押します。
