対応製品
- Jupiter-Pre
本コマンドの目的・用途
このコマンドでは節点の位置情報を定義する座標系を設定します。Nastran , ADVC(format2)の入力ファイルではこの設定により節点方法に局所座標系を参照します。
コマンドの場所
- 日本語環境：ツール > 座標系 > 節点の座標系
- 英語環境：Tools > Coordinates > Node CS
GUI
項目の説明
- 節点座標系
-
- 座標系 – プルダウンメニュー
- 現在の節点座標系を表示
-
- 節点座標系ごとにグループ化 – ボタン
- 節点座標系ごとのコンター表示 – ボタン
操作手順
- 座標系に作成したローカル座標系を選択します。
- 節点座標系を設定したい対象のパート、フェース、エッジ、もしくは節点を選択します。
- 適用/OKボタンをクリックします。
- ローカル座標系を設定した節点をグループ化する場合は、グループ作成ボタンを押します。

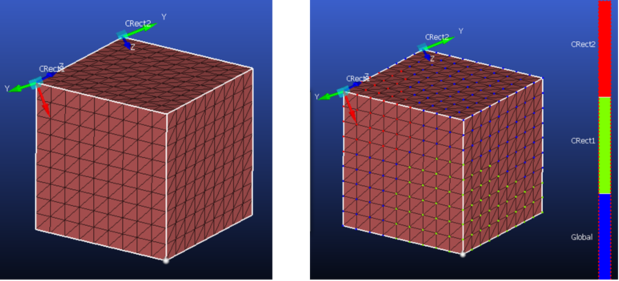

- ローカル座標系を設定した節点を色分けして可視化する場合、表示/非表示ボタンを押します。
