対応製品
- Jupiter-Pre
本コマンドの目的・用途
パート上に直線エッジをインプリントします。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティ作成 > エッジ > インプリント > ライン
- 英語環境：Geometry > Create Entity > Edge > Imprint > Line

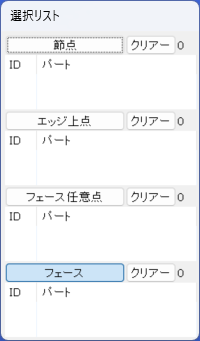

GUI
項目の説明
- オプション
-
- フェースを分割 – チェックボックス
-
インプリントしたエッジによってフェース分割が可能な場合、フェースを分割します。
操作手順
STEP
フェース・始点・終点の選択
ラインをインプリントしたいフェースと、始点・終点となる節点/フェース上任意点/エッジ上任意点を画面から選択します。
STEP
面の分割の有無を選択
必要に応じて面を分割をオフにします。
STEP
機能の実行と結果の表示
適用/OKボタンをクリックして機能実行します。
