対応製品
- Jupiter-Pre
本コマンドの目的・用途
選択した2つのフェースが交差する位置にラインを作成します。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティ作成 > エッジ > インプリント > 平面との交線
- 平面との交戦英語環境：Geometry > Create Entity > Edge > imprint > Praner Line

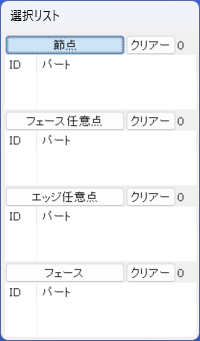

GUI
項目の説明
- オプション
-
- フェースを分割 – チェックボックス
-
チェックすると、インプリント後に分割可能なフェースを分割します。
- ラジオボタングループ
-
- 座標系 – プルダウンメニュー
-
座標平面で参照される座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります
- 座標平面 – プルダウンメニュー
-
フェースを分割する平面を指定する方法を選択します。
- YZ
-
座標系で指定された座標系のYZ平面を選択します。
- ZX
-
座標系で指定された座標系のZX平面を選択します。
- XY
-
座標系で指定された座標系のXY平面を選択します。
- 3点指定
-
画面上から選択される3点から平面を定義します。
操作手順
- インプリント対象のフェースを画面より選択します。複数のフェース選択が可能です。
- 必要に応じて面を分割チェックボックスをオフにします。この場合はインプリント後のフェースが元のフェースから分割されません。
- 座標平面からフェースを分割する平面を選択します。3点指定を選択した場合は、節点/フェース上任意点/エッジ上任意点ボタンを選択し、画面上から3点を選択します。
- 座標系から参照する座標系を選択します。
- 適用/OKボタンをクリックします。
