【Jupiterコマンドリファレンス】クリーンアップ > 3D要素マニュアル修正 > ヘキサ要素作成

対応製品

選択した要素または節点から、ソリッド要素を作成します。

要素作成方法

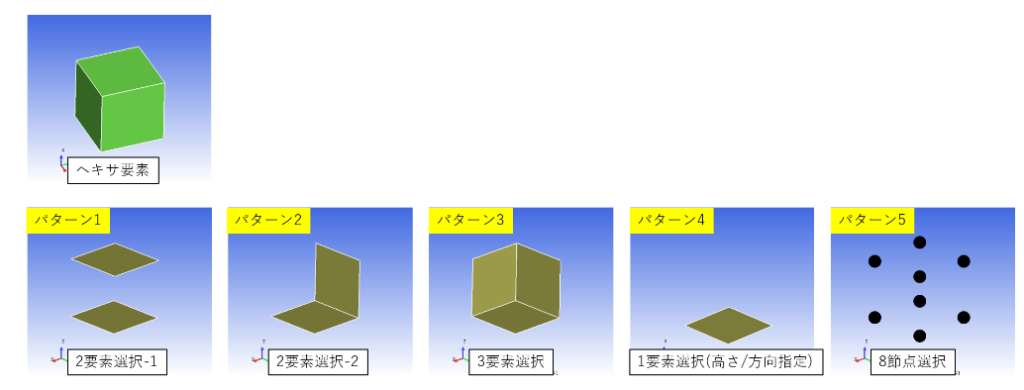

ヘキサ要素の作成方法は、下図の通り選択が5通りあります。

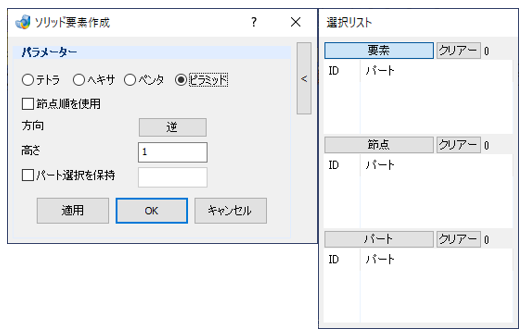

項目の説明

パラメーター

ラジオボタングループ

作成するソリッド要素を選択します。

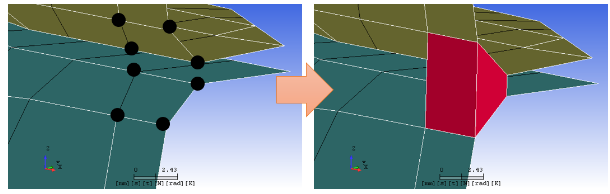

節点順を使用オプションをONにして、節点選択することによりソリッド要素を作成します。

STEP

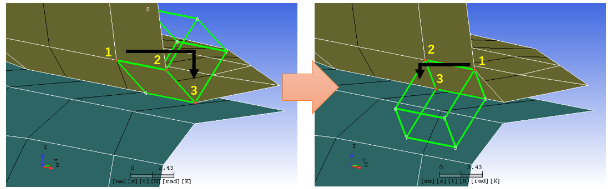

要素作成位置の指定

要素を作成する節点を3点選択します。この場合、下図のように時計回りで選択すると、緑色のガイドラインが意図した方向に出ない為、反時計回りに3節点を選択します。

STEP

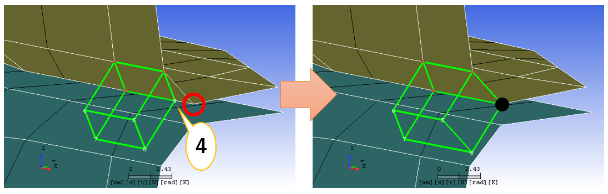

４点目の指定

メインウィンドウに4と数字が出ている方向にある、要素を作成したい節点を選択します。

STEP

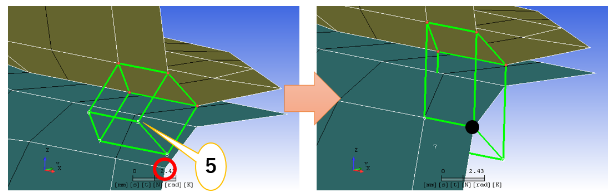

5点目の指定

メインウィンドウに5と数字が出ている方向にある、要素を作成したい節点を選択します。

STEP

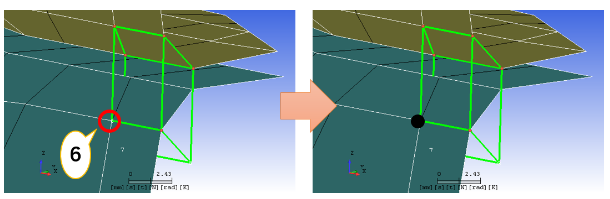

6点目の指定

メインウィンドウに7と数字が出ている方向にある、要素を作成したい節点を選択します。

STEP

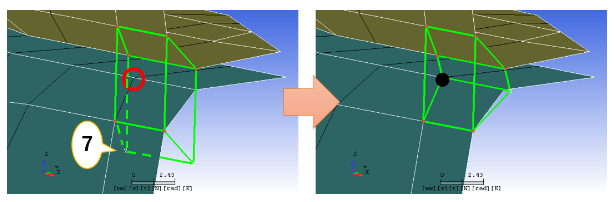

7点目の指定

メインウィンドウに7と数字が出ている方向にある、要素を作成したい節点を選択します。

STEP

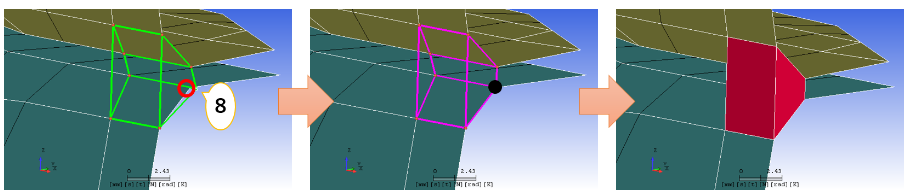

8点目の指定と要素の作成

メインウィンドウに8と数字が出ている方向にある、要素を作成したい節点を選択します。節点選択後、緑のガイドラインから変わってプレビューが表示されたら実行可能です。適用/OKボタンをクリックして要素を作成します。
