対応製品
- Jupiter-Pre
本コマンドの目的・用途
要素が欠落している場合に、欠落している要素の節点を選択しそこに要素を作成します。
コマンドの場所
- 日本語環境：メッシュ編集 > 要素を編集 > 要素作成 > 三角形一次要素
- 英語環境：Mesh Edit > Edit Element > Create Element > Tri3

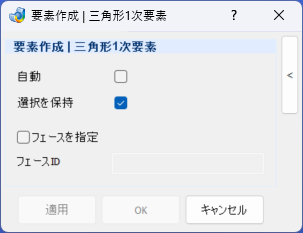

GUI
項目の説明
- 要素作成 | 三角形1次要素
-
- 自動 – チェックボックス
-
チェックを入れ、3節点目を選択すると自動で要素を作成します。
- 選択を保持 – チェックボックス
-
チェックを入れると、要素作成後に元の節点を選択したままにします。
- フェースを指定 – チェックボックス
-
チェックを入れてフェースを選択すると、選択したフェースに要素を作成します。
- フェースID – テキストボックス
-
選択したフェースIDを表示します。
操作手順
- 欠落している要素の3節点を選択します。
- 必要に応じて、フェースを指定オプションにチェックを入れます。オプションにチェックを入れた場合は、新しく作成する要素を追加したいフェースを選択します。
- 適用ボタンをクリックします。
- 選択した節点に囲まれた要素が作成されます。
