対応製品
- Jupiter-Pre
本コマンドの目的・用途

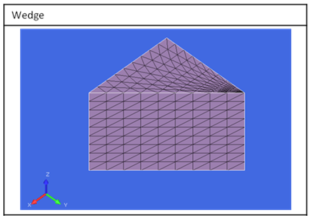

楔形体を作成します。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティ作成 > パート > 楔形体
- 英語環境：Geometry > Create Entity > Part > Wedge
GUI
項目の説明
- パートプロパティ
-
- パート名 – テキストボックス
-
作成する楔形体の名前を入力します。
- 楔形体
-
- ローカル座標系 – プルダウンメニュー
-
任意の座標系を選択します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- 原点-X,Y,Z – テキストボックス
-
原点座標を指定します。
- X, Y, Z軸の長さ – テキストボックス
-
X, Y, Z軸方向の各長さを入力します。
- X, Y, Z軸の節点数 – テキストボックス
-
X, Y, Z軸方向の各節点数を入力します。
- プレビュー – チェックボックス
-
プレビューを表示します。
操作手順
- パート名を入力します。
- 原点-X,Y,Zに原点座標を指定します。
- X, Y, Z軸の長さに各軸方向の長さを入力します。
- X, Y, Z軸の節点数に各軸方向の節点数を入力します。
- 適用/OKボタンをクリックします。
