対応製品
- Jupiter-Pre
本コマンドの目的・用途
ロゴやボルトを構成するフェースを、自動的に削除します。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティ削除 > ロゴ部削除
- 英語環境：Geometry > Delete Entity > Logo Removal
GUI
項目の説明
- ロゴ部の削除
-
- ロゴ部またはボルト穴のフェース – プルダウンメニュー
-
削除したいロゴやボルトの一部のフェースを選択します。
- 停止フェース – プルダウンメニュー
-
削除したい形状に隣接した（残したい）フェースを選択します。
- フェースをマージ – チェックボックス
-
チェックを入れるとロゴやボルトを削除後に隣接面(Stop Face)と結合します。
- 削除の深さ(レイヤー）- テキストボックス
-
ボルトの削除の際、選択した削除したいフェースからの深さ方向のレイヤー数を指定します。
- プレビュー – ボタン
-
プレビューを表示します。
- リセット – ボタン
-
表示中のプレビューをリセットします。
操作手順

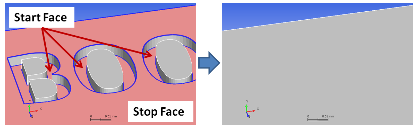

- 開始フェースのフェースを選択します。
- 停止フェースのフェースを選択します。
- 他のパラメータを設定します。
- 適用/OKボタンをクリックします。
