本コマンドの目的・用途
このコマンドではボルトおよびボルト穴などの円筒面分割位置を揃えます。

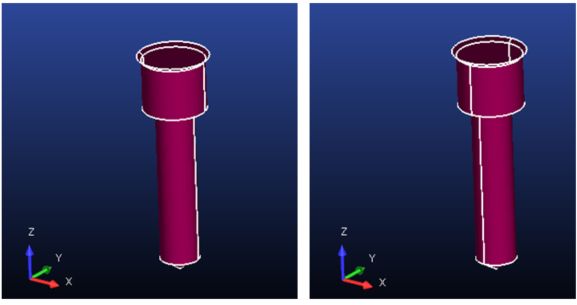

円筒面分割位置の違いによるメッシュ分割の不揃いを回避します。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティを編集 > 半角筒面を調整
- 英語環境：Geometry > Edit Entity > Merge Entities > Adjust Half Cylinder

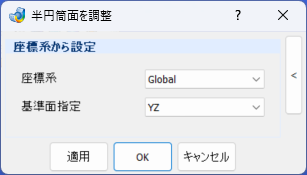

GUI
項目の説明
- 座標系から設定
-
- 座標系 – プルダウンメニュー
-
- Global
-
任意の座標系を指定します。初期値のGlobalは全体座標系となり、ユーザが局所座標系を追加している場合は、プルダウンメニューに追加され選択可能となります。
- 基準面指定 – プルダウンメニュー
-
分割の基準となる平面を定義します。
- YZ
-
指定した座標系のYZ平面で分割します。
- ZX
-
指定した座標系のZX平面で分割します。
- XY
-
指定した座標系のXY平面で分割します。
- 3任意点
-
指定した３節点で定義される平面で分割します。
操作手順
- 分割位置を揃えたいフェースを選択します。
- 座標系で参照したい座標系を選択します。
- 基準面指定で分割位置の方向を選択します。
- 適用/OKボタンをクリックします。
