対応製品
- Jupiter-Pre
本コマンドの目的・用途

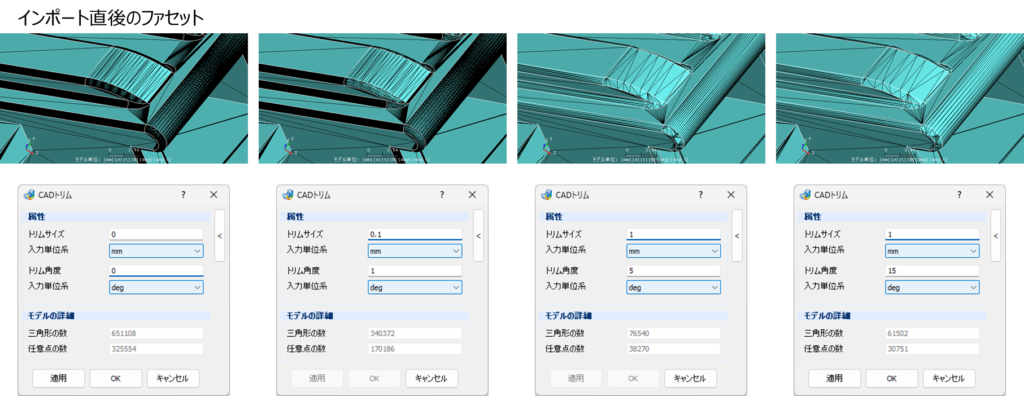

CAD形状のファセット（三角形パッチ形状）の数を削減することができます。
Tips
JPT-Preでは、ファセットは、メッシング前のモデルの三角形一次要素と同義です。
表面メッシュがきれいに作成できないときや、アセンブルの実行に失敗するとき、ファセットの数が多いためにアスペクト比が極大なファセットが存在することが原因の場合があります。そのような場合、本機能をお試し下さい。
Warning
過剰なトリムは形状崩れの原因となる場合がありますので、結果を見ながらご利用ください。
コマンドの場所
- 日本語環境：ジオメトリー > エンティティを編集 > CADトリム
- 英語環境：Geometry > Edit Entity > CAD Trim

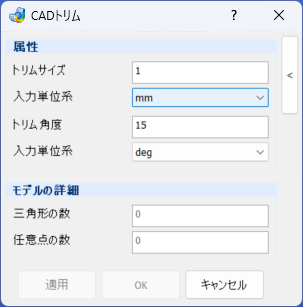

GUI
項目の説明
- 属性
-
- トリムサイズ – テキストボックス
-
削減するファセットの最大サイズを入力します。
- 入力単位系 – プルダウンメニュー
-
入力単位系を指定します。[mm], [m], [in], [ft], [cm]から選択可能です。
- トリム角度 – テキストボックス
-
削減するファセットの最大角度を入力します。
- 入力単位系 – プルダウンメニュー
-
入力単位系を指定します。[deg], [rad] から選択可能です。
- モデルの詳細
-
- 三角形の数 – テキストボックス
-
現在のファセット数（三角形要素数）が表示されます。
- 任意点の数 – テキストボックス
-
現在の点の数（節点数）が表示されます。
操作手順
- ファセット数を削減するパートかフェースを選択します。
- トリムサイズとトリム角度に削減するファセットの範囲を入力します。
- 適用/OKボタンをクリックします。ファセットが削減され、三角形要素の数と任意点の数が変化します。
